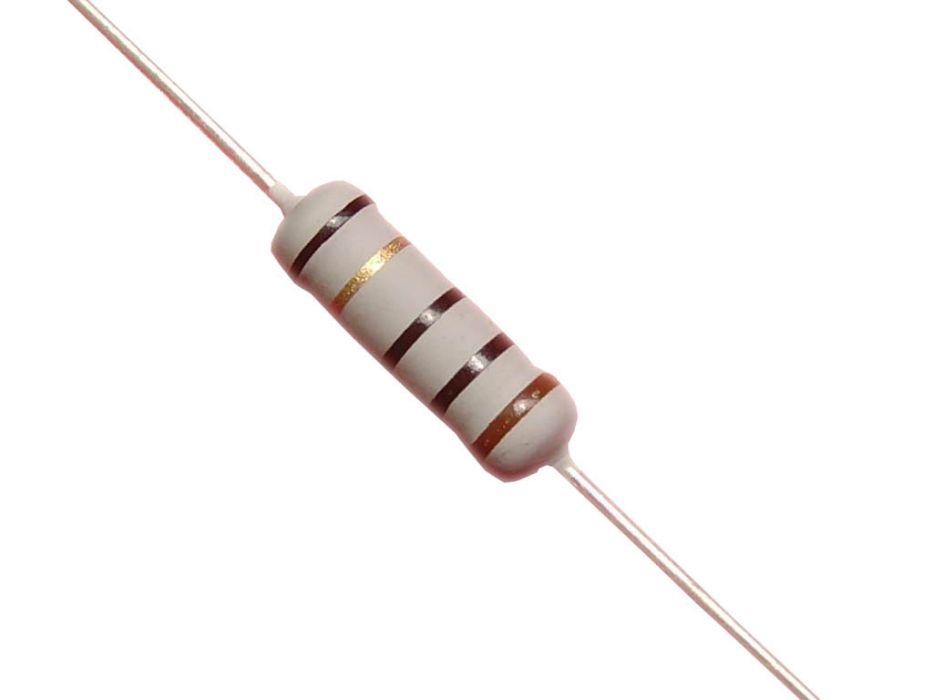

模擬電阻

在電阻檢測中，大電流測試儀已逐漸廣泛套用，如用於測量開關、斷路器、變壓器等設備的接觸電阻、迴路電阻測試設備-迴路電阻測試儀；用於測量變壓器、互感器和電機繞組等感性被測對象的直流電阻的設備-直流電阻快速測量儀，這些儀器的測試電流可以從幾安到幾百安。對這類儀器的的校準無法用傳統的標準電阻來實現，因為實物標準電阻可通過的電流最大只有30A，對大於30A電流的檢測，由於受功率、熱穩定性等影響，其準確度大大地下降。在此狀況下，模擬電阻應運而生，它具有體積小，額定電流大，比實物電阻準確度高，使用方便、操作靈活等特點。

基本介紹

• 中文名：模擬電阻
• 特點：體積小、準確度高

工作原理

模擬電阻按工作原理可分為電流比較儀式和電子式兩類模擬電阻。

電流比較儀式模擬電阻

電流比較儀式模擬電阻是由電流比較儀和標準電阻組合而成。由於電流比較儀中初級迴路電流和次級迴路電流比為匝數比的倒數，則接在次級迴路中的標準電阻承載的電壓就為匝數比N的倒數、初級電流，和標準電阻三者的積。若將電流比較儀初級迴路接在大電流測試儀的電流輸出端，電位端接在標準電阻兩端，則大電流測試儀採集的電阻值為以 ，即模擬電阻值為：

若將標準電阻換成電阻箱，即為模擬電阻箱。

電子式模擬電阻

電子式模擬電阻是由比例電壓放大器電路和標準電阻組合而成。電流流過標準電阻 ，產生一單位電壓 ，該電壓作為輸入信號，經程控電壓比例放大電路放大K倍，輸出一的電壓。若將大電流測試儀的電流輸出端接在標準電阻上，電位採集端接在放大電路末端，則大電流測試儀採集的電阻值為，即模擬電阻值為：

放大倍數K可以在一定範圍內任意設定，則可得到不同的模擬電阻值。

分類

模擬電阻按性能可分為交流模擬電阻、直流模擬電阻和交直流模擬電阻。

1. 交流模擬電阻器只輸出交流電阻，工作中常見的交流模擬電阻準確度最高為0.1%。
2. 直流模擬電阻器只輸出直流電阻，工作中常見的直流模擬電阻準確度最高為0.02%。
3. 交直流模擬電阻是交流模擬電阻和直流模擬電阻的組合，能輸出交流模擬電阻和直流模擬電阻，是一種最常見的模擬電阻器，工作中常見的直流模擬電阻準確度最高為0.02%，交流模擬電阻準確度最高為0.1%。

運用

套用一

校準迴路電阻測試儀、直流電阻快速測量儀、微歐計。

迴路電阻測試儀、直流電阻快速測量儀、微歐計具有相同的工作原理，即在被測電阻上加上一個恆定的直流電流，採集一個直流電壓，按歐姆定律計算出電阻值。因此在對這類測試儀器的校準時，模擬電阻器用的是直流模擬電阻器，接線採用四端法接線方式。

迴路電阻測量儀的測量電阻範圍： Ω~20mΩ，測量時電流範圍：100~600A，測量準確度最高為5%，模擬電阻器的精準確度可達0.05%，可滿足檢定要求。

直流電阻測量儀的電阻測量範圍： Ω~20mΩ，測量時電流：100mA～40A，測量準確度最高為0.2%，模擬電阻的精度為0.02%。可滿足檢定要求。

微歐計的電阻測量範圍： Ω~20mΩ，測量時電流：0.5—10A，微歐計的測量準確度一般為5%，模擬電阻的精度為0.05%，可滿足檢定要求。

套用二

校準接地導通電阻測試儀

接地導通電阻測試儀測量電阻的原理是在被測電阻上加上一個恆定的電流(直流或交流)，測得一個電壓按歐姆定律計算出電阻值。因此在對這類儀器校準時，模擬電阻器用的是交直流模擬電阻器，接線時採用四端法接線方式。

接地導通電阻測試儀的測量電阻範圍：Ω~20mΩ，測量電流：100mA～40A，測量準確度最高為2%，模擬電阻的準確度直流為0.02%，交流為0.1%，可滿足檢定要求。
