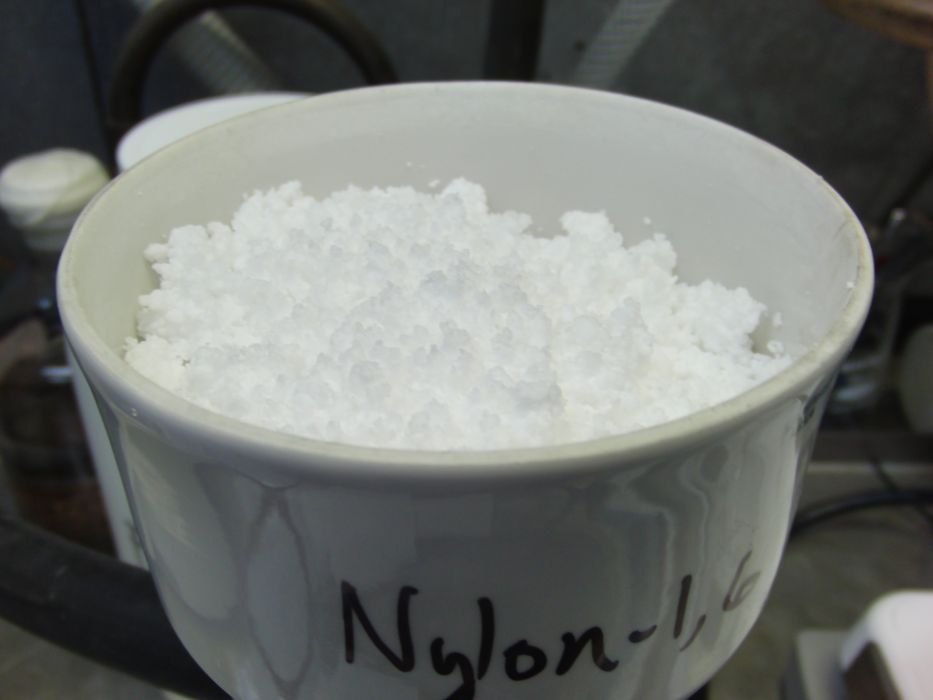

尼龍1,6

尼龍1,6是由杜邦公司於20世紀50年代研發的聚醯胺類熱固性樹脂，通過己二腈、甲醛與水在酸催化下反應合成，反應過程中伴隨顯著放熱現象，產物經沉澱和水洗提純獲得。其分子量介於22,000-34,000之間，熔點為300-325°C（伴隨部分分解），具有高達130%的自重吸濕率。

該材料的熱性能與合成時甲醛和己二腈的比例直接相關：增加甲醛比例可提高熔點及交聯度，但會降低結晶度。區別於尼龍66等熱塑性聚醯胺，其高交聯結構賦予熱固性特性，可通過275-290°C壓制形成薄膜，但酸穩定性較差限制了實際套用。其1H-NMR光譜特徵隨合成比例變化，整體結構特性與甲醛基熱固性樹脂相似。

基本介紹

• 中文名：尼龍1,6
• 外文名：Nylon 1,6

尼龍1,6的合成

尼龍1,6由己二腈、甲醛和水通過酸催化合成。己二腈, 甲醛（多聚甲醛或三聚甲醛的水溶液）和酸（通常是硫酸）在反應器內混合, 反應可在室溫下進行。但是，該反應放熱，尤其在甲醛對己二腈高比例的情況下，放熱更為顯著, 因此可能需要冷卻。

CH₂O + NC-(CH₂)₄-CN + H₂O → [-NH-CH₂-NH-OC-(CH₂)₄-CO-]_n

向上述反應混合物中加入水可以沉澱出尼龍1,6粗產品, 通過水洗可以獲得高純度的尼龍1,6聚合物。

特性及套用

20世紀50年代，杜邦的研究表明，尼龍1,6 比尼龍66酸穩定性差，尼龍1,6在300-325°C熔化並部分分解。但是, 杜邦指出該材料在275-290°C下可以成功壓製出薄膜。滲透壓方法表明該材料分子量在~22,000 – 34,000之間。由於酸催化反應中的副反應, 該聚合物具有較高的分岔度和交聯度，但該理論沒有被完全證實。

同其它基於甲醛的熱固性樹脂相似，尼龍1,6的熱性能取決於合成中甲醛對己二腈的比例。隨著甲醛對己二腈比例的升高, 合成的聚合物的熔點升高，交聯增加，同時結晶度降低。而且，尼龍1,6樣品的1H-NMR光譜特性也隨著合成中甲醛對己二腈比例的變化而變化。整體上講，這些特性同其它基於甲醛的熱固性樹脂材料的特性相似。有趣的是，尼龍1,6是聚醯胺材料中一個少見的熱固性樹脂，而不是熱塑性材料。

尼龍1,6含有高密度的醯胺基團, 因此具有高吸濕性. 尼龍1,6能夠吸附超過它重量的130%的水份，相比之下,尼龍66和尼龍6的吸水性在在 ~2-2.5%之間。
