全棧MCU是一種採用全自主研發模式的微控制單元，與傳統基於IP集成組裝的SOC模式形成對比。該技術模式通過自研晶片核心、外設IP和技術協定棧，實現數字模擬電路的全鏈路整合最佳化，在2021年全球晶片缺貨背景下展現出獨特競爭優勢。典型代表企業南京沁恆微電子基於RISC-V架構開發了系列全棧MCU產品，其技術特徵包括免除第三方授權費用、單晶片集成外圍器件、軟硬體協同設計等核心優勢。
基本介紹
- 提出時間：2021年
- 核心技術：自研核心IP、通訊協定IP
- 典型產品：CH32V305/7系列MCU
- 產業價值：降低整機成本
技術架構,核心優勢,典型套用,發展歷程,
技術架構

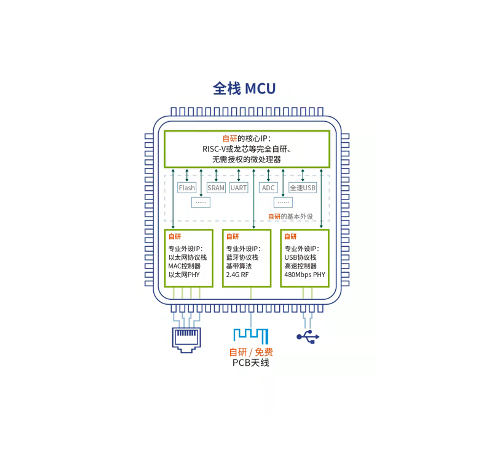

全棧MCU突破傳統MCU的IP集成模式，通過自主研發實現四大技術要素整合：
- 核心處理器架構採用自研RISC-V核心，如沁恆青稞V系列處理器實現指令集深度最佳化
- 專業外設IP自主研發，覆蓋USB3.0、乙太網PHY、藍牙射頻等數模混合電路
- 中斷控制系統創新，採用FPIC架構配合VTF免表技術，中斷回響效率較傳統方案提升40%
- 協定棧與驅動程式深度適配，硬體加速模組直接支持TCP/IP、BLE等協定處理
核心優勢
2021年行業分析顯示，全棧MCU較傳統方案具備顯著競爭優勢：
- 免除ARM等第三方IP授權費用，單晶片成本降低12%-18%
- 單晶片集成PHY層收發器，外圍器件數量減少30%以上
- 全棧MCU的優點是，全內置實現了一體化單晶片，有利於針對套用進行全局最佳化，減少了中間環節和EMI，並且無需向第三方支付授權費、提成費，降低了整機成本，完全自主可控
- 開發周期縮短約25%，支持快速定製化需求
典型套用
南京沁恆微電子（2022年數據）已量產產品線包含：
- 網路互聯繫列：集成USB HS/FS、10M/100M乙太網控制器
- 無線通信系列：全棧MCU內置射頻前端，傳輸距離達300米（開闊環境）
- 電機控制系列：集成3組12位ADC與4組運算放大器，採樣速率達4MSPS
- 安全加密系列：內置國密SM2/3/4算法加速引擎
發展歷程
根據技術演進路線，全棧MCU採用三步走戰略：
- 外設IP自研階段（2015 2018年）：突破USB PHY、乙太網MAC等關鍵IP設計，構建基礎數字模擬電路庫
- 核心架構創新階段（2019-2021年）：基於RISC-V指令集開發青稞V3/V4處理器，主頻突破144MHz
- 系統整合階段（2022年起）：推出支持多協定棧的MCU+產品，如CH32V305/7系列集成USB/乙太網收發器實現SOC一體化設計，CH582系列低功耗藍牙MCU採用硬體加速中斷控制器提升回響效率
截至2022年，該技術已申請發明專利83項，形成覆蓋工業控制、物聯網、消費電子等領域的完整產品矩陣。相較於傳統MCU廠商，全棧研發模式使產品疊代周期縮短至9-12個月，毛利率提高約8個百分點。
