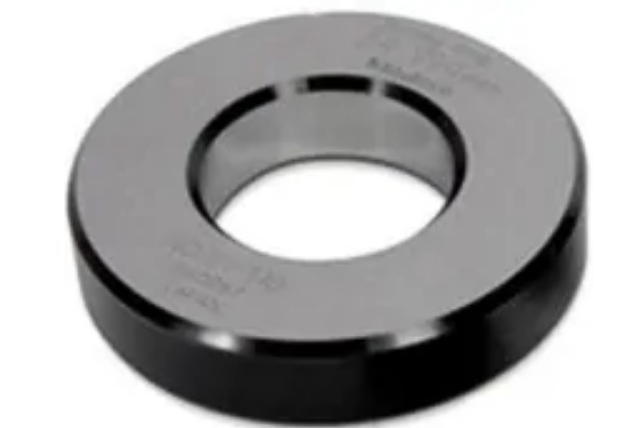

內徑環規

內徑環規是一種用來測量工件尺寸的精密量具，可作為尺寸基準，也可作為比較測量用，還可直接用於校驗用，我公司可根據用戶需求定做各種規格內徑環規。

基本介紹

• 中文名：內徑環規
• 用途：用來測量工件尺寸

介紹

內徑環規可作為尺寸基準，亦可作為比較測量用，還可直接用於校驗對表時使用，可接受訂做特殊規格型號環規。

校對光滑專用環規可作為尺寸基準，亦可作為比較測量用，還可直接用於校驗用。內徑環規

內徑環規可作為尺寸基準，亦可作為比較測量用，還可直接用於校驗用。內徑環規材質為T10，經過熱處理，滲碳等工藝，硬度為HRC58-62°。

內徑環規：是用於校正量具的不足的一種具有特定尺寸及屬性的圓環。用於內徑千分尺、內徑表的快速調零。每個內徑環規上都標有實際刻度內徑。

公差

直徑1-45mm的內徑環規、公差為±0.01mm

直徑50-300mm的內徑環規、公差為±0.02mm

直徑.1"-1.8"DIA.的內徑環規、公差為±.0004"

直徑2"-12"DIA.的內徑環規、公差為±.0008"

圓柱度

直徑1-60mm的內徑環規、公差為1.0μm

直徑62-90mm的內徑環規、公差為1.5μm

直徑100-150mm的內徑環規、公差為2.0μm

直徑175-225mm的內徑環規、公差為2.5μm校表環規

校表環規

直徑250-300mm的內徑環規、公差為3.0μm

直徑.1"-2.4"的內徑環規、公差為.00004"

直徑2.5"-3.6"的內徑環規、公差為.00006"

直徑4"-6"的內徑環規、公差為.00008"

直徑7"-9"的內徑環規、公差為.00010"

直徑10"-12"的內徑環規、公差為.00012"

內徑環規直徑在臥式光學計（或測長機）上用4等量塊與量塊附屬檔案組成的內尺寸以比較法測量，或用孔徑測量儀測量。應測量校對環規上、中、下三個截面，每個截面應在相互垂直的2個直徑方向上進行，以環規中間截面的實際尺寸作為校準結果，測得6個尺寸中最大值與最小值之差即為直徑變動量。內徑環規 - 標準環規檢定規程 按JJG894標準環規檢定規程的規定，100mm以下標準環規的直徑尺寸允差即便是最高等級的1等標準環規也已經是±1.5μm和±2.0μm，已經大於或者等於被檢孔徑千分尺的示值誤差允許值±1.2μm和±2.0μm似乎不可用。但是，如果認真看一下JJG894就會發現標準環規的直徑變動量只有0.15μm以下，錐度在0.4μm以下，合成後為0.43，是孔徑千分尺示值誤差允許值2.4(即±1.2μm的全寬)的1/5以下，且由該檢定規程表11知直徑測量不確定度為0.1+1L=0.2μm，無論怎么說都滿足我們常說的三分之一原則要求。需要採取的具體措施是，要求檢定單位給出標準環規的直徑修正值，只要以修正後的環規尺寸校準孔徑千分尺，也就不存在什麼問題了。

內徑環規 - 環規(內徑環規)的包裝 一般採用木箱或紙箱。

內徑環規 - 內徑環規的用途 內徑環規是以指定位置垂直於軸線的中截面內孔直徑作為工作長度的高準確度尺寸量具，通過它對測孔儀器及量具進行檢定和校準。

內徑環規 - 內徑環規特點 高品質合金鋼製成,非常堅固;穩定的螺紋面是按照嚴格的質量控制程式製成,以確保高質量,提高磨損壽命;環規按照外觀上可以分為：內徑環規也叫光環規、內徑環規、平行內徑環規等;按照用途以及製造標準的不同可以分為：標準環規、SK標準環規、德國標準環規、管用環規等;按照製造材料的不同亦可有陶瓷環規以及金屬環規之區別。

內徑環規 - 各種標準環規適用範圍 根據製造精度和測量不確定度分為1，2，3三個等級，各種標準環規適用範圍如下：

A.等標準環規用於校準檢定2等標準環規的儀器，或作為高精度氣動量儀、電子塞規標定、校準之用。

B.等標準環規用於測長機及臥式測長儀內測尺寸校準，或作不確定度在1-2微米的氣動量儀、電子塞規標定、校準之用。

C.等標準環規用於內徑表、內徑千分尺或回響精度的氣動塞規及電子塞規校準之用。
