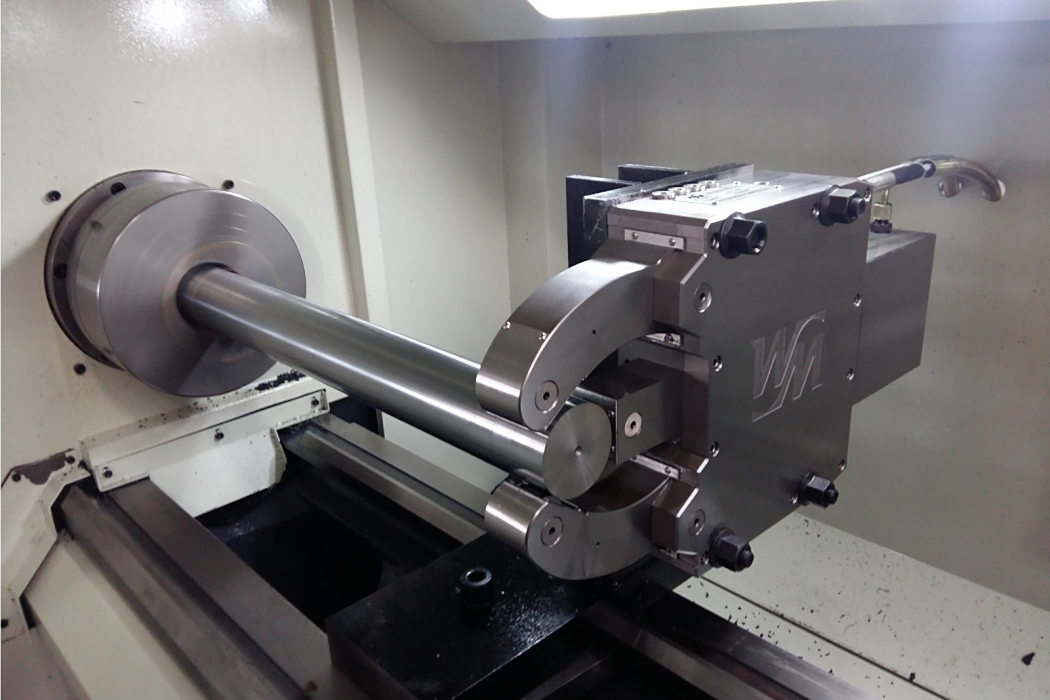

中心架

中心支架與曲軸接觸部分通常由一個中間支撐和兩邊的兩個對稱分布的斜支撐組成。它們由液壓和機械系統共同控制，其中液壓系統主要用於支撐的快速調節。機械系統主要由齒輪組組成，斜齒輪帶動直齒輪，然後帶動絲桿，從而使圓柱支撐上下運動。這一部分用於加工過程中支架的微調，保證加工工件的同軸度，滿足徑向跳動要求。常用於細長軸類零件的加工。

中文名稱	中心架
英文名稱	center rest
定　　義	在加工中徑向支承旋轉工件的輔助裝置。加工時，與工件無相對軸向移動。
套用學科	機械工程（一級學科），切削加工工藝與設備（二級學科），金屬切削工具機-金屬工具機零部件（三級學科）

基本介紹

• 中文名：中心架
• 外文名：Center frame

中心架的用途

車床中心架主要用於加工較長的工件，當工件長度與直徑的比值超過2.5倍以上時，工件剛性減弱，容易在加工過程中產生振動和誤差，甚至可能導致工件掉落。中心架的使用可以增加工件的剛性和切削的穩定性，減少加工誤差。
