基本介紹
- 中文名：XLR端子
- 外文名：XLR connector
- 領域：計算機
簡介,XLR3端子,RCA端子,用途,另見,
簡介
基於原生產者是James H. Cannon（加州洛杉磯Cannon電子公司創辦人，該公司現為ITT 公司旗下），XLR端子常俗稱為Cannon插頭或Cannon端子。最初端子為"CannonX"系列，之後的版本加入了彈簧鎖（Latch）成為"Cannon XL"系列，接著在端子接觸面以橡膠包著（Rubber），成為了其縮寫XLR的來源。 XLR端子的針頭基本上三個外，還可以有更大針頭數。
XLR端子和以前更細小的DIN端子有點相似，但實際上是不相容的。
XLR3端子
EIARS-297-A標準描述了使用XLR3端子作平衡音訊的用法：

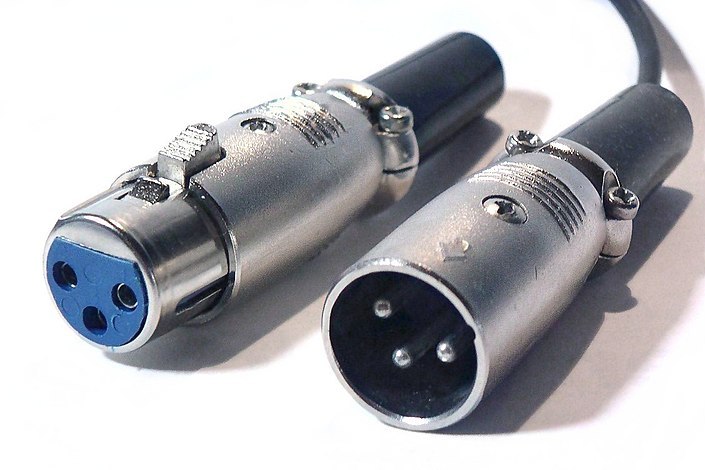

圖1.XLR3端子
針頭 | 功能 |
|---|---|
1 | 底架接地（纜線護罩） |
2 | 正極終端（熱） |
3 | 迴路終端（冷） |
RCA端子
RCA端子（RCA jack，或RCA connector），俗稱梅花頭、蓮花頭，是一種套用廣泛的端子，可以套用的場合包括了模擬視頻/音頻（例：AV端子(三色線)）、數字音頻（例：S/PDIF）與色差分量（例：色差端子）傳輸等。
用途
在最普通用途上，電線兩端均有個標準插頭，存在一個正中央的公頭接端，以環包圍，此環有時因靈活性而捨棄。裝置上則裝有插口，存在一個以金屬內環包圍而正中央的小孔。插口的外環直徑比插頭的較小，以容許插頭穩置插上。插口上內外環之間以絕緣體充填，通常以塑膠充填。
與其他類型端子比較，RCA端子採用了有別於起初的目的，包括作為電源端子、無線電端子，以及揚聲器線的端子。非常普遍作為用於AV端子（複合視訊的端子），但其阻抗匹配性能較差。RCA端子及線亦常用於傳送S/PDIF數字音訊，以橙色插頭作區分，亦稱“同軸線”。
接駁方法為把插頭推入裝置的插口上（俗稱母頭）。信號傳送的針頭突出於插頭上，通常兩方（指裝置和插頭間）的接地環接觸前，針頭已和插座接觸，在接駁已啟動的聲音裝置時會發出嗡嗡聲或唧唧聲。若插頭半掉了出來（斷了接地但沒斷了信號），會發出持續性噪音。另外有些插頭，特別是最便宜的，緊牢力及接地護套效能會大大下降。
當用作AV端子時，RCA插頭常以顏色區分，黃色用於複合視訊，模擬立體聲音訊中以白色（或黑色）作左聲道，紅色作右聲道。“黃白紅”這些插口幾乎所有影音器材也有裝置。在電視機上至少有一副“黃白紅”插口，以作接駁攝錄機（透過3.5 mm迷你TRS端子至三個RCA端子，亦稱“迷你RCA”）、數字相機及家用遊戲機。雖然近乎所有影音端子，包括音訊、複合及色差視訊，及SPDIF數字音訊，可同用特性阻抗值75歐姆的電線，但市面上有些特別用途的電線，其電阻值會較高。
RCA端子公頭插針直徑為3.70 mm，其環繞的外殼直徑為8.25 mm。
