T527開發板:套用領域,配置參數,接口簡介,PCB尺寸,電氣參數,技術服務,增值

T527開發板

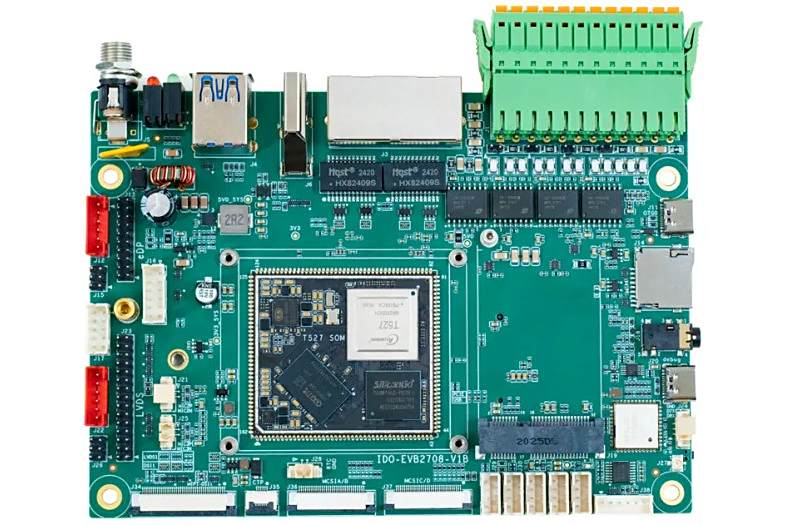

T527開發板是深圳觸覺智慧型科技有限公司推出的工業級開發板，型號為IDO-EVB2708-V1，採用全志T527晶片設計。其內置8核Cortex-A55處理器（主頻1.8GHz），集成G57 MC1 GPU及2Tops算力NPU，並配置1×RISC-V+2×DSP協處理器，支持4K高清解碼與雙屏異顯，配備2×千兆乙太網口、4×RS485（5KV隔離抗浪涌保護）及HDMI、LVDS等顯示接口，可適應-40℃~85℃工業級溫度環境。

該開發板集成PCIe 2.1、USB3.0、CAN匯流排等擴展接口，板載WiFi/藍牙模組並支持4G/5G通信，兼容Ubuntu、Android等多作業系統。套用領域涵蓋工業HMI、邊緣計算、電力能源網關及智慧型機器人，配套服務包括硬體設計支持、二次開發協助、主機板定製及產品認證。

基本介紹

所屬品牌：深圳觸覺智慧型
所屬公司 ：深圳觸覺智慧型科技有限公司

套用領域,配置參數,接口簡介,PCB尺寸,電氣參數,技術服務,增值服務,

套用領域

T527開發板（IDO-EVB2708-V1）可作為工控主機板，套用於工業HMI，邊緣計算，機器人，工業自動化，電力能源儲能網關等領域。

配置參數

T527晶片框圖

T527晶片框圖

T527開發板（IDO-EVB2708-V1）參數表

晶片參數
SOC	全志科技Allwinner T527
CPU	8核 ARM [email protected]
GPU	G57 MC1 GPU
NPU	NPU 2Tops(可選T527MN支持)
RISC	RISC-V@200MHz
DSP	HIFI4 Audio DSP@600MHz
VPU	視頻解碼 H.265/H.264 4K@60fps解碼視頻編碼 H.264, 4K@25fps編碼
記憶體	1GB/2GB/4GB LPDDR4/4X
存儲	8GB/16GB/32GB eMMC 1 × PCIe2.1（M.2接口NVME固態硬碟） 1 × TF-Card Slot x1（可支持TF 卡擴展）
硬體參數
乙太網絡	支持雙路千兆乙太網（1000 M bps）
無線網路	1 × Mini PCIe 擴展 4G/5G LTE 支持雙頻2.4G/5.8G，802.11 a/b/g/n/ac，WIFi5 支持BT5.2
顯示接口	視頻輸出： 1 × HDMI2.0接口，支持4K@60fps輸出 1 × MIPI DSI接口，支持1920x1200@60fps輸出 1 × eDP1.3接口，支持4K@30fps輸出 1 × Dual LVDS接口，支持1920x1080@60fps輸出視頻輸入： 2 × MIPI CSI（支持組合 4+4-lane/4+2+2-lane/2+2+2+2-lane ）
音頻接口	1 × HDMI 音頻輸出 1 × Speaker，左右雙聲道喇叭輸出（4Ω3W） 1 × Headphone（3.5mm耳機接口CTIA ） 2 × 麥克風板載音頻輸入
USB	1 × TypeC（USB2.0 OTG0） 1 × USB3.0 （TYPE-A座子,與PCie2.1二選一，默認USB3.1功能） 1 × USB2.0 （TYPE-A座子） 2 × USB2.0 （PH-4P插座）
擴展接口	1 × Debug（Type-C座子） 2 × RS232 4 × RS485 2 × CAN 1 × SPI 2 × I2C 8 × ADC 1 × FEL（燒錄按鍵） 1 × POWER-ON（開關機按鍵）
其他
主機板尺寸	145mm × 102mm
作業系統	Android

T527開發板（IDO-EVB2708-V1）工作環境

工作環境
工作溫度	-40℃ ~ 85℃
存儲溫度	-40℃ ~ 85℃
存儲濕度	0%~90% RH（無凝露）

接口簡介

T527開發板（IDO-EVB2708-V1）引出2×Ethernet、2×CAN、2×RS232、4×RS485、4×USB、TypeC（USB2.0 OTG0）等通信接口，同時引出HDMI、MIPI DSI、eDP1.3、Dual LVDS、MIPI-CSI等多媒體音視頻接口，板載WiFi、Bluetooth模組，支持4G/5G與PCIe 2.1（M.2接口NVME固態硬碟）等外設拓展。

T527開發板正面接口位號圖

T527開發板背面接口位號圖
