RK3576開發板是深圳觸覺智慧型科技旗下產品，產品型號IDO-EVB7608-V1，內置4核Cortex-A72和4核Cortex-A53處理器及獨立NEON協處理器，主頻2.2GHz；6TOPS算力NPU；可支持8K30@FPS和4K120@FPS視頻解碼。

基本介紹

所屬品牌：深圳觸覺智慧型
所屬公司 ：深圳觸覺智慧型科技有限公司

套用領域,配置參數,接口簡介,PCB尺寸,電氣參數,技術服務,增值服務,

套用領域

ARM PC、邊緣計算、個人移動網際網路設備、人臉識別設備、工業控制及網關各類多媒體音視頻產品等領域。

配置參數

RK3576晶片框圖

RK3576晶片框圖

參數表

晶片參數
SOC	瑞芯微RockChip RK3576
CPU	Quad-core Cortex-A72 and Quad-core Cortex-A53，主頻高達2.2GHz
GPU	ARM Mali G52 MC3 GPU OpenGL ES 1.1,2.0, and 3.2 Vulkan 1.1 OpenCL 2.0 Full Profile 2D Graphics Engine (RGA)
NPU	6TOPS算力，支持INT4/INT8/INT16/FP16/TF32混合運算
ISP	ISP V3.9 16M Pixel ISP with HDR (up to 120dB)
VPU	視頻解碼 H.265/HEVC/AVS2/VP9/AV1， 8K@30fps or 4K@120fps H.264/AVC/MJPEG， 4K@60fps 視頻編碼 H.265/H.264, 4K@60fps MJPEG, 4K@60fps
記憶體	4GB/8GB/16GB LPDDR4/4X 4266Mbps
存儲	64GB/128GB/256GB eMMC (V5.1) 1 × PCIe2.1（M.2接口NVME固態硬碟） 1 × TF-Card Slot （可支持TF 卡擴展）
硬體參數
乙太網絡	支持雙路千兆乙太網（1000 M bps）
無線網路	1 × Mini PCIe 擴展 4G/5G LTE 支持雙頻2.4G/5.8G，802.11 a/b/g/n/ac，WIFi5 支持BT5.2
顯示接口	視頻輸出： 1 x HDMI2.1（8K@60fps 或 4K@120fps） 1 x MIPI-TX（up to 4K@60fps）（和Dual LVDS復用，默認無） 1 x eDP1.3（4 Lanes /up to 4K@60Hz）（和HDMI2.1復用，默認無） 1 x DP1.4（up to 8K@30fps） 1 x Dual LVDS（up to 1080P@60fps）最多可支持3屏異顯輸出視頻輸入： 1 × MIPI CSI（4Lane） 1 × HDMI2.0-RX（4K@60fps ）
音頻接口	1 × HDMI 音頻輸出 1 × Speaker，左右雙聲道喇叭輸出（4Ω3W） 1 × Headphone（3.5mm耳機接口CTIA ） 1 × Mic 1 × PMD
USB	4 × USB3.0 1 × TypeC（USB3.2 Gen1 OTG+DP1.4） 2 × USB2.0
擴展接口	1 × Debug（UART0） 2 × UART 2 × RS232 2 × RS485 2 × CAN 2 × PWM 1 × SPI 1 × I2C 1 × TP 座（I2C）
其他

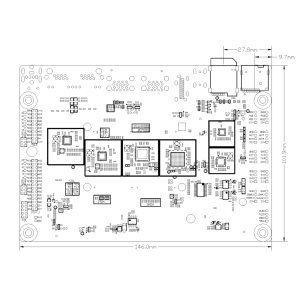

主機板尺寸	145mm × 102mm
作業系統	Android、Debian、Ubuntu

工作環境

工作環境
工作溫度	0℃ ~ 70℃ 或[RK3576J工業級] -40℃ ~ 85℃
存儲溫度	-40℃ ~ 85℃
存儲濕度	0%~90% RH（無凝露）

接口簡介

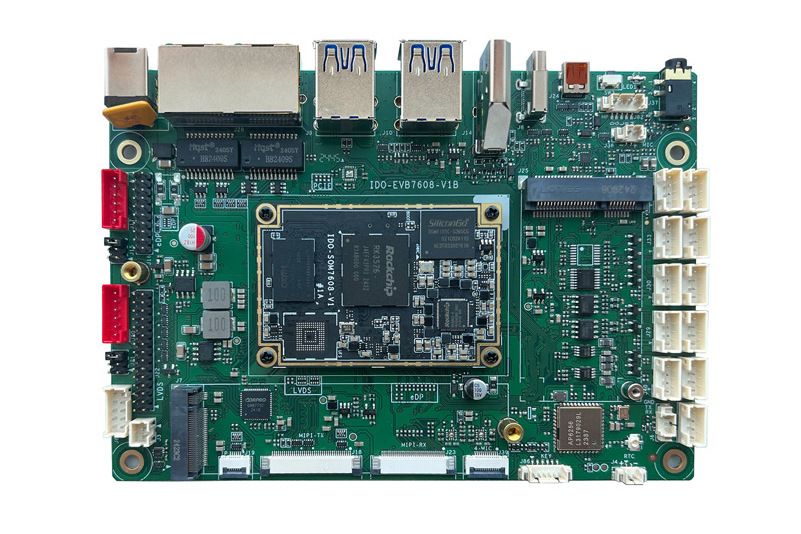

RK3576開發板（IDO-EVB7608-V1）引出2×Ethernet、2×CAN、2×UART、2×RS232、2×RS485、6×USB、TypeC（USB3.2 Gen1 OTG+DP1.4）等通信接口，同時引出HDMI2.1、MIPI-TX/Dual LVDS、eDP1.3、DP1.4、HDMI2.0-RX等多媒體音視頻接口，板載WiFi、Bluetooth模組，支持4G/5G與PCIe 2.1（M.2接口NVME固態硬碟）等外設拓展。

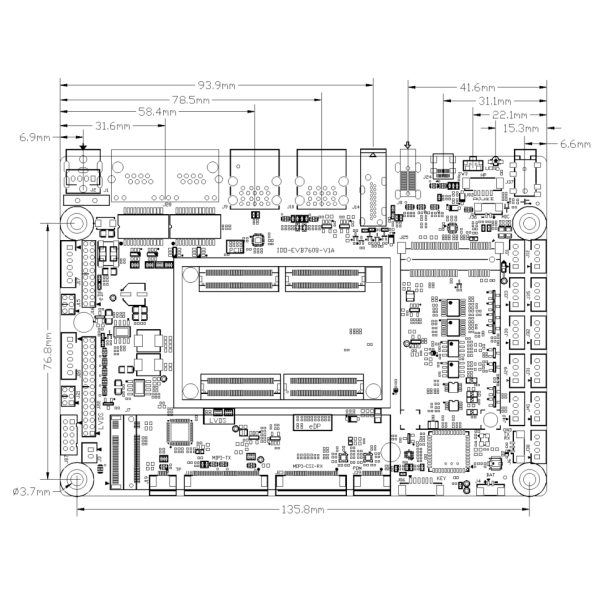

RK3576開發板（IDO-EVB7608-V1）接口位號圖：
