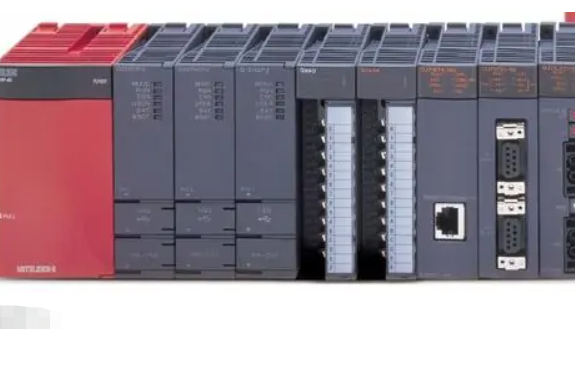

QX41-S1是三菱Q系列PLC的輸入模組，是32點DC24V高速輸入模組，共陽極（正極公共端），由日本三菱公司生產，套用於電力、石化、冶金、食品加工等領域。
該模組是可配用Q系列CPU模組的匯流排輸入模組，支持多PLC系統配置。QX41-S1的DC輸入回響時間可調，設定值為0.1ms、0.2ms、0.4ms、0.6ms、1ms，額定輸入電流約4mA，採用光電耦合器隔離，支持線上更換。外部通過40-引腳連線器連線，可搭配XW2K-40G-M32-IN等端子台使用。在多CPU系統中，CPU之間可通過自動刷新的循環通訊或使用專用指令的瞬時通訊進行數據交換，通過CPU協同工作提升系統整體性能。模組具有IP2X防護等級，外形尺寸為98*27.4*90mm，重量0.15kg。
基本介紹
- 中文名：QX41-S1
- 類型：Q系列輸入模組
- 所屬品牌：三菱
發展歷史,產品型號,產品規格,產品設計,核心技術,行銷與銷售,
發展歷史
QX41-S1所屬的三菱Q系列PLC，是三菱公司從原A系列PLC基礎上發展過來的中、大型PLC系列產品。
產品型號
產品型號為QX41-S1，屬於三菱Q系列PLC的輸入模組。它是該系列中的一個具體型號，同類產品還包括QX41、QX41-S2等變體。
產品規格
QX41-S1是DC輸入模組，輸入形式為正極公共端型（共陽極），輸入點數為32點。額定輸入電壓為DC24V (+20/-15%，紋波係數在5%以內)，額定輸入電流約4mA。ON電壓/ON電流為19V或更高/3mA或更高，OFF電壓/OFF電流為9.5V或更低/1.5mA或更低，輸入阻抗約5.6kΩ。
回響時間設定為0.1ms/0.2ms/0.4ms/0.6ms/1ms。ON->OFF回響時間標準為0.05ms/0.15ms/0.30ms/0.55ms/1.05ms，最大為0.12ms/0.20ms/0.40ms/0.60ms/1.20ms；OFF->ON回響時間標準為0.15ms/0.20ms/0.35ms/0.60ms/1.10ms，最大為0.20ms/0.30ms/0.50ms/0.70ms/1.30ms。介電耐壓電壓為560VAC ms/3個周期(海拔2000m)，絕緣電阻為10MΩ或更高。抗擾度通過1500Vp-p噪聲電壓、1μs噪聲寬度和25至60Hz噪聲頻率的噪聲模擬器，第一瞬時噪聲IEC61000-4-4為1kV。5VDC內部電流消耗為75mA（標準：所有點ON）。
外形尺寸(H*W*D)為98*27.4*90[mm]，重量為0.15kg，防護等級為IP2X。
公共端子排列為32點/公共端，外部連線為40-引腳連線器。外部接線連線器可選A6CON1、A6CON2、A6CON3、A6CON4，QX41-S1可使用XW2K系列端子台進行連線，例如輸入側對應型號為XW2K-40G-M32-IN。運行指示器為ON指示(LED)。
產品設計
QX41-S1是三菱Q系列PLC的直流輸入模組，採用光電耦合器進行輸入信號的電氣隔離。
模組支持高速輸入，回響時間可通過參數設定在0.1ms、0.2ms、0.4ms、0.6ms或1ms之間進行選擇。
外部接口使用40引腳的連線器，兼容A6CON1、A6CON2、A6CON3、A6CON4等多種端子台型號，同時也兼容XW2K系列的小型連線器端子台，例如輸入側可選用型號為XW2K-40G-M32-IN的端子台。
模組外形尺寸為98mm（高）*27.4mm（寬）*90mm（深），重量約為0.15kg。
核心技術
QX41-S1是Q系列輸入模組，需配用Q系列CPU模組使用，並支持線上更換功能。作為匯流排輸入模組，它可套用於多CPU系統，在同一主基板上安裝多個高性能CPU，CPU之間可通過自動刷新進行循環通訊或通過專用指令進行瞬時通信，以提高整個系統的處理速度和性能。
行銷與銷售
該模組可通過自動化產品代理商進行銷售。
