這是2006年以前高端的Pentium 4 EE,主流的Pentium 4和低端的Celeron D所採用的核心。
基本介紹
- 外文名：Prescott
- 套用：Pentium 4 EE
- 製造工藝：90nm
簡介,特徵,

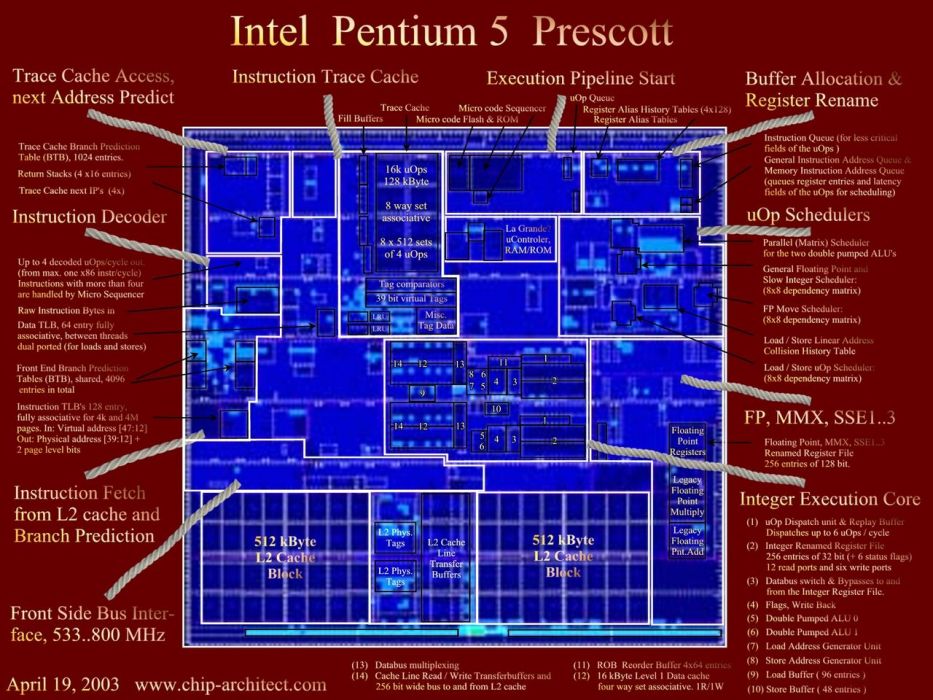

簡介
Prescott核心與Northwood核心最大的區別是採用了90nm製造工藝，L1 數據快取從8KB增加到16KB，流水線結構也從20級增加到了31級，並且開始支持SSE3指令集。Prescott核心CPU初期採用Socket 478接口，現在基本上已經全部轉到Socket 775接口，核心電壓1.25-1.525V。前端匯流排頻率方面，Celeron D全部都是533MHz FSB，而除了Celeron D之外的其它CPU為533MHz(不支持超執行緒技術)和800MHz(支持超執行緒技術)以及最高的1066MHz(支持超執行緒技術)。
特徵
二級快取分別為256KB/512KB(Celeron D)、1MB(Socket 478接口的pentium 4以及Socket 775接口的Pentium 4 5XX系列)和2MB(Pentium 4 6XX系列以及Pentium 4 EE)。封裝方式採用PPGA(Socket 478)和PLGA(Socket 775)。Prescott核心自從推出以來也在不斷的完善和發展，先後加入了硬體防病毒技術Execute Disable Bit(EDB)、節能省電技術Enhanced Intel SpeedStep Technology(EIST)、虛擬化技術Intel Virtualization Technology(Intel VT)以及64位技術EM64T等等，二級快取也從最初的1MB增加到了2MB。按照Intel的規劃，Prescott核心會被Cedar Mill核心取代。
