NSK 7217BDF軸承是日本精工株式會社生產的一款角接觸球軸承，型號為7217BDF，內徑85mm、外徑150mm、厚度28mm。主要套用於交流焊機、網帶爐、清洗機械、閃蒸乾燥機、裝訂機、手動焊機、迴轉乾燥機、實驗室用混合設備、塑膠和橡膠工業、燙台等工業設備。
該軸承額定動載荷為93000N（9500kg），額定靜載荷為81000N（8250kg），脂潤滑極限轉速3400r/min，油潤滑極限轉速4800r/min。安裝尺寸da為95mm，Da為140mm，單件重量1.87kg。成對雙聯使用時，額定動載荷提升至151000N（15400kg），靜載荷達162000N（16500kg），脂潤滑轉速降至2800r/min，油潤滑轉速為3800r/min。
基本介紹
- 中文名：NSK 7217BDF軸承
- 品牌：NSK
- 型號：7217BDF
- 類型：角接觸球軸承
- 內徑：85
- 外徑：150
尺寸參數,結構特點,選型與安裝,軸承用途,
尺寸參數
厚度：28
外形尺寸（mm）r1
小倒角：2
外形尺寸（mm）r1
大倒角：1
Cr額定動載荷（N）：93000
Cr額定靜載荷（N）：81000
Cr額定動載荷（kg）：9500
Cr額定靜載荷（kg）：8250
Factor係數：—
極限轉速
Grease脂潤滑：3400
極限轉速Oil油潤滑：4800
作用點位置a：63.3
安裝尺寸da：95
安裝尺寸
Da：140
安裝尺寸
ra：2
Mass重量：1.87
(成對雙聯)Cr額定動載荷（N）：151000
(成對雙聯)C0r額定靜載荷（N）：162000
(成對雙聯)Cr額定動載荷（KG）：15
400
(成對雙聯)C0r額定靜載荷（KG）：16500
成對極限轉速Grease脂潤滑：2800
成對極限轉速Oil
油潤滑：3800
DB背對背：126.6
DF面對面：70.6
db(3)：91
Db：144
結構特點
NSK 7217BDF是一款角接觸球軸承，其國內新型號為7217B/DF。該軸承可提供單列及成對雙聯（DF配置）兩種形式。單列軸承的基本尺寸為內徑85mm、外徑150mm、厚度28mm。當成對雙聯時，總厚度為56mm。單列軸承的額定動載荷(Cr)為93000N，額定靜載荷(C0r)為81000N；成對雙聯時的額定動載荷為151000N，額定靜載荷為162000N。單列軸承的脂潤滑極限轉速為3400 r/min，油潤滑為4800 r/min；成對雙聯時分別為2800 r/min和3800 r/min。安裝相關尺寸包括：da（最小軸肩直徑）95mm，Da（最大殼體肩直徑）140mm。單列軸承重量約為1.87kg。
選型與安裝
安裝尺寸為da 95mm、Da 140mm、db 91mm、Db 144mm、r小倒角2mm和r1大倒角1mm，單件重量為1.87kg。
該軸承的潤滑方式與極限轉速為：脂潤滑極限轉速3400 r/min（單列）或2800 r/min（成對雙聯），油潤滑極限轉速4800 r/min（單列）或3800 r/min（成對雙聯）。
軸承代號中，7217 B 表示單列，DB、DF、DT 表示成對雙聯配置。該軸承（內徑85mm，外徑150mm，厚度28mm）具備部分互換條件，用戶可在特定型號列表中參考選擇。
軸承用途
可以用於：電阻焊機,硫化罐,再生破碎機,時效爐,滾齒機,絞車,分散機,環保設備,漩渦泵,製版機,消毒滅菌設備,陶瓷樣本圖片, 交流焊機, 網帶爐, 清洗機械, 閃蒸乾燥機, 裝訂機, 手動焊機, 迴轉乾燥機, 實驗室用混合設備, 塑膠和橡膠工業, 燙台等

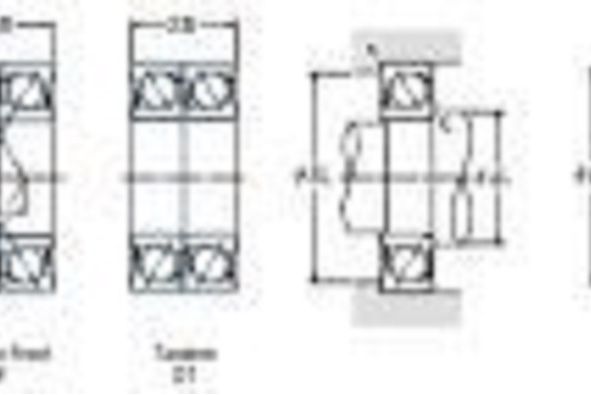

NSK 7217BDF軸承樣本圖
