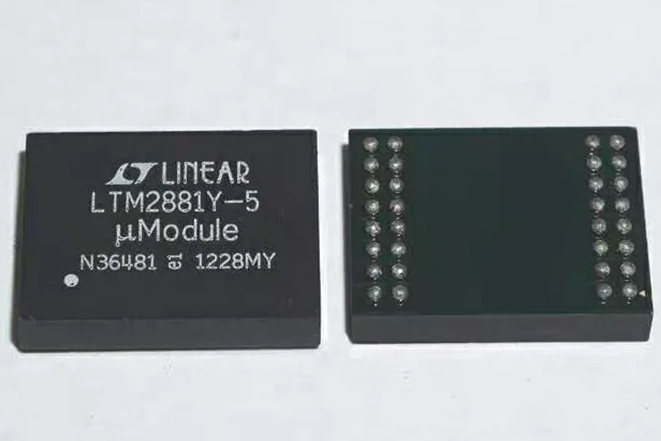

LTM2881是一款完整的電流隔離型全雙工RS485 / RS422μModule 收發器。
基本介紹
- 中文名：LTM2881
- 收發器：2500VRMS
- 共模工作電壓：560VPEAK
- 套用：工業網路
描述,設備特點,套用,
描述
它無需使用外部元件。單個電源通過一個集成、隔離、低噪聲、高效 5V 輸出 DC/DC 轉換器為接口的兩側供電。
設備特點
UL 標準的 RS485 / RS422 收發器：2500VRMS
UL 認證文檔 #E151738
隔離的 DC 電源: 5V (高達 200mA)
無需外部元件
20Mbps 或低 EMI 250kbps 數據速率
高 ESD 防護：±15kV HBM (在收發器接口)
可承受的高共模瞬變：30kV/μs
集成可選 120Ω 終端
3.3V (LTM2881-3) 或 5.0V (LTM2881-5) 工作電壓
內部集成的DC-DC效率達到60%左右
用於提供靈活數字接口的 1.62V 至 5.5V 邏輯電源引腳
共模工作電壓：560VPEAK
高輸入阻抗故障保險 RS485 接收器
電流限制驅動器和熱停機功能
與 TIA/EIA-485-A 和 PROFIBUS 規格相兼容
在內部故障條件下提供高阻抗輸出
低電流停機模式 (
通用型 CMOS 隔離通道
小外形的扁平 (15mm x 11.25mm) 表面貼裝型 BGA 和 LGA 封裝
套用
隔離型 RS485 / RS422 接口
工業網路
斷開 RS485 接地環路
隔離型 PROFIBUS-DP 網路
