ltc6417 是一款差分單位增益緩衝器，能夠以極低的噪聲和卓越的線性度來驅動一個 50Ω 負載。該器件非常適合於採用頻率範圍為 dc 至高於 600mhz 的輸入信號來驅動高速 14 位和 16 位流水線 adc.差分輸入阻抗為 18.5kΩ，因而允許在輸入端上使用 1:4 和 1:8 變壓器，以在 50Ω 系統中實現額外的系統增益。
基本介紹
- 外文名：LTC6417
- 類型：差分單位增益緩衝器
性能概要,具體參數,主要功能,套用範圍,
性能概要

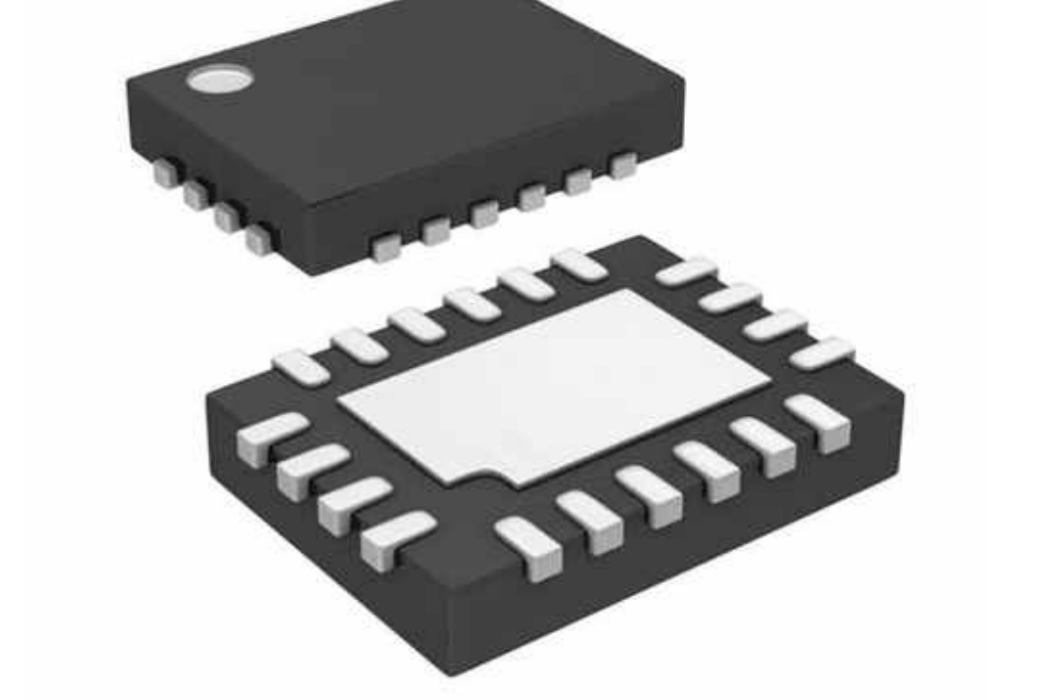

ltc6417 能驅動 50Ω 差分負載，並為驅動 14 位和 16 位流水線 adc 而最佳化。該器件可在輸入端進行 dc 或 ac 耦合，並針對高達和超過 600mhz 的信號實現了卓越的失真性能。在 140mhz 時，oip3 為 46dbm,hd3 為 -69dbc,在 50Ω 負載上的輸出擺幅為 2.4vp-p. 除了卓越的性能規格，ltc6417 還提供幾種為簡化與 adc 接口而設計的功能。ltc6417 在內部配置為單位增益緩衝器。因為它的輸入阻抗為 18.5kΩ ,所以通過在輸入端使用 1:4 或 1:8 的變壓器可獲得額外增益。其低阻抗輸出有助於控制流水線型 adc 普遍存在的電容性電荷注入。快速輸出箝位可用單個引腳設定，以防止發生 adc 超範圍的情況。當箝位限制輸出電壓時，超範圍引腳發出信號。輸出共模引腳使 ltc6417 輸出擺幅與 adc 輸入範圍的匹配變得非常容易。 ltc6417 用單一 5v 電源工作。pwradj 引腳使設計師能在功耗和 hd3 性能之間取得平衡。該功能動態地將電源電流從 123ma 降至 74ma,且停機模式將電流消耗進一步降低至 24ma. ltc6417 採用具易用型直通式引出腳配置的 3mm x 4mm 20 引腳 qfn 封裝。該器件規格在 0°c 至 70°c 和 -40°c 至 105°c （外殼溫度） 的工作溫度範圍。千片批購價為每片 3.89 美元。
具體參數
·1.6ghz - 3db 小信號頻寬 ·以低失真驅動 50Ω 負載，2.4vp-p 輸出 o在 140mhz 具 -100dbc/-69dbc hd2/hd3 o在 140mhz 具 -80dbc im3 和 46dbm oip3 o在 380mhz 具 -100dbc/-66dbc hd2/hd3 o在 380mhz 具 -68dbc im3 和 39dbm oip3 ·1.5nv/√ hz 輸出噪聲 ·4.3pa/√ hz 輸入電流噪聲 ·可程式的高速、快速恢復輸出箝位 ·dc 耦合信號通路 ·用單一 4.75v 至 5.25v 電源工作 ·功率：5v 時為 615mw,可降至 370mw,停機模式時為 120mw ·3mm x 4mm 20 引線 qfn 封裝 ltc6417 - 具快速箝位的 1.6ghz高線性度、低噪聲、差分緩衝器 / 16 位 adc 驅動器特點 ·1.6ghz -3db 小信號頻寬 ·低失真 （驅動 50Ω 負載，2.4vp-p 輸出） -100dbc/-69dbc hd2/hd3 （在 140mhz） -80dbc im3 和 46dbm oip3 （在 140mhz） -100dbc/-66dbc hd2/hd3 （在 380mhz） -68dbc im3 和 39dbm oip3 （在 380mhz） ·1.5nv/√hz 輸出噪聲 ·4.3pa/√hz 輸入電流噪聲 ·可程式高速、快速恢復輸出箝位 ·在一個 50Ω 差分負載上的最大輸出擺幅為 4.28vp-p ·dc 耦合的信號通路 ·採用 4.75v 至 5.25v 單工作電源 ·功率：採用 5v 電源時為 615mw,可減低至 370mw,停機模式為 120mw ·3mm x 4mm 20 引腳 qfn 封裝
主要功能
ltc6417 具有快速、可調的輸出電壓箝位功能電路，可幫助保護位於其後的電路。clhi 引腳負責設定最大擺幅，而一個對稱的最小擺幅則在內部設定。當箝位電路限制輸出電壓時，ltc6417 的 vor 引腳將發出“超範圍”的指示信號。 電源電流通常為 123ma,而且 ltc6417 可在 4.75v 至 5.25v 的電源電壓範圍內運作。功耗可通過 pwradj 引腳降低至 74ma.另外，ltc6417 還具有一種硬體停機功能，該功能可將電流消耗減小至 24ma. ltc6417 採用 20 引腳 3mm x 4mm qfn 封裝。該器件對引出腳配置進行了最佳化，以便直接布設在靠近凌力爾特的高速 14 位和 16 位 adc 的地方。
套用範圍
·差分 adc 驅動器 ·ccd 緩衝器 ·電纜驅動器 ·50Ω 緩衝器
