LT1764 - 3A、快速瞬態回響、低噪聲 、LDO 穩壓器
基本介紹
- 中文名：LT1764
- 簡介：LT1764 - 3A、快速瞬態回響
- 特點：專為實現快速瞬態回響而最佳化
- 輸出電流：3A
簡介,無需保護二極體,描述,
簡介
專為實現快速瞬態回響而最佳化
輸出電流：3A
壓差電壓：在 3A 時為 340mV
低噪聲：40μVRMS(10Hz 至 100kHz)
1mA 靜態電流
寬輸入電壓範圍：2.7V 至 20V
無需保護二極體
在壓差模式中靜態電流處於受控狀態
固定輸出電壓：1.5V、1.8V、2.5V、3.3V
可調輸出範圍：1.21V 至 20V
在停機模式中靜態電流 <1μA
可在採用 10μF 輸出電容器時保持穩定
反向電池保護
無反向電流
熱限制

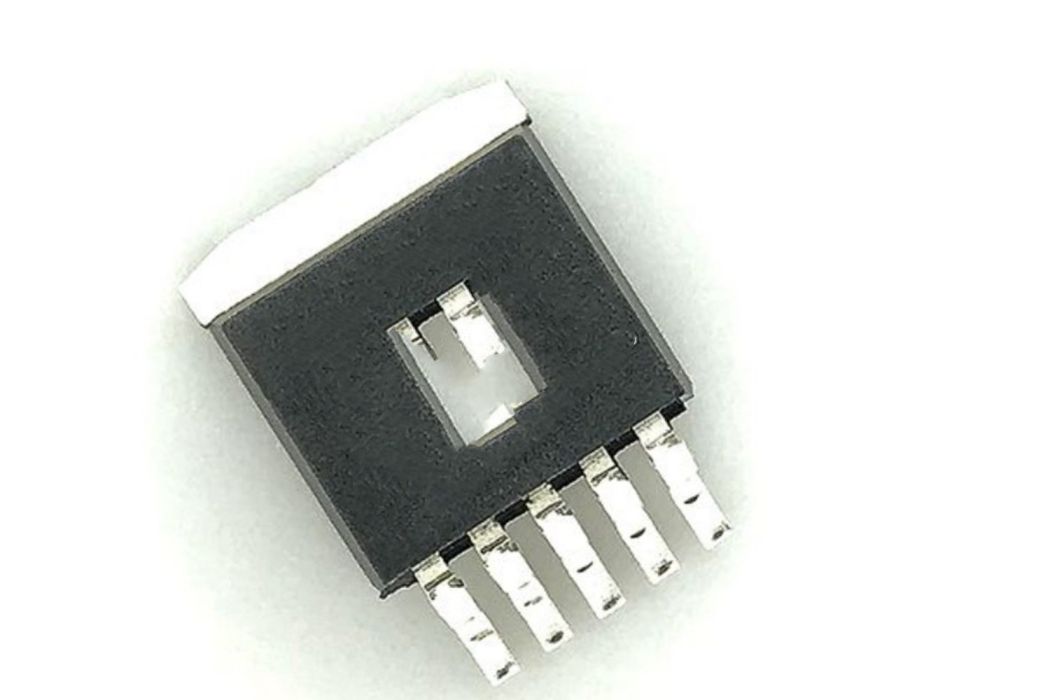

採用 5 引腳 TO-220、DD 封裝和 16 引腳 TSSOP 封裝
描述
LT®1764 是一款低壓差穩壓器，專為實現快速瞬態回響而最佳化的。該器件能提供 3A 輸出電流和一個 340mV 的壓差電壓。工作靜態電流為 1mA，並在停機模式中減小至 <1μA。靜態電流處於良好受控狀態；與其他許多穩壓器不同，此器件的靜態電流在壓差情況下不會增大。除了快速瞬態回響之外，LT1764 還擁有非常低的輸出電壓噪聲，從而使其非常適合于敏感的 RF 電源套用。
輸出電壓範圍為 1.21V 至 20V。LT1764 穩壓器可在採用低至 10μF 的輸出電容器時保持穩定。內部保護電路包括反向電池保護、電流限制、熱限制和反向電流保護。該器件可提供 1.5V、1.8V、2.5V、3.3V 的固定輸出電壓，並可用作一款具 1.21V 基準電壓的可調型器件。LT1764 穩壓器採用 5引腳 TO-220、DD 封裝和帶裸露襯墊的 16 引腳 TSSOP 封裝。 套用3.3V 至 2.5V 邏輯電源
用於開關電源的後置穩壓器
