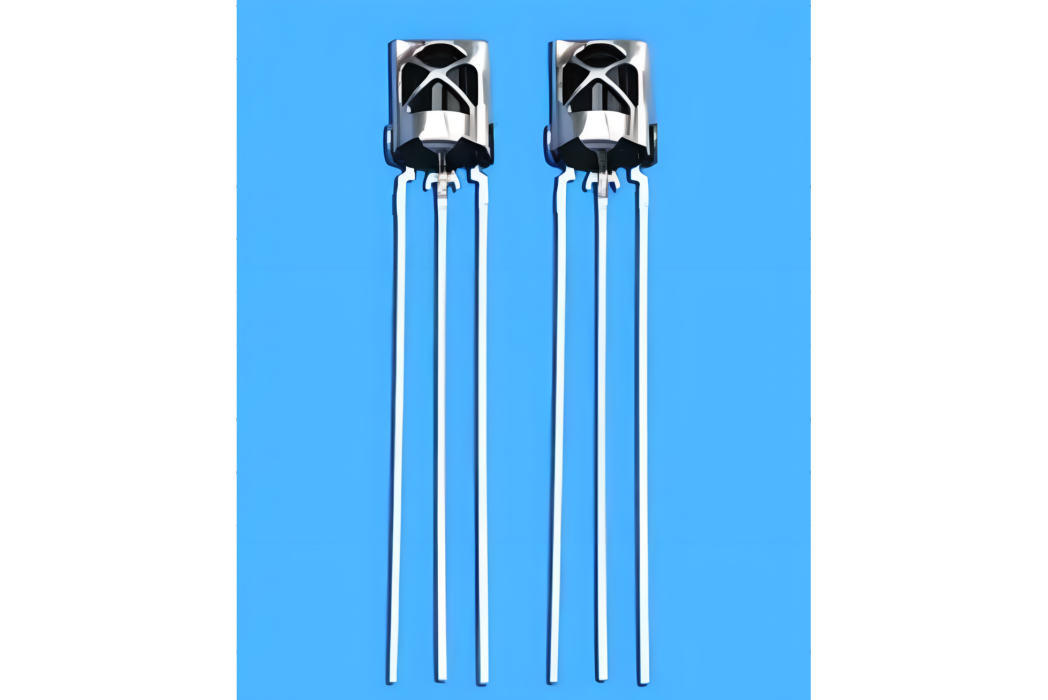

LF0038

LF0038是深圳市蘭豐科技有限公司生產的紅外接收頭系列產品，包含LF0038A、LF0038K等多種衍生型號。該產品採用環氧樹脂塑封封裝，內置高速高靈敏度PIN光電二極體和低功耗高增益前置放大IC，通過REACH和SGS環保認證。主要套用於紅外遙控系統，涵蓋視聽設備（電視、音箱）、家用電器（空調、燈具）。該系列工作電壓為2.7-5.5V，匹配38kHz載波頻率，支持TTL/CMOS電平輸出及940nm紅外波長。接收距離可達15-18米，接收角度±45°，具有寬角度感應、強抗干擾和低功耗特性。物理尺寸根據不同型號在5.0×5.0×3.6mm至6.8×6.0×5.6mm間浮動，採用DIP-3直插式封裝結構。

基本介紹

• 中文名：LF0038
• 解釋：LF0038
• 尺寸：6.7長*5.4寬*4.2mm高
• 工作頻率：38Khz

產品特性與套用

特性

●小型設計;

●內置專用IC;

●寬角度及長距離接收;

●抗乾撓能力強;

●能抵擋環境乾撓光線;

●低電壓工作;

套用

■視聽器材(音箱,電視,錄影機,碟機)

■家庭電器(冷氣機,電風扇,電燈)

■其它紅外線遙控產品;

可靠性測試

測試項目	測試條件	測試時間	測試數	合格數
焊接耐熱溫度	溫度260℃±5℃ （非受力狀態下）	5秒以內	20	20
靜電破壞實驗	電容100PF,電阻1.5kΩ, 靜電電壓4KV,各引腳		20	20
振動實驗	頻率：10-50Hz/1min 振幅：1.5mm X、Y、Z/30min	30分鐘	20	20
高溫儲存	溫度85℃±2℃	240小時	20	20
低溫儲存	溫度-25℃±2℃	240小時	20	20
高溫高濕儲存	溫度85℃；濕度85%	240小時	20	20
高低溫循環	低溫-25℃（30秒）， 高溫85℃（30秒）	10個循環	20	20
引腳彎曲	用2.5N的外力對每個引腳彎曲2次		20	20

光電參數

光電參數(T=25℃Vcc=5v f0=38KHZ)：

參數	符號	測試條件	Min	Type	Max	單位
工作電壓	VCC		2.7		5.5	V
工作電流	Icc		0.6	0.8	-	mA
靜態電流	Ice	無信號輸入時	0.1		0.5	mA
接收距離	L	※	15	18		M
接收角度	θ1/2		+/-45			Deg
載波頻率	f0			38		KHZ
BMP 寬度	fBW	3Db Bandwidth	-	8	-	kHz
低電平輸出	VOL	Vin=0V Vcc=5V			0.4	V
高電平輸出	VOH	Vcc=5V	Vcc-0.3		Vcc	V
輸出脈衝 寬度	TPWL	Vin=50mVp-p	500	600	700	μS
	TPWH	Vin=50mVp-p	540	640	740	μS

光軸上測試,以寬度600/900μs 為發射脈衝,在5CM 之接收範圍內，取50 次接收脈衝之平均值。

使用注意

1).焊接條件：（焊點需離樹脂膠體根部2MM以上）

a.浸錫：請在260℃且5秒以內一次焊接完成，同時應避免樹膠膠體浸入錫槽內。

b.烙鐵：用300W的烙鐵，其尖端溫度不得高於350℃且5秒以內一次焊接完成。

2).焊接時請勿在產品施加外力，產品引腳成形必須在焊接前完成，以免影響產品接收性能。

3).線路板上的安裝孔間距請與產品腳間距離保持一致。

4).產品在高溫狀態下進行載切引腳容易產生性能不良，請在常溫在下或焊接前進行引腳載切;

5).引腳彎折成型條件：a.彎折點需離樹脂膠體根部2MM以上。b.須在焊接前或完全冷卻狀態下。

6).請注意保護紅外線接收器的接收面，沾污或磨損後會影響接收效果，切勿用高腐蝕性溶濟對產品進行清洗，以免腐蝕產品影響性能，推薦使用酒精擦拭或浸漬且在常溫下不得超過3分鐘。

7).產品為靜電敏感元件，使用前請採取相應的防靜電保護措施（人員、設備、台面、地面等）。
