L4S5M

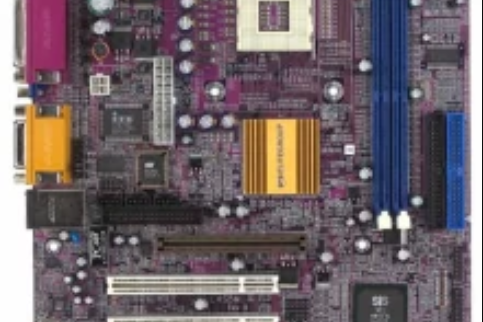

L4S5M是精英（ECS）基於矽統（SiS）645晶片組推出的Micro ATX架構主機板，由SiS公司設計生產，現已停產。其採用244mm×244mm四層板型設計，支持IntelSocket 478封裝的Pentium 4處理器（1.5GHz至2.2GHz以上），前端匯流排頻率為400MHz。

該主機板配備2條DDR333記憶體插槽（最大支持2GB容量），擴展接口包括1個AGP 4X顯示卡插槽、3個PCI插槽和2個UDMA ATA 66/100 IDE連線埠，集成RealTek 8100/B網卡晶片與AC97音頻解碼晶片。電源系統採用標準20-pin ATX與4-pin 12V接口，內置硬體監控功能，BIOS支持8.4GB以上硬碟識別和多設備啟動選項。其創新布局將網卡與USB接口移至音效卡旁，減少電源模組干擾，提升信號穩定性。

基本介紹

• 中文名：L4S5M
• 集成晶片：音效卡
• 主晶片組：SIS 645
• 晶片廠商：SIS

主機板晶片

音頻晶片 內建AC97 Audio Codec音效晶片

圖形晶片 無

網卡晶片 System Hardware Monitor: Built-in IT8705F,LAN: RealTek 8100/B

CPU規格

CPU描述 支持Intel Socket478封裝Pentium 4處理器1.5GHz至2.2GHz或更高

CPU插槽 Socket 478

支持CPU數 1

匯流排頻率(MHz) 400MHz

記憶體規格

記憶體類型 DDR

記憶體描述 2條 184線 DDR 記憶體插槽，支持 2.5V DDR SDRAM (DDR333),最高記憶體容量支持2GB DDR

擴展插糟

顯示卡插槽 1 x AGP 4X 插槽

PCI 插槽 三個 PCI 2.2規格 32-bit 插槽 (支持 3.3V / 5V PCI )

IDE 插槽 板載2 x UDMA ATA 66/100主控匯流排 IDE 連線埠

FDD 插槽 板載1 個 FDD

I/O接口

USB 接口 板載 2 個 USB 連線埠，2 個線連的 USB 連線埠（連線可選）

PS/2接口 一個PS/2鍵盤接口和一個PS/2滑鼠接口

並口串口 一個並口（EPP/ECP）與二個串口

外接連線埠 1 x CNR (通訊網路插卡) 插槽, 板載1 個 Gameport, 1 個 Line-in, 1 個 Line-out, 1 個 MIC

板型

主機板板型 Micro ATX板型

外形尺寸 244mm x 244mm　四層

軟體管理

BIOS性能 2Mbit Flash RAM Award BIOS,支持大於8.4GB的硬碟和防病毒功能,自動檢測和報告系統健康狀況,可由IDE#1~#4, SCSI, LS120, ZIP & CD-ROM 啟動,自動檢測 CPU 電壓

電源管理 具有LAN，MODEM和鍵盤喚醒功能

其它參數

超頻功能 硬體監控系統電壓檢測 (Vcore,VDD ,Vcc,+12V)

電源插口 ATX 20-pin 電源標準接口和 ATX 4-pin 12V 標準接口

現已停產
