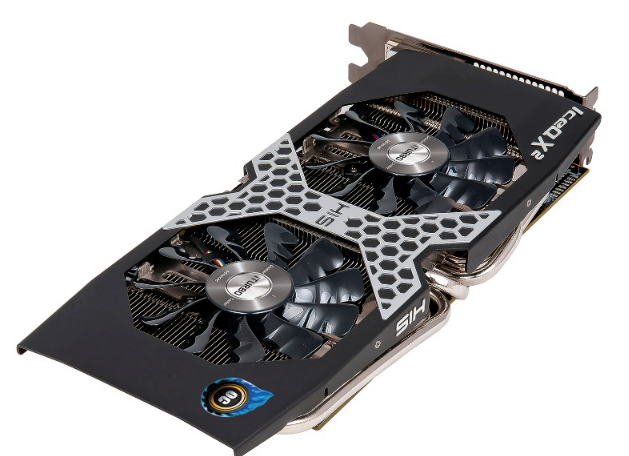

HIS R9 285 冰酷 OC版

HIS R9 285 冰酷 OC版是HIS公司基於AMD Radeon R9 285晶片（核心代號Tonga）打造的主流級顯示卡。該卡採用28納米工藝製造，配置1792個流處理器，核心頻率出廠超頻至938MHz，配備2GB GDDR5顯存（256bit位寬/5500MHz頻率），支持PCI Express 3.0接口。

顯示卡採用IceQ X冰酷散熱方案，包含雙9cm靜音風扇、5根6mm鍍鎳熱管及鋁合金導風罩。接口組合包含雙DVI、HDMI和DisplayPort，需雙6pin外接供電並建議搭配500W以上電源。實測待機功耗78W，滿載功耗269W，3DMark Fire Strike負載溫度67℃。

基本介紹

• 中文名：HIS R9 285 冰酷 OC版
• 晶片廠商：AMD
• 顯示卡晶片：Radeon R9 285
• 顯存容量：2GB
• 核心頻率：938MHz
• 上市時間：2014年12月
• 產品類型：主流級顯示卡

重要參數

顯示卡類型：主流級

核心頻率：938MHz（相對於公版的918MHz高出20MHz）

顯存頻率：5500MHz（實際運行頻率，標準頻率為6000Mbps）

顯存位寬：256bit

顯存顆粒：爾必達 W2032BBBG-6A-F，單顆容量2Gb（256MB）

產品設計

HIS R9 285冰酷OC版顯示卡採用緊湊型板型設計，其中4+1相供電位於GPU的左側，8顆顯存則圍繞著GPU排列，顯示卡採用4相核心供電和1相顯存供電設計。

每相供電均配置有“一上一下”兩個MosFET，其中上橋MosFET使用的是安森美4928N，下橋使用的則是安森美4983NF，供電PWM晶片為安森美NCP81022，支持4+1相供電控制，在顯示卡的右端還有2相供電，它們主要是+12V輸入的整流濾波電路，濾波用的固態電容為萬裕ULR系列，整流用MosFET則為安森美4927N和4935N，顯示卡供電電路上還覆蓋有散熱片。

該顯示卡使用了自行設計的IceQ X冰酷散熱器，配備有純銅底座、2個9cm風扇和5根6mm直徑鍍鎳純銅熱管，鋁製散熱鰭片則以回流焊的方式與熱管結合，相互之間也有進行扣Fin處理，風扇扇葉採用了獨特的帶鰭片式設計，據稱在增強風壓的同時也可以降低風扇噪音。

性能測試

在2014年10月的評測中，HIS R9 285 冰酷 OC版顯示卡的默認頻率為938MHz，高於公版的918MHz，在3DMark FireStrike極限模式中得分為3417分。超頻測試中，該顯示卡頻率可鎖定在1032MHz，超頻幅度10%，但受限於頻率提升幅度和2GB/256bit顯存規格，超頻前後在《使命召喚10:幽靈》和《神偷4》等遊戲中的性能提升幅度不大。在室溫約22℃的封箱測試中，待機時GPU溫度為32℃，風扇轉速約1400RPM；在3DMark Cloud Gate Demo或Fire Strike綜合測試負載下，GPU核心溫度穩定在67℃，風扇轉速在2200-2300RPM之間。功耗測試顯示，待機整機功耗為78W，3DMark Cloud Gate Demo負載下整機功耗為238W，3DMark Fire Strike綜合測試負載下整機功耗為269W，因此建議玩家使用額定功率不低於300W的電源，推薦使用額定功率不少於400W的電源產品。

產品型號

HIS R9 285冰酷OC版顯示卡默認頻率為938MHz，相對於公版的918MHz高出20MHz，在超頻測試中頻率鎖定在1032MHz，超頻幅度10%，並在3DMark FireStrike極限模式中得分3417。該顯示卡進行了《使命召喚10:幽靈》和《神偷4》的遊戲測試，超頻性能不如預期，可能因顯示卡體質問題，且由於頻率提升不大和2GB/256bit顯存規格限制，超頻前後性能提升幅度不大，核心功耗較低。

行銷與銷售

2014年12月，HIS R9 285 冰酷 OC版進入市場；至2026年1月，該產品仍在市售。

詳細參數

顯示晶片系列	AMD R9 200系列
製作工藝	28納米
核心代號	Tonga
CUDA核心	1792個

顯存規格
顯存類型	GDDR5
最大解析度	4096×2160

顯示卡接口
接口類型	PCI Express 3.0 16X
I/O接口	1×DisplayPort接口，1×HDMI接口，2×DVI接口
電源接口	6pin+6pin

其它參數
散熱方式	雙風扇散熱+散熱片（靜音）+熱管散熱
3D API	DirectX 11.2
支持HDCP	是
產品尺寸	270×140×42mm
建議電源	500W以上
其它特點	支持CrossFire技術
