HCPL-4504

HCPL-4504 系列具備短傳播延遲和高 CMR，並提供保證的傳播延遲差 (tPLH - tPHL)，這些功能使 HCPL-4504 成為 IPM 變頻器死區時間和其他開關問題的理想方案。

基本介紹

• 中文名：HCPL-4504
• 最大波特率：1 MBps
• 最大工作溫度：+ 100 C
• 最小工作溫度：- 55 C
• 所屬品牌：Avago

型號介紹

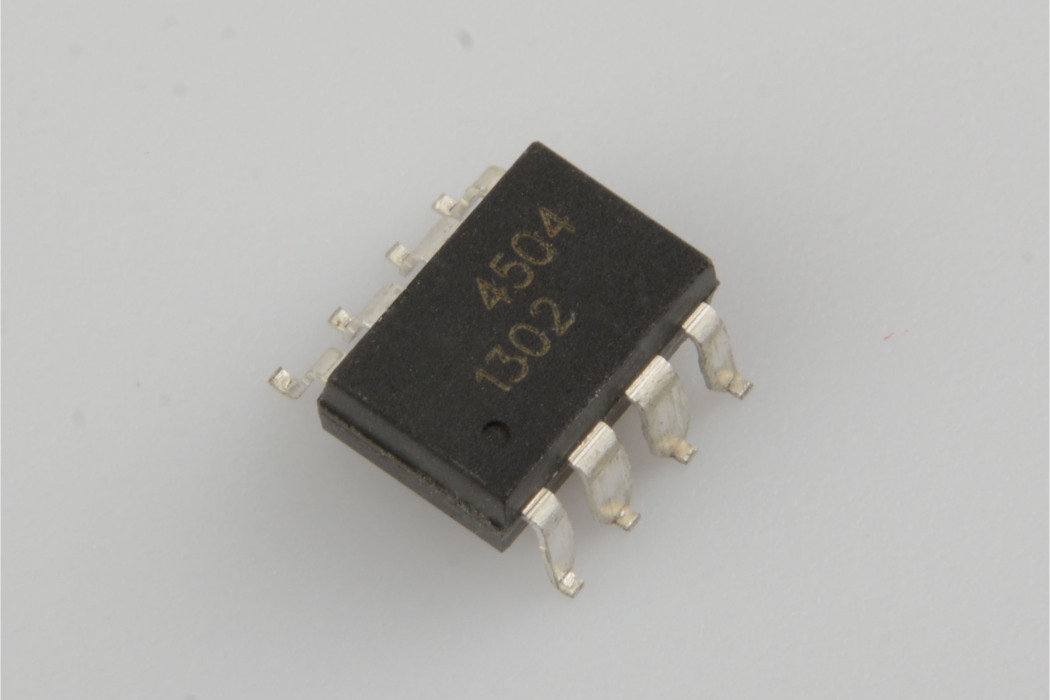

HCPL-4504 包含 GaAsP LED，並通過光學耦合到高增益光檢測器。

HCPL-4504 的 CTR、傳播延遲和 CMR 是以 TTL 負載和驅動條件以及智慧型功率模組 (IPM) 負載和驅動情況設計，並提供有 TTL 和 IPM 條件下規格和典型性能圖協助簡化套用設計。

這個單通道光電耦合器采 8-Pin DIP 封裝供貨。

二極體電晶體光電耦合器在發光二極體和光檢測器間使用絕緣層提供輸入和輸出間的電氣絕緣。光二極體偏壓和輸出電晶體集電極的獨立接線可以通過降低基極到集電極電容將速度提高到傳統光電晶體耦合器的百倍以上。

詳細參數

最大正向二極體電壓	1.7 V
最大反向二極體電壓	5 V
最大輸入二極體電流	25 mA
最大功率耗散	100 mW
封裝	DIP-8
包裝	Tube
輸入類型	DC
絕緣電壓	3750 Vrms
輸出設備	Phototransistor
描述	高速光耦合器 1MBd 1Ch 12mA
製造商	Avago
產品種類	高速光耦合器
通道數	1 Channel

產品特點

• 短傳播延遲適合 TTL 和 IPM 套用
• VCM = 1,500V時 15kV/µs 高共模瞬變抑制 (CMR) 能力 TTL/負載驅動
• TA = 25°C 時高 CTR，HCPL-4504 > 25%
• 電氣特性適合通用 IPM 套用
• TTL 電平兼容
• 0°C 到 70°C性能保證
• 集電極開路輸出
• 安全規範認證：- UL 3,750Vrms/1min，選擇為 020 時 5,000Vrms/1min- CSA- IEC/EN/DIN EN 60747-5-2，選擇為 060 時 VIORM = 630peak
• 選擇包括：
• 選擇包括：- 020 = UL 5,000Vrms/1min- 060 = IEC/EN/DIN EN60747-5-2- 300 = 鷗翼型引腳封裝- 500 = 卷帶式封裝- xxxE = 無鉛

套用

• 變頻器電路和智慧型功率模組 (IPM) 接口，> 10kV/µs 共模瞬變抑制 (CMR) 能力和 tPLH - tPHL 保證規格
• 長線接收器：更短傳播延遲和低輸入輸出電容
• 高速邏輯接地隔離：TTL/TTL、TTL/CMOS、TTL/LSTTL
• 取代脈衝變壓器，節省電路板空間並減輕重量
• 模擬信號接地隔離，內置光檢測器帶來比電晶體型式更佳的線性度
