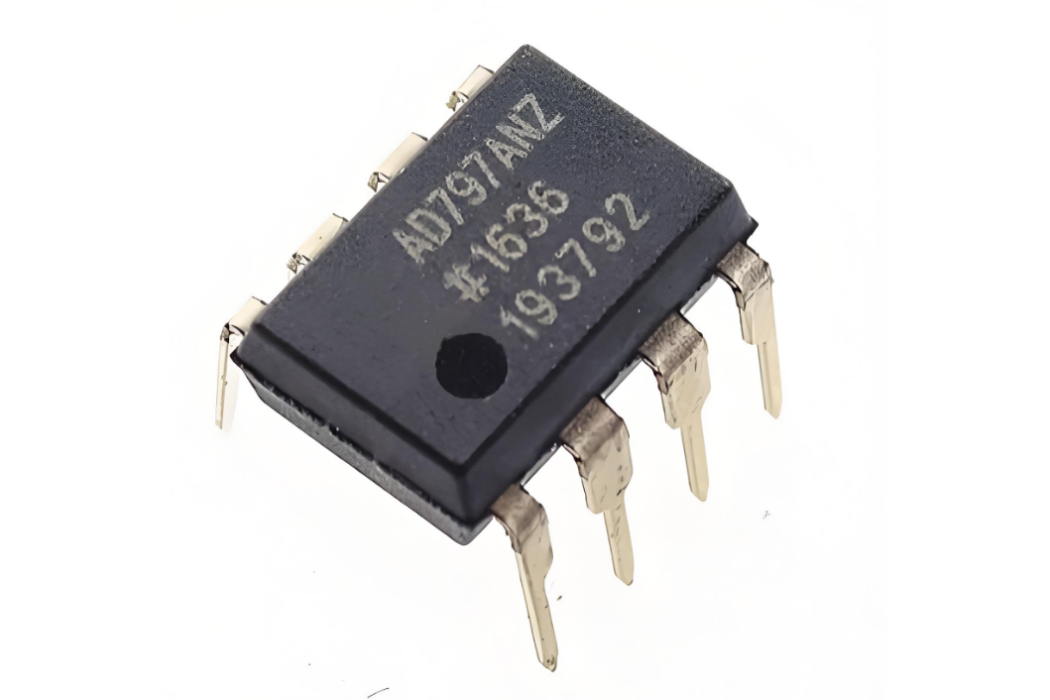

AD797是一款極低噪聲、低失真運算放大器，非常適合用作前置放大器。
基本介紹
- 外文名：AD797
- 所屬學科：物理學
- 屬性：放大器
- 特點：低噪聲、低失真
產品簡介,技術特徵,
產品簡介
AD797:超低失真、超低噪聲運算放大器
它在音頻頻寬上具有低噪聲(0.9 nV/√Hz)和低總諧波失真(-120 dB)特性，能夠達到麥克風和調音台中對前置放大器的較寬動態範圍要求。此外還具有出色的壓擺率(20 V/µs)和增益頻寬(110 MHz)，因而非常適合低頻超聲套用。
AD797也適合要求極寬動態範圍的IR和聲納成像套用。低失真和16位建立時間特性，使之非常適合緩衝Σ-Δ型ADC的輸入或高解析度DAC輸出，特別是在地震監測和頻譜分析儀等關鍵套用中。輸出電流驅動為50 mA，額定電源電壓範圍為±5 V至±15 V，這些重要特性使該器件也非常適合用作通用放大器
技術特徵
低噪聲:輸入電壓噪聲(1 kHz)：0.9 nV/√Hz（典型值），1.2 nV/√Hz（最大值） 輸入電壓噪聲（0.1 Hz至10
Hz）：50 nV峰峰值
低失真:總諧波失真：-120 dB (20 kHz)
出色的直流精度 輸入失調電壓：80 µV（最大值） VOS 漂移：1.0 µV/°C
高輸出驅動電流：50 mA
出色的交流特性 16位建立時間：800 ns （10 V步進） 增益頻寬：110 MHz (G = 1000) 頻寬：8 MHz
(G = 10) 全功率頻寬：280 kHz （20 V 峰峰值） 壓擺率：20 V/µs
額定電源電壓：±5 V和±15 V
套用領域
專業音頻前置放大器
IR, CCD, 和聲納成像系統
頻譜分析儀
超聲前置放大器
地震探測器
Σ-Δ型ADC/DAC緩衝器
