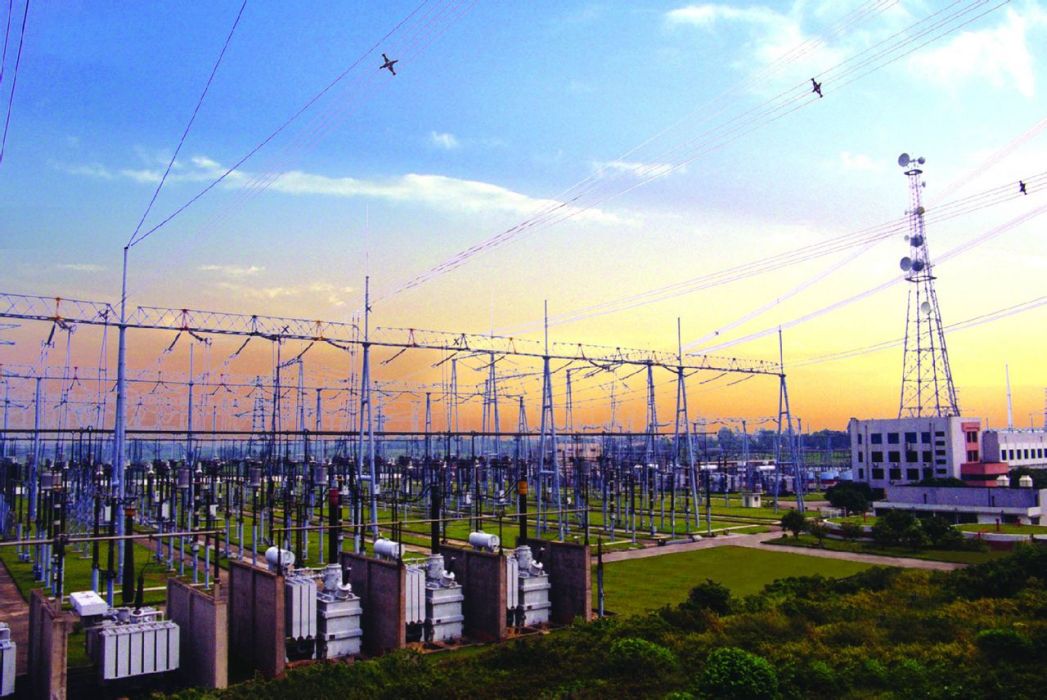

500kV變電站

500kV變電站

變電站,是電網中改變電壓的場所,一般指降壓變電站。

為了把發電廠發出來的電能輸送到較遠的地方,必須把電壓升高,變為高壓電,到用戶附近再按需要把電壓降低,這種升降電壓的工作靠變電站來完成。在我國,常見的交流輸變電電壓等級包括1000kV、750kV、500kV、330kV、220kV、110kV、66kV、35kV、20kV、10kV。

500kV變電站是指最高電壓等級為500kV的變電站,其輸入電能和輸出電能的電壓分一般為500kV和220kV。

基本介紹

  • 中文名:500kV變電站
  • 外文名:500kV Substation
500kV變電站一般為樞紐變電站。它在電力系統中的主要作用和功能是:1、匯集分別來自若干發電廠的主幹線路,並與電力網中的若干關鍵點連線,同時還與下一級電壓的電力網相連線;2、作為大、中型發電廠接入最高一級電壓電力網的連線點;3、幾個樞紐變電所與若干主幹線路組成主要電力網的骨架;4、作為相鄰電力系統之間的聯絡點;5、作為下一級電壓電力網的主要電源。
500kV降壓變電站站內一般包括500kV、220kV和35kV三個電壓等級。500kV側為受電端,可採用敞開式設備、GIS設備或HGIS設備;220kV側為送電端,可採用敞開式設備或GIS設備;35kV側一般用於站用電和無功補償,不帶用戶負荷,採用敞開式設備。
500kV變電站的500kV部分一般使用3/2 斷路器接線,即兩個元件引線用三台斷路器接往兩組母上,每一迴路由兩台斷路器供電,合環運行時。3/2 斷路器接線的主要優點包括運行安全可靠性高、調度靈活、倒閘操作方便等。
500kV變電站的220kV部分一般使用雙母雙分段(或帶旁路)接線,即每一迴路都是通過一台斷路器和兩組隔離開關連線到兩組母線上,電源線和出線可適當地分配在兩組母線,並可以通過母聯斷路器使兩組母線並列運行。
500kV變電站的35kV部分一般使用變壓器單元單母接線。
負責城市電網供電的500kV變電站,一般接入2-8回500kV線路以及8-16回220kV線路,配置2-4台主變壓器,單台容量一般為750-1500MVA,並根據負荷發展的需要具有一定的可擴展性。
