30209軸承

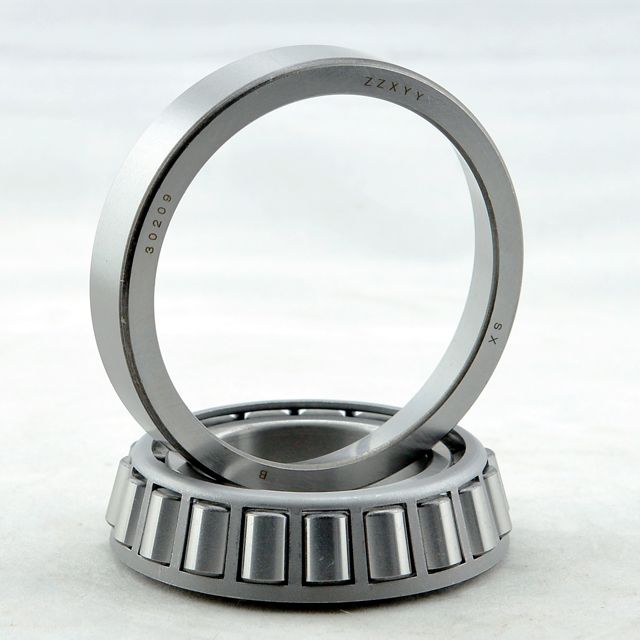

30209軸承是公制30000系列單列圓錐滾子軸承的典型代表，其內徑為45mm，外徑85mm，厚度範圍19-20.75mm（根據不同品牌存在差異）。該軸承額定動載荷可達67.8-74.1kN，靜載荷76.5-89kN，採用衝壓鋼保持架結構，有效作用點距離為18.6mm。適用於高轉速（脂潤滑轉速4500-6000r/min）與重載荷工況，廣泛配套於工程機械、汽車轉向系統、製藥設備等工業場景。

基本介紹

• 內徑：45mm
• 外徑：85mm
• 厚度：19-20.75mm
• 動載荷：67.8-74.1kN
• 靜載荷：76.5-89kN
• 重量：0.442-0.49kg

技術參數

軸承主要技術指標涵蓋：

• 幾何尺寸：內圈大端面倒角1.5mm，有效寬度B=19mm，C=16mm，保持架參數Aa=1.10/Ab=3.80
• 承載能力：動態載荷Cr值67.8kN（HCH品牌）至74.1kN（TIMKEN品牌），靜態載荷Cor值76.5kN（SKF品牌）至89kN（TIMKEN品牌）
• 轉速限制：脂潤滑轉速4500-6000r/min，油潤滑轉速5600-8000r/min
• 質量參數：鋼製保持架重量0.442kg（華軸網數據）至0.49kg（凱諾永晟數據），差異源自製造公差與材料批次

結構特性

該軸承具有典型圓錐滾子軸承結構特徵：

• 單列圓錐滾子呈錐角排列，內/外圈滾道錐面頂點交匯於軸承中心線，形成純滾動接觸
• 採用衝壓鋼板保持架，保持架軸向引導間距Aa=1.10mm，徑向間隙Ab=3.80mm
• 分離式設計支持內圈組件與外圈單獨安裝，滾子與滾道接觸線最佳化設計提升載荷分布均勻性

套用領域

作為重載高速軸承，主要套用於：

• 工程機械：旋振篩、制砂機、行星減速機的傳動支承
• 汽車工業：轉向銷總成、輪轂單元
• 專用設備：海德堡印刷機滾筒支承、振動試驗機激振器
• 精密機械：貼片機、多級泵推力平衡裝置

型號對照

國際主流品牌對應型號包括：

• SKF：30209 J2/Q（後綴表示特殊熱處理工藝）
• NSK：HR30209J（J表示衝壓鋼保持架）
• NTN：4T-30209（4T代表加強型設計）
• FAG：30209A（A標識最佳化內部游隙）

安裝規範

軸承安裝需遵循：

• 軸肩高度不超過內圈大端面倒角半徑1.5mm
• 配合表面粗糙度Ra≤1.6μm，避免劃傷滾道
• 軸向預緊力控制在動態載荷的5-10%，過盈配合推薦k5/m5級
• 潤滑脂填充量為自由空間30-50%，高溫工況建議使用合成潤滑脂
