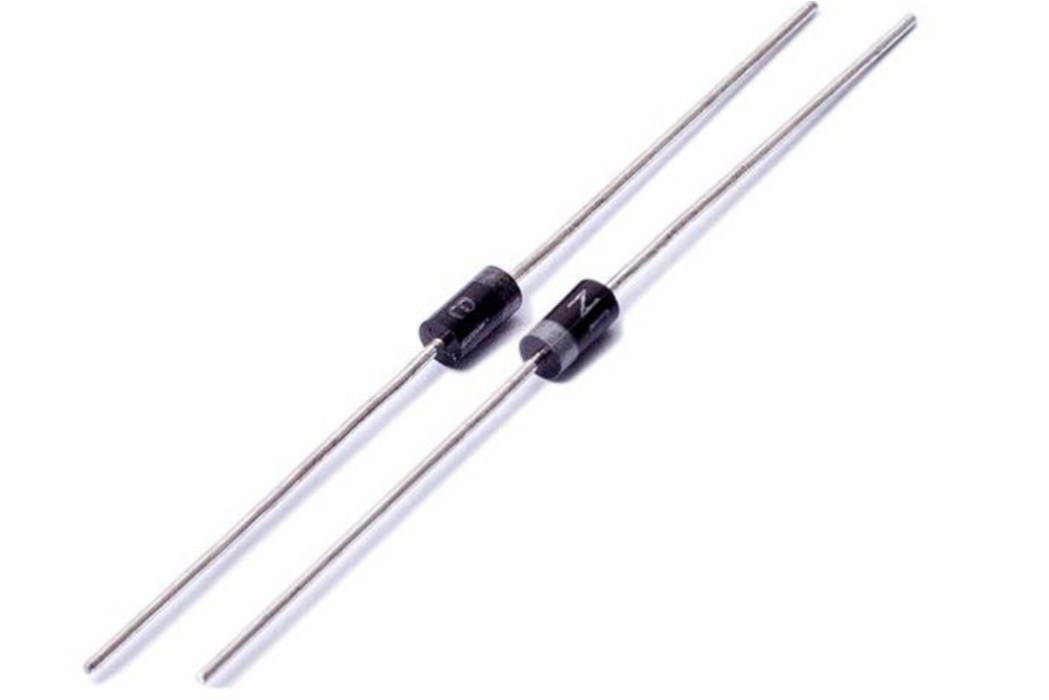

1N5819

1N5819 是一款廣泛套用於高頻整流電路的肖特基二極體型號，其核心特性包括低正向壓降（典型值0.55V至0.6V）和極短的反向恢復時間（小於10ns）。該二極體最大反向耐壓為40V，平均整流電流1A，工作溫度範圍覆蓋-65℃至+125℃，適用溫度特性因封裝廠商差異略有不同。封裝形式包括SOD-123FL、SMA DO-214AC及DO-41等，支持SMT安裝。山東晶導微電子、ST意法半導體、ON Semiconductor等廠商均提供該型號產品。

基本介紹

• 類型：肖特基二極體
• 反向耐壓：40V
• 平均電流：1A
• 正向壓降：≤600mV
• 封裝類型：DO-41/SOD-123FL
• 極性標識：色環陰極端

技術參數

• 電氣特性：
• 最大重複峰值反向電壓：40V
• 平均整流電流：1A（持續工況）
• 正向壓降：0.55V（1A電流時），反向漏電流≤1mA（25℃）
• 反向恢復時間：＜10ns

溫度特性：

• 工作溫度範圍：-65℃至+150℃（典型值），部分廠商型號上限為+125℃或+100℃
• 存儲溫度：-50℃至+150℃

封裝與尺寸

1N5819 採用多規格封裝：

• SOD-123FL：尺寸2.90×1.90×1.10mm
• SMA DO-214AC：尺寸2.90×1.90×1.10mm
• DO-41-2：適用於工業級套用

套用場景

主要用於開關電源、DC-DC轉換器及防反接電路，其低功耗特性適用於便攜設備。2022年技術文檔顯示，該型號兼容SMT工藝，支持自動化貼裝。

生產與供應

• 主要廠商：山東晶導微電子（SOD-123FL封裝）、ST意法半導體（DO-41封裝）、ON Semiconductor（DO-41封裝）
• 供應信息：截至2025年，深圳市桔易電子等供應商提供現貨分銷服務。
