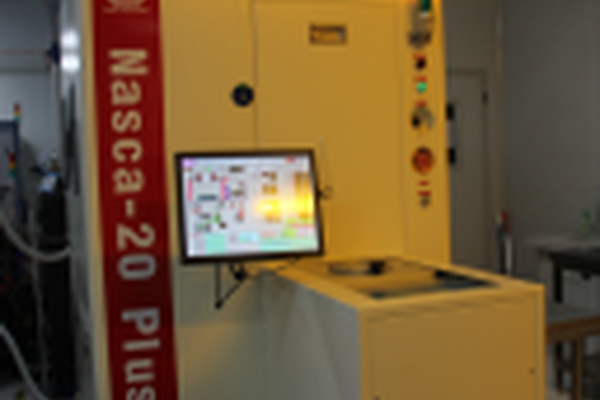

15-ICP刻蝕機是一種用於電子與通信技術領域的工藝試驗儀器，於2018年12月29日啟用。
15-ICP刻蝕機是一種用於電子與通信技術領域的工藝試驗儀器，於2018年12月29日啟用。技術指標Main Unit：750(W) x 2100(D) x 1800(H)mm；Pump Unit：700(W) x 69...
ICP乾法刻蝕機是一種用於材料科學、物理學、電子與通信技術、動力與電氣工程領域的科學儀器，於2013年10月29日啟用。技術指標 1. 反應腔室本底真空：＜1 x 10-6 mbar (1x 10-4 Pa)，抽真空2小時後 2. 反應腔室漏率：＜5 x 10-4 mbar？l/s 3. 預真空室本底真空：＜1 x 10-1 mbar (10 Pa) 4...
ICP刻蝕機 ICP刻蝕機是一種用於材料科學領域的工藝試驗儀器，於2012年3月2日啟用。技術指標 TCP刻蝕機的刻蝕解析度：100nm；基片尺寸：2英寸、4英寸。主要功能 用於Si、GaN、藍寶石等材料的乾法蝕刻。
ICP寶石刻蝕機 ICP寶石刻蝕機是一種用於物理學、電子與通信技術領域的工藝試驗儀器，於2011年12月27日啟用。技術指標 二氧化矽刻蝕選擇比：4:1~10:1；刻蝕尺寸：2寸*7片。主要功能 對寶石、GaN等材料進行精細加工。
ICP金屬刻蝕機 ICP金屬刻蝕機是一種用於物理學、電子與通信技術領域的工藝試驗儀器，於2012年7月7日啟用。技術指標 刻蝕速率〉200nm/min。主要功能 金屬及合金的精細結構的乾法刻蝕。
ICP刻蝕系統是一種用於物理學領域的物理性能測試儀器，於2015年5月25日啟用。技術指標 1.片內均勻性（3”）4%（距離基片邊緣3mm處） 2.批-批均勻性（3”）4%（距離基片邊緣3mm處） 3.極限真空度（在12小時以內）3*10-7Torr 4.ICP功率：3000W,頻率13.56MHz。主要功能 用於乾法刻蝕GaAs,GaN,InGaAs,HfOx...
高精度ICP刻蝕機是一種用於信息科學與系統科學、物理學、工程與技術科學基礎學科、材料科學領域的工藝試驗儀器，於2019年11月22日啟用。技術指標 最大可支持6英寸；刻蝕室極限真空度：≤6E-5 Pa；RF Plasma射頻發生器功率3 KW； RF Bias射頻發生器功率300W； 最低工藝氣壓2mTorr；工藝氣體氣路4路; 片內刻蝕均勻...
氧化矽ICP刻蝕機 氧化矽ICP刻蝕機是一種用於物理學、電子與通信技術領域的工藝試驗儀器，於2005年9月21日啟用。技術指標 刻蝕均勻性：+/-5% ；與光膠選擇性：＞3:1。主要功能 微細圖形乾法刻蝕SiO2、SiN、SiON。
深矽ICP刻蝕機是一種用於信息科學與系統科學、物理學、工程與技術科學基礎學科、材料科學領域的工藝試驗儀器，於2019年5月17日啟用。技術指標 1. 通用刻蝕：刻蝕深度（150um），刻蝕速度（8um/min）; 2. 高速刻蝕：刻蝕深度（150um），刻蝕速度（20um/min）； 3. 低速刻蝕，側壁光滑：刻蝕深度（75um），刻蝕...
高性能ICP刻蝕機 高性能ICP刻蝕機是一種用於信息科學與系統科學領域的工藝試驗儀器，於2018年11月30日啟用。技術指標 環境溫度： 23±3℃ 環境濕度： ≤ 60% RH 刻蝕深度均勻性差異小於5%；可進行4英寸基片刻蝕。主要功能 用於III-V材料的乾法刻蝕。
ICP乾法金屬刻蝕系統是一種用於化學、物理學領域的科學儀器，於2016年11月25日啟用。技術指標 晶圓尺寸：最大6英寸 下電極：He背冷 反應氣體：O2、Ar、Cl2、BCl3、SF6 刻蝕均勻性：≤6%。主要功能 通過電感耦合電漿輝光放電分解反應氣體，對樣品表面進行物理轟擊及化學反應生成揮發性氣體，達到刻蝕的目的。
ICP刻蝕機-F ICP刻蝕機-F是一種用於數學領域的分析儀器，於2013年9月1日啟用。技術指標 介電材料刻蝕：ICP模式；刻蝕精度：0.35微米。主要功能 自動化操作，刻蝕方式： ICP模式；刻蝕精度：0.35微米；主要刻蝕介質：Si3N4、Si、POLY-Si、SiO2等材料.刻蝕尺寸：6英寸、4英寸。均勻性小於5%。
ICP乾法刻蝕系統 ICP乾法刻蝕系統是一種用於統計學領域的分析儀器，於2006年8月1日啟用。技術指標 1*10-6pa。主要功能 ICP乾法刻蝕系統。
