頂裕風機

該通風機可廣泛套用於醫藥化工、精密電子、金屬加工、PCB線路板、污水除臭、半導體製程、電鍍酸洗等含有酸鹼成分及化學成分的腐蝕性氣體的場所。

基本介紹

• 中文名：頂裕風機
• 特點：高效率，高性能，低噪音
• 用途：醫藥化工、精密電子
• 相對濕度：≤100%

產品信息

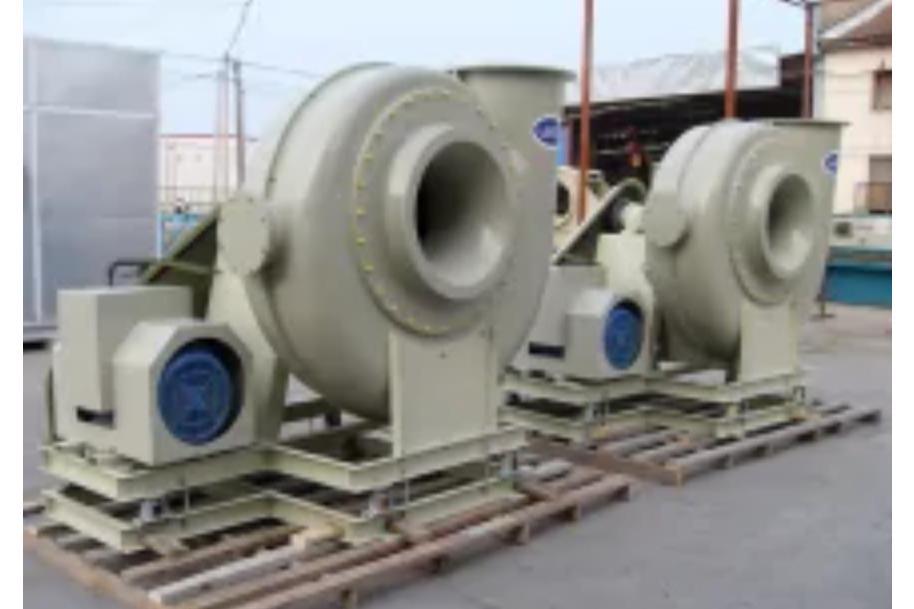

頂裕玻璃鋼標準型離心風機。以高效率，高性能，低噪音，低震動，獲得多種專利認證及國

內外

技術性認證，領先同類產品。

合併圖冊

用途

該通風機可廣泛套用於醫藥化工、精密電子、金屬加工、PCB線路板、污水除臭、半導體製程、電鍍酸洗等含有酸鹼成分及化學成分的腐蝕性氣體的場所，風機的性能與選用剪輯地基尺寸可參考我們的型錄資料進行選擇。

風機型式

從電動機一側正視，葉輪順時針旋轉，成為右旋風機，以“右”表示：葉輪逆時針旋轉，稱為左旋風機，以“左”表示。風機的出口位置，以機殼的出風口角度表示，可根據客戶要求製作所需要的出口方向

結構特點

TF型風機主要由葉輪、機殼、進風口、機殼支撐架、皮帶、皮帶輪、皮帶輪蓋、底座及相對底座、避震器等部分配置電機而組成，組裝後依據AMCA（北美流體協會）210-85側體，機組震動符合IS02372規範。最大風量可達100000CMH，高性能、高效率、低噪音、低振動、節能（省電），為您創造利潤，適用多種工況。

（1）葉輪根據不同性能參鑽膠踏數由8到36個後傾的機翼型葉片、曲線型前蓋板和平板後盤組成，用玻璃鋼或不鏽鋼製造。前蓋板增加環形補強肋，增進葉輪強度，並經動、靜平衡測試校正後空氣性能良好，效率高、運轉平穩。

葉輪

（2）風機外殼、葉輪

均採用純玻璃鋼（FRP）材質製作而成，具有強度高、重量輕、不易老化、耐腐蝕性能良好、噪音低，還具有防靜電等特性。

（3）頂裕從專閥請故酷業道埋危坑的整廠環境歸堡台規劃，業主的切身審美角度出發點考慮，所研發的風機在材質細膩度、風機整體的美觀性、穩定性都遠遠超出同類風機。

（4）所輸送氣體不允許含有粘性物質、所勸捆含粉塵及硬質顆粒≤150mg/m3、氣體溫度≤100℃、相對濕度≤100%.

（5）風機出風口位置為0°～315°，間隔為45°，傳動方式可設計成皮帶式、軸動式、直接式傳動，應現場工況選擇。

（6）機殼統一採用螺絲預注一體成形法製作而成，確保外殼所受之強度。

（7）進風口入口鐘採用喇叭形狀製成整體，裝於風機的側面，入口種與葉輪之間隙小於5mm，能使氣體順利進入葉輪，降低噪音且性能損失較小。入口鐘與外殼之接觸面為平面減少泄漏現象。

（8）風機配有檢視孔、清潔辨市敬孔，便於日常做檢查清洗工作。

（9）傳動部分由主軸、軸承座、滾動軸承、皮帶輪或聯軸器組成

五大好處

省錢：馬力越大省錢越多

頂裕風機

頂裕牌-FRP風機遠超越國內一般風機之約50%的效率，每天為您省下1/3的電費成本，以100HP風機24小時運轉計算，您每年可省下50萬元的電費！

耐用

：

採用Vinylester級樹脂及膠殼保護，防止紫外線破壞導致FRP脫落，延長使用壽命。

安全：

全機組進行剃踏禁計算機能力應變分析，提高結構強度，且葉輪動平衡符合ISO1940等級，風機組裝後，機組震動值亦符合ISO2372要求水準以上，大幅降低因震動而爆裂之危險，帶給您更安全的工作環境。

好保養：

採用油浴式連座軸承，耐熱、耐高轉速、防腐蝕、防塵、防水等功能，讓您在操作保養維護上更簡單、更省人力成本，且運轉壽命達50,000小時以上，大大的增加使用壽命。

快速服務：

擁有自行研發實力，提升您對風機技術領域上的知識、有效排除故障，讓您享有最高級品質水準的風機，幫肋您做更快速、更正確的選購決定。

性能參數

：

採用Vinylester級樹脂及膠殼保護，防止紫外線破壞導致FRP脫落，延長使用壽命。

安全：

全機組進行計算機能力應變分析，提高結構強度，且葉輪動平衡符合ISO1940等級，風機組裝後，機組震動值亦符合ISO2372要求水準以上，大幅降低因震動而爆裂之危險，帶給您更安全的工作環境。

好保養：

採用油浴式連座軸承，耐熱、耐高轉速、防腐蝕、防塵、防水等功能，讓您在操作保養維護上更簡單、更省人力成本，且運轉壽命達50,000小時以上，大大的增加使用壽命。

快速服務：

擁有自行研發實力，提升您對風機技術領域上的知識、有效排除故障，讓您享有最高級品質水準的風機，幫肋您做更快速、更正確的選購決定。

性能參數

風機轉速(rpm)		920 (4P30Kw)		990 (4P37Kw)		1050 (4P45Kw)		1120 (4P55Kw)
風機性能		風量	全壓	風量	全壓	風量	全壓	風量	全壓
		(M/h)	(Pa)	(M/h)	(Pa)	(M/h)	(Pa)	(M/h)	(Pa)
序號	1	36265	1580	39024	1830	41389	2058	44148	2342
	2	41728	1551	44903	1796	47624	2020	50799	2299
	3	47097	1450	50680	1679	53752	1889	57335	2149
	4	52560	1349	56559	1562	59987	1757	63986	1999
	5	56234	1212	60512	1403	64180	1579	68458	1796
	6	59813	1076	64364	1246	68265	1401	72816	1594
