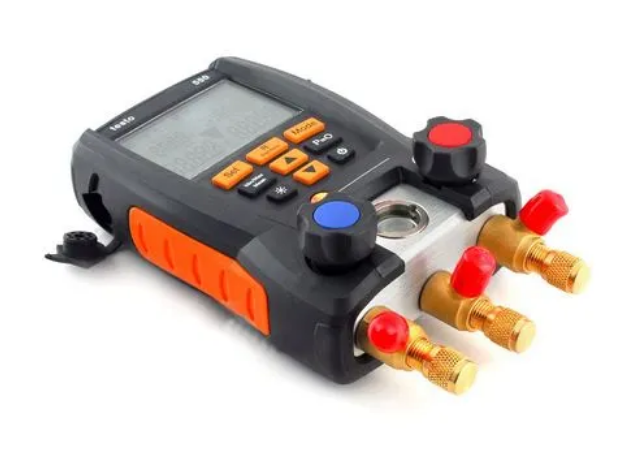

電子歧管儀

電子歧管儀（Digital Manifold）是製冷系統維護中使用的檢測工具，具備壓力、溫度測量及數據記錄功能。主要廠商包括Testo、精創電氣、Mastercool等。

該儀器主要用於空調、製冷及熱泵系統的調試、維修與維護。其核心功能包括測量系統壓力與溫度，實時計算並顯示過熱度與過冷度，進行帶溫度補償的氣密性測試和抽真空操作。部分型號內置多種製冷劑資料庫，支持數據記錄，並可通過連線手機APP或軟體進行數據分析。

基本介紹

• 中文名：電子歧管儀
• 外文名：Digital Manifold
• 類別：製冷工具

電子歧管儀是一款集測量壓力、溫度為一體的檢測工具，電子歧管儀（Digital Manifold）是製冷系統維護中使用的檢測工具，具備壓力、溫度測量及數據記錄功能，能夠實時計算並顯示製冷系統的過熱度、過冷度，並進行帶溫度補償的氣密性測試和真空度測量。主要套用於製冷系統檢漏、抽空、製冷劑充注，其套用範圍涵蓋空調系統、製冷系統以及熱泵系統的安裝、調試、維修、維護全過程。相較於傳統的機械錶盤式歧管儀，電子歧管儀具有讀數精確、功能集成、智慧型化程度高、可連線電腦軟體進行數據分析與管理等優點，非常適於製冷系統試運行和日常的排查、保養維護，從而達到節能增效的目的，對保護環境也有積極的作用。

產品規格

電子歧管儀是一種集壓力、溫度、真空度測量及數據計算於一體的智慧型製冷檢測工具，主要套用於製冷系統檢測、抽真空、製冷劑加注回收。

其壓力測量量程通常覆蓋-1 bar至60 bar，精度可達滿量程的±0.5%至±0.75%，解析度可達0.01 bar或0.1 psi。溫度測量量程通常為-50°C至+150°C，精度可達±0.5°C，解析度為0.1°C。真空測量量程為-1 bar至0 bar，精度為滿量程的±1%，解析度可達1 mbar或500 micron。

常見型號內置製冷劑資料庫，例如testo 557內置40種製冷劑，testo 550-1內置39種，Mastercool四通數字歧管儀內置超過60種，AUTOOL LM150內置93種，精創LMG-10支持88種冷媒。

儀器的操作溫度範圍通常在-20°C至+50°C，存儲溫度範圍在-20°C至+60°C。多採用乾電池供電，電池壽命因型號和使用模式而異，約40至150小時。重量約950克至1200克，尺寸緊湊，常見約200x113x62毫米或280x135x75毫米。通常配備3個或4個1/4"或7/16"-UNF標準壓力接口，以及2個NTC溫度探頭接口。

部分高端型號支持數據記錄功能，最長可達999小時或24小時，並支持通過USB連線及軟體更新製冷劑資料庫。此外，還具備藍牙/Wi-Fi連線、手機APP互動、紅外列印、帶溫度補償的氣密性測試以及自動熱泵模式切換等功能。

產品設計

電子歧管儀通常採用堅固的外殼設計以適應現場工作環境，旨在保護內部元件。部分型號自帶掛鈎，便於在現場懸掛操作。外殼材質多選用高強度工程塑膠並輔以矽膠包裹，以提升握持感與抗摔性能。為提升讀數便捷性，電子歧管儀普遍配備大尺寸液晶顯示屏並支持背光功能，以便在光線不足的環境下讀取數據，數字式顯示屏可以減少人為讀數誤差。部分高端型號還具備通過藍牙與手機套用或雲平台連線，實現數據遠程分析和管理的能力。

儀器標配多個壓力通道接口用於連線高低壓軟管，常見為3個或4個7/16"-UNF接口，以及至少2個NTC溫度探頭接口用於同步測量管道表面溫度。接口採用1/4英寸標準設計，確保了與通用工具的兼容性。多數產品採用多通路控制閥，便於技術人員切換測量通道或進行製冷劑充注、回收等操作。

整體設計趨向輕便緊湊，重量通常在950克至1200克之間，尺寸較小，便於攜帶和使用。部分產品套裝會配備專用的儀器箱，方便配件收納與運輸。

核心技術

電子歧管儀採用高精度電子式壓力感測器和溫度感測器（如NTC探頭）替代傳統機械錶，實現壓力、溫度的精確穩定測量，部分感測器具備溫度補償功能以減少環境溫度變化對壓力測量和氣密性測試結果的影響。

其智慧型計算與處理技術的硬體核心採用以ARM Cortex-M3等為核心的嵌入式微控制器作為運算與控制中樞，通過連線溫度探頭，儀器可實時自動計算並顯示系統的過熱度、過冷度、蒸發溫度及冷凝溫度，其內置多種製冷劑的壓力-溫度飽和特性曲線（遵循NIST標準），為智慧型計算提供數據基礎。

在數據互動與軟體平台方面，儀器支持長時間數據記錄功能（如24小時、999小時），可存儲多項工作數據，並通過USB、藍牙或紅外等接口與電腦、手機APP或印表機連線，進行數據傳輸、分析和現場列印，配套專業軟體（如德圖的EasyKool、Mastercool的數據記錄器套用、精創的雲平台等）用於數據分析、製冷劑管理、系統故障診斷、報告生成及設備維護。

系統架構與硬體設計採用多通路控制閥（如雙通路、四通路）實現製冷、制熱、真空、檢漏等多種工作模式的快速切換，採用高強度工程塑膠和防摔、防滑設計以堅固耐用，配備大尺寸背光液晶顯示屏避免人為讀數誤差，並採用電池供電，具備超低功耗和長續航能力（如150小時）。

行業技術正向更高程度的智慧型化、集成化發展，融合物聯網(IoT)、人工智慧(AI)進行故障診斷，並藉助5G、邊緣計算實現更高效的實時數據互動與遠程管理。

產品型號示例

德圖（Testo）系列產品線包含多種型號。testo 523內置30餘種製冷劑。testo 550-1與550-2內置39種製冷劑並具備帶溫度補償的氣密性測試功能。testo 557內置40種製冷劑並集成高精度真空感測器。testo 570-1與570-2支持紅外列印、多探頭連線，且記憶體可記錄999小時數據。

精創（Elitech）LMG-10電子歧管儀支持88種NIST標準冷媒，具備藍牙連線與雲平台數據互動功能，並集成了AI診斷輔助。

Mastercool四通數字歧管儀採用4閥控制設計，支持63種製冷劑，並具備PC在線上數據記錄與分析功能，可記錄長達24小時數據。

AUTOOL LM150數字歧管壓力測試儀內置93種製冷劑資料庫，並具備多單位切換、百分比真空測量等功能。

套用領域

電子歧管儀（數字歧管儀）是用於空調系統、製冷系統（含冷庫等商用及工業設備）與熱泵系統的安裝、調試、維修、維護、故障排查、製冷劑加注回收、抽真空及氣密性測試的專業工具。

市場概況

根據2025年發布的行業報告，2024年全球電子歧管儀市場規模約28.5億元人民幣（或3.94億美元），預計到2031年將增長至38.9億元（或5.47億美元），2025-2031年間的年複合增長率（CAGR）約為4.5%-4.8%。

全球主要生產商包括德國德圖（Testo）、美國Mastercool、Yellow Jacket、Robinair、Fieldpiece，中國精創電氣（Elitech）、東莞萬創電子製品等。

市場發展機遇與主要驅動因素包括政策紅利、技術融合與多領域需求爆發。

發展趨勢

物聯網(IoT)與人工智慧(AI)的深度融合是推動產品智慧型化升級的關鍵推力，未來將進一步融合5G、邊緣計算以實現更高效的實時數據互動與遠程診斷。

產品通過藍牙、Wi-Fi等無線技術連線手機APP或雲平台，實現遠程監控、數據分析和智慧型診斷已成為主流。配套的數據管理軟體功能日益強大，便於生成專業維修報告和進行系統能效分析。

電子歧管儀作為專業工具，其套用本身即有助於提升製冷系統能效、減少製冷劑泄漏，符合全球綠色製造與節能減排的巨觀趨勢。通過精準測量與智慧型分析，助力製冷系統達到最佳運行狀態，從而降低能耗。

市場研究報告顯示，到2030年，智慧型化電子歧管儀產品的市場滲透率有望突破40%。
