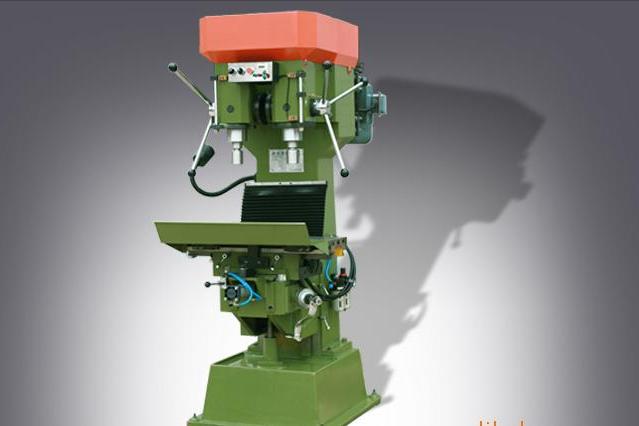

鑽孔攻牙機是數控金屬切削工具機，主要用於金屬零件的鑽孔及攻牙加工，屬於數控加工設備類別。典型廠商包括江蘇厚道數控、廣東鉅釜精密機械、福建祥德等，產品廣泛套用於機械五金、汽車配件、水暖閥門製造等領域。
該設備採用立柱與六點支撐底座結構，配合三軸線軌及伺服系統，可在高速位移（48-60米/分鐘）時保持穩定性。標準機型X/Y/Z軸行程多為400-1100mm級別，工作檯承重達400kg。配置直結驅動主軸，轉速最高24000rpm，標配夾臂式刀庫實現0.8-1.4秒快速換刀。部分機型具備雙軸同步加工能力，通過數控編程系統控制伺服進給，支持小直徑孔的高精度加工（重複精度±0.003mm）。
基本介紹
- 中文名：鑽孔攻牙機
- 釋義：一種金屬切削工具機
- 一般行程：500*400
- 特點：超大型立柱穩固、不變形等
- 工具機：1670*2250*2300mm
- 機械重量：3600kg
產品特點,基本參數,標準附屬檔案,
產品特點
鑽孔攻牙機具有超大型立柱穩固，不變形能高速位移60m/分
超大跨距底座，采六點支撐結購紮實，高速位移，不震動，不變形；鑽孔攻牙機的三軸可高速位移60m/分，速度快，節省加工時間；
高速鑽孔攻牙機
低慣性的主軸設計，主軸直結驅動，高穩定性，夾臂刀庫換刀快速準確，換刀時間為1.4秒，除零件加工外，這款鑽孔攻牙機非常適合鑽直徑較小的孔；且採用了高攻能AC主軸伺服馬達與人性化的對話式介面積，便於操作。
基本參數
一. 工具機標準規格
1.行程 | X 軸行程 500 MMY 軸行程 400MMZ 軸行程 300 MM |
2.主軸 | 主軸轉速 12000/ RPM 主軸孔錐度 錐度BT.30主軸鼻端至工作檯距離200-500MM 主軸中心至立柱軌面距離420mm |
3.進給 | X,Y,Z軸快速位移60000mm/min |
4.工作檯 | 工作檯面積 620*420MM工作檯載重量300KGT型槽寬 3×18MM |
6.數控系統 | 三菱M70B |
7.刀庫（標配 | 刀庫容量16把刀 最大刀具外徑 最大刀具長度 最大刀具重量 |
8.驅動馬達 | 主軸馬達5.5KW X軸AC 伺服馬達 1.5KW Y軸AC 伺服馬達 1.5KWZ軸AC 伺服馬達 3.0KW |
9.護罩 | 全罩 |
10.顏色 | 型錄標準顏色 |
11.工具機 | 機械占地尺寸：1670*2250*2300mm機械約重量3600kg |
標準附屬檔案
NO. | 規 格 |
12345678910 | 主軸吹氣系統刀具冷卻系列全密閉式防護罩自動潤滑系統工作燈調整墊塊及螺栓積屑箱水箱電櫃熱交換器工具箱 |
