銀河HDT3200

銀河HDT3200

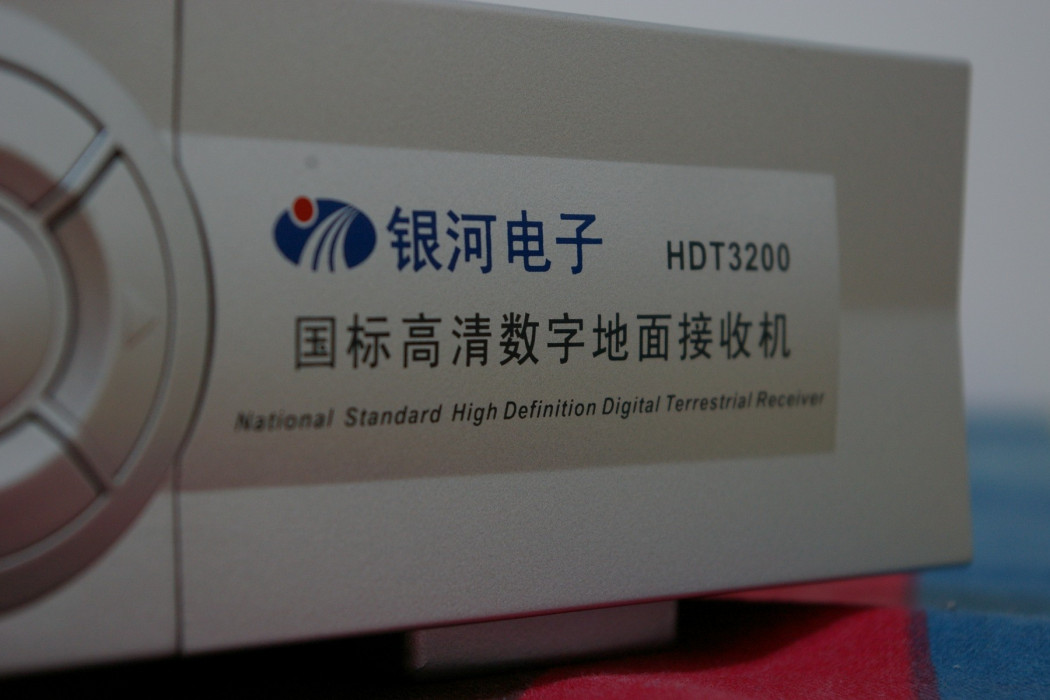

銀河HDT3200是銀河品牌旗下的機頂盒。

銀河HDT3200國標地面數字高清機頂盒支持中國地面數位電視標準DMB-TH/ADTB-T，支持多種視頻輸出（YPbPr、VGA、HDMI、CVBS、S-VIDEO）,支持數字音頻S/P DIF輸出，支持Full 高清視頻：1920x1080i/1920x720p，PAL/NTSL 自動識別、強制轉換，支持國內多種主流條件接收系統，支持電子節目指南（EPG），OSD選單顯示，可選畫中畫（PIP）、硬碟錄製（PVR）功能。

基本介紹

  • 中文名：銀河HDT3200
  • 微處理器型號：STi7710BUC
  • 主頻：200MHz
  • 程式快閃記憶體：4-16MB
產品介紹,產品參數,

產品介紹

銀河國標地面高清機頂盒HDT3200的突出特點如下：
1, HDT3200國標地面數字高清機頂盒採用功能強大、性能穩定的ST7xxx系列高清單晶片處理器
該晶片集嵌入式CPU、傳輸流解復用/解碼、視頻解碼、圖像處理、音頻解碼、高速USB2.0接口、數字視頻接口（DVI）、高清多媒體接口（HDMI）等功能於一體。高可靠性能，處理能力強，支持目前機頂盒市場上所有的中間件，同時能夠支持未來的軟體升級。
2, HDT3200國標地面數字高清機頂盒採用超低門限的進口高頻頭
採用超低門限的進口高頻頭，具有很優越的接收性能。相位噪聲低、抗干擾能力強。其高頻調諧器工作穩定可靠，在弱信號的情況下仍然保證信號的有效接收，使低門限接收在該機型中得到完美體現。
3, HDT3200國標地面數字高清機頂盒解調部分為模組化設計，目前採用上海交大最新第三代解調晶片HD2812模組，支持單載波模式，具有高可靠性特點。

產品參數

4.1 微處理器和記憶體
 微處理器型號: STi7710BUC
 主頻： 200MHz
 程式快閃記憶體： 4-16MB
 程式快取DDRAM： 64MB
 E2PROM： 8-64KB
4.2 高頻頭
 高頻頭 松下 EN57V11D8F
 RF輸入接口： F型（英制）
 輸入頻率： VHF:174～230 MHz
UHF: 474～870 MHz
 輸入阻抗： 75Ω
 輸入電平： 27dBuV～87dBuV (64QAM)
 物理頻道頻寬： 6，7，8MHz
 頻率捕捉範圍： ±300K
 輸入反射損耗： ≥8dB
 解調方式： QAM4,16,32,64
 符號率： 3.6～6.952 Mbaud
4.3 複合視頻輸出接口
 解碼標準： 符合MPEG-2 MP@HL兼容MPEG-1解碼
 視頻輸出幅度： 700±30mVp-p
 視頻同步幅度： 300±20mVp-p
 帶外干擾抑制比： ≤-35dB
 視頻幅度-頻率特徵： ±0.8dB (≤4.8MHz)
0.8～ -3.0dB (4.8～5.8MHz)
 微分增益： ≤5% mVp-p
 微分相位： ≤5o mVp-p
 射頻信雜比(加權)： ≥56dB
 亮度(非線性失真)： ≤4%
 色度/亮度增益差： 不劣於±5%
 色度/亮度時延差： 不劣於±50ns
 K係數： ≤4%
 電視制式： PAL：720×576 D/K，NTSC：720×480
 視頻格式： 4:3，16:9
4.4 S-VIDEO輸出接口（可選）
 亮度信號(含同步信號)：1.0V p-p(75Ω)
 色度信號： 0.3V p-p(75Ω)
4.5 模擬分量視頻接口
 Y信號輸出幅度： - 300～700mV(p-p)
 Pb和Pr信號輸出幅度： ±300 mV(p-p)
 任意一對信號時間一致性：≤±5ns
 阻抗： 非平衡75Ω
 物理接口： 3×RCA
 解析度：1920X1080i,1280X720P,720X576P,720X480P
4.6 高清輸出接口
 HDMI高清輸出接口
 模擬高清輸出接口YPbPr/VGA 可切換
 解析度：1920X1080i,1280X720P,720X576P,720X480P
4.7 複合音頻輸出接口
 音頻輸出電平： ≥-8dBu (1KHz+4dBu(-20dBFs)輸入)
 音頻失真度： ≤1%(20Hz～20KHz)
 音頻幅度特性： ±2 (20Hz - 80Hz)
±1 (80Hz - 13.5kHz)
±2 (13.5Hz - 20kHz)
 音頻信噪比(不加權)：≥70dB
 音頻左右聲道串擾： ≤-60dB
 音頻左右聲道相位差：≤5度
 音頻左右聲道電平差：≤0.5dB
 音量調節： 32量級
 採樣頻率: 32KHz，44.1 KHz，48KHz
 位解析度： 24bit
 物理接口： 2×RCA（L，R）
4.8 S/P DIF數字音頻輸出接口
 同軸（Coaxial）、光纖（Optical） S/P DIF可選
4.9 數據接口
 RS-232： 9芯、陰性
 波特率: 115200bps
4.10 前面板
LED數碼管： 4位， 綠色（或紅色）
 指示燈： 2個(電源燈：紅色；鎖定燈：綠色)
 功能鍵： 7個(選單鍵，音量增/減，頻道上/下，確認鍵，待機鍵)
 CA卡槽： 1個
4.11 後面板物理接口
 有線信號輸入口： F型（英制）
 複合視頻輸出： 1組RCA型，75Ω
 S-Video輸出口： 1個
 模擬高清分量視頻接口： 1組
 模擬高清VGA視頻接口： 1個
 數字高清HDMI音視頻接口： 1個
 複合音頻輸出口： 2組，RCA型，600Ω不平衡
 數字音頻接口： 1個，S/P DIF接口（光纖）
 軟體升級串口： 1個，RS-232串口，DB9陰頭
 電源開關： 1個
4.12 電源及其它
 輸入電壓： AC80-250V，50/60Hz
 功耗： ≤15W
 重量： 3.0~3.5Kg
 尺寸： 280mm×210mm×40mm（320mm×230mm×60mm）
