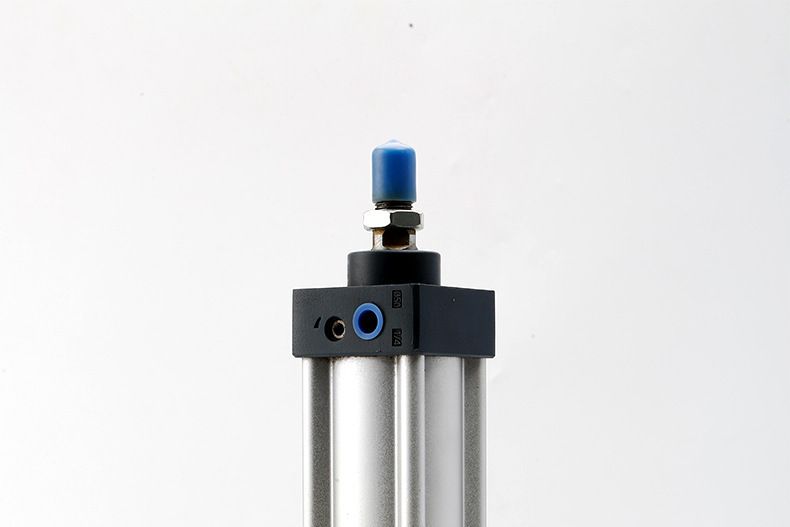

薄膜氣缸，是引導活塞在其中進行直線往復運動的圓筒形金屬機件。是一種利用壓縮空氣通過薄膜推動活塞桿作往復直線運動並在次過程中將空氣壓力能轉換為機械能的氣缸。
基本介紹
- 中文名：薄膜氣缸
- 工作壓力：0.1―0.63MPa
- 工作介質：乾燥潔淨壓縮空氣
- 耐壓力：0.954MPa
工作原理,產品特點,技術參數,型號說明,
工作原理
薄膜氣缸工作原理圖
原理圖
產品特點
1、 本公司創新產品，適應短行程場合使用；
2、 密封性好，不易漏氣；
3、 結構簡單、緊湊，體積小，重量輕；
4、 無磨損件，維護方便。
技術參數
工作介質 | 乾燥潔淨壓縮空氣 | - | - |
工作壓力 | 0.1―0.63MPa | - | - |
耐壓力 | 0.954MPa | - | - |
緩衝 | 無緩衝 | - | - |
介質溫度 | -25～+80℃ | - | - |
給油 | 需要給油潤滑 | - | - |
缸徑 | 140 | 160 | - |
氣缸推力（N）（P═0.5MPa） | 行程起點 | 7716 | 9810 |
行程終點 | 5648 | 7198 | - |
彈簧初反力（N） | 84.4 | 120 | - |
彈簧終反力（N） | 180 | 230 | - |
型號說明
QGV（D） | 160 | 50 |
QGV（D）單作用型 QGV（A）雙作用型 | 缸徑 | 行程 |
