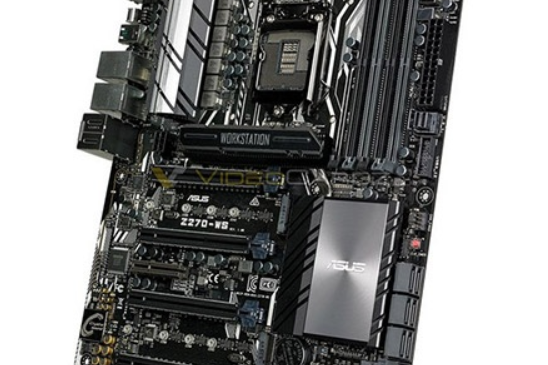

華碩Z270-WS是華碩於2017年1月推出的工作站級主機板，基於Intel Z270晶片組，適配LGA 1151接口的第7代/第6代Intel Core系列處理器。該主機板定位高性能計算與專業工作站場景，採用ATX板型設計，支持四通道DDR4記憶體（最高3866MHz，最大64GB）及多路PCIe 3.0擴展。該產品已停產。
配備雙8Pin CPU供電及12相伺服器級供電系統，保障高負載穩定性。擴展能力突出，提供4個PCIe 3.0 x16插槽和1個PCIe 2.0 x4插槽，支持四路顯示卡交火（NVIDIA SLI/AMD CrossFireX），配置雙M.2與雙U.2接口滿足NVMe高速存儲需求，並支持Intel Optane技術。集成雙Intel千兆網卡、Realtek ALC S1220A八聲道音效晶片及USB 3.1 Gen2接口，後置I/O包含DisplayPort、HDMI、USB 3.1 Type-A/Type-C、USB 3.0、USB 2.0及雷電3擴展支持。搭載SafeSlot加固插槽、Q-Code故障診斷燈等專業功能，板載PLX晶片最佳化多設備協同工作頻寬。
基本介紹
- 中文名：華碩Z270-WS
- 主晶片組：Intel Z270
- 記憶體類型：4×DDR4 DIMM
- 最大記憶體容量：64GB
- 集成晶片：音效卡/網卡
- 晶片組描述：採用Intel Z270晶片組
- 上市時間：2017年3月
產品簡介,重要參數,詳細參數,外觀與設計,性能測試,超頻與性能提升測試,供電與穩定性測試,市場銷售,配件,
產品簡介
華碩Z270-WS是華碩於2017年推出的工作站級主機板，基於Intel Z270晶片組，適配LGA 1151接口的第7代/第6代Intel Core、奔騰及賽揚系列處理器。該主機板定位高性能計算與專業工作站場景，採用ATX（EATX）板型設計。其主要特性包括採用12相數字供電電路及雙8pin CPU供電接口，確保高負載下的穩定性。提供4條PCIe 3.0 x16插槽和1條PCIe 3.0 x4插槽，通過橋接晶片支持四路NVIDIA SLI或AMD CrossFireX多顯示卡並聯。存儲方面配備2個M.2接口（支持22110規格NVMe SSD）、2個U.2接口及6個SATA 6Gb/s接口。網路部分搭載雙Intel千兆網卡（I219-LM與I210-AT）。音頻系統採用Realtek S1220A 8聲道高清音頻晶片。背部I/O接口豐富，包括DisplayPort、HDMI、USB 3.1 Type-A/C、多個USB 3.0/2.0接口及雙網口等。該產品已停產。
重要參數
主機板晶片 | |
顯示晶片 | CPU內置顯示晶片（需要CPU支持） |
音頻晶片 | 集成SupremeFX S1220A 8聲道音效晶片 |
網卡晶片 | 板載Intel I210-AT千兆網卡，Intel I219-LM千兆網卡 |
詳細參數
記憶體規格 | |
記憶體描述 | 支持雙通道DDR4 3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666(O.C.)/2400(O.C.)/2133MHz記憶體 |
存儲擴展 | |
|---|---|
PCI-E標準 | PCI-E 3.0 |
PCI-E插槽 | 4×PCI-E X16顯示卡插槽，1×PCI-E X4插槽 |
存儲接口 | 2×U.2接口，2×M.2接口，6×SATA III接口 |
I/O接口 | |
|---|---|
USB接口 | 6×USB3.1接口，1×USB3.1Type-A接口，1×USB3.1Type-C接口，6×USB3.0接口（4內置+2背板），6×USB2.0接口（2內置+4背板） |
視頻接口 | 1×Display Port接口，1×HDMI接口 |
電源接口 | 一個8針，一個24針電源接口 |
其它接口 | 2×RJ45網路接口，1×光纖接口，5×音頻接口 |
板型 | |
|---|---|
主機板板型 | ATX板型 |
外形尺寸 | 30.5×24.4cm |
軟體管理 | |
|---|---|
BIOS性能 | 128 Mb Flash ROM，UEFI AMI BIOS，PnP，WfM2.0，SM BIOS 3.0，ACPI 6.0，Multi-language BIOS，ASUS EZ Flash 3，CrashFree BIOS 3，F11 EZ Tuning Wizard，F6 Qfan Control，F3 My Favorites，Last Modified log，F12 PrintScreen，and ASUS DRAM SPD (Serial Presence Detect) memory information |
其它參數 | |
|---|---|
多顯示卡技術 | 支持NVIDIA Quad-GPU SLI雙卡四芯交火技術 支持NVIDIA 4-Way SLI四路交火技術 支持AMD Quad-GPU CrossFireX雙卡四芯交火技術 支持AMD 4-Way CrossFireX四路交火技術 |
RAID功能 | 支持RAID 0，1，5，10 |
其它特點 | 支持HIFI |
上市日期 | 2017年01月 |
主機板附屬檔案 | |
|---|---|
包裝清單 | 主機板 x1 使用手冊 x1 驅動光碟 x1 I/O背板 x1 SATA 6.0Gb/s線 x4 PRO GAMING線纜標籤x1 M.2 螺絲 x1 |
外觀與設計
華碩Z270-WS主機板採用黑色與銀灰色相搭配的配色方案，外觀低調沉穩，設計風格相較於面向遊戲玩家的ROG系列更為簡潔，未搭載RGB燈效。
主機板覆蓋厚重的黑灰相間散熱裝甲，其中部分散熱模組（如橋接主控與南橋）之間有熱管相連以增強散熱效率。
在用料工藝方面，其PCB採用了切割降噪處理，音頻區域配備了專業鋁箔電容和禁止罩，以保證音質純淨。
性能測試
華碩Z270-WS在第三方評測中搭配Intel Core i7-7700K處理器、雙通道DDR4記憶體及GTX 1080 Ti顯示卡進行測試，能夠穩定發揮硬體性能。
超頻與性能提升測試
通過AI Suite 3管理軟體將Intel Core i7-7700K處理器超頻至4.8GHz後，CINEBENCH R15的單執行緒和多執行緒性能分別提升了約6.2%和7.5%。在BlenMarkSceneV3和3ds Max渲染測試中，渲染耗時分別縮短了15秒和1分47秒。
供電與穩定性測試
在高負載及超頻狀態下，得益於其供電設計，主機板供電電路的最高溫度被控制在52.5℃至53℃之間，溫控和穩定性表現良好。
市場銷售
華碩Z270-WS於2017年1月推出，並於同年3月左右上市。該產品於2026年已停產。
配件
華碩Z270-WS主機板包裝內附帶了較為豐富的配件，包括6根SATA線及一根4針的5050 LED燈帶連線線。為簡化安裝並保護針腳，華碩專門配備了CPU安裝工具，同時提供Q-Connector一體式前面板跳線插頭以簡化接線。
為支持多顯示卡互聯，包裝內提供了3路和4路SLI橋接器。此外，配件還包括一個可固定在機箱後部PCIe擋板位置的USB 2.0擴展擋板，以及一個9針串口轉接擋板。
