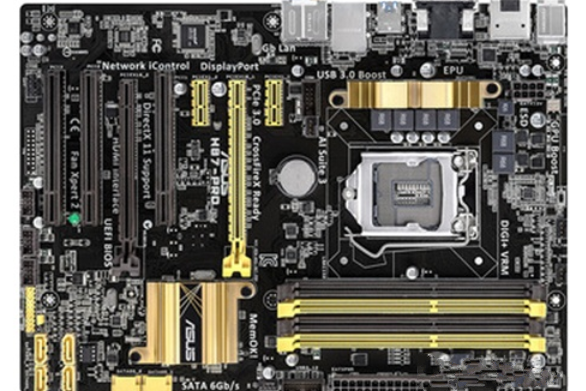

華碩H87-PRO

華碩H87-PRO是華碩公司於2013年推出的ATX主機板，基於Intel H87晶片組，支持LGA1150接口的第四代Intel Core處理器，兼容Windows 8/7系統。該主機板針對主流用戶設計，定位為高性價比產品。

主機板採用標準ATX板型，配備4個DDR3記憶體插槽（最高32GB）和6個SATA 6Gbps接口，提供PCI-E 3.0×16顯示卡插槽及多個USB 2.0/3.0接口。集成Realtek ALC892八聲道音頻晶片與Intel千兆網卡，支持AI Suite 3管理軟體。通過BIOS升級可解鎖對K系列處理器的超頻功能，並搭載5重防護技術以增強穩定性。產品採用3+1相智慧型供電設計，配備UEFI中文圖形化BIOS，南橋散熱在無風道環境下維持約40℃。該主機板已停產，歷史參考售價約940元。

基本介紹

• 中文名：華碩H87-PRO
• 集成晶片 ：音效卡/網卡
• 晶片組描述 ：採用Intel H87晶片組
• 主晶片組 ：Intel H87
• 顯示晶片：CPU內置顯示晶片（需要CPU支持）
• CPU類型：Core i7/i5/i3

重要參數

主機板晶片
音頻晶片	集成Realtek ALC887 8聲道音效晶片
網卡晶片	板載Realtek RTL8111E千兆網卡

詳細參數

處理器規格
CPU插槽	LGA 1150
CPU描述	支持Intel 22nm處理器

記憶體規格
記憶體類型	4×DDR3 DIMM
最大記憶體容量	32GB
記憶體描述	支持雙通道DDR3 2200MHz記憶體

存儲擴展
PCI-E標準	PCI-E 3.0
PCI-E插槽	1×PCI-E X16顯示卡插槽，2×PCI-E X1插槽
PCI插槽	3×PCI插槽
存儲接口	6×SATA III接口

I/O接口
USB接口	8×USB2.0接口（6內置+2背板），6×USB3.0接口（2內置+4背板）
視頻接口	1×DVI接口，1×VGA接口，1×Display Port接口，1×HDMI接口
電源接口	一個8針，一個24針電源接口
其它接口	1×RJ45網路接口，音頻接口，1×PS/2鍵鼠通用接口

板型
主機板板型	ATX板型
外形尺寸	30.5×21.8cm

其它參數
供電模式	六相
超頻功能	支持
RAID功能	支持RAID 0，1，5，10

主機板附屬檔案
包裝清單	華碩主機板 x1 使用手冊 x1 I/O擋板 x1 SATA 6.0Gb/s數據線 x2
