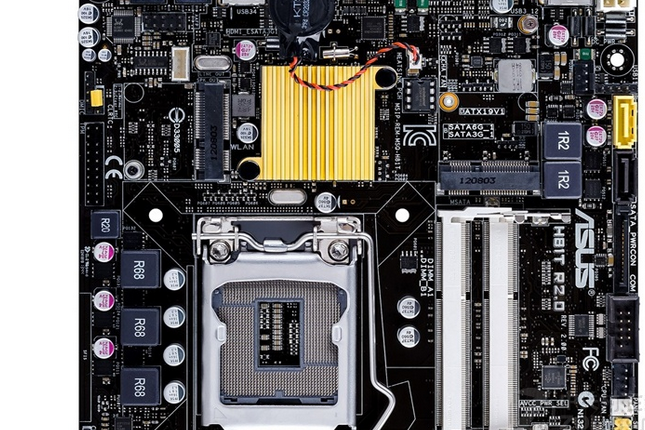

華碩H81T R2.0

華碩H81T R2.0是華碩推出的Thin Mini-ITX規格主機板，採用Intel H81晶片組，適配LGA 1150插槽的第4代Intel Core i7/i5/i3/Pentium/Celeron處理器。主機板尺寸為17×17cm，適用於小型化PC場景設計。

該主機板配備2個DDR3 SO-DIMM記憶體插槽，支持雙通道最大16GB容量，頻率覆蓋1066/1333/1600MHz。存儲接口包含1個SATA III、1個SATA II、1個mini-SATA接口，擴展接口含2個USB 3.0和7個USB 2.0連線埠。集成Realtek ALC887 8聲道音頻晶片與RTL8111G千兆網卡，視頻輸出支持HDMI/DVI接口且依賴處理器內置顯示核心。採用三相供電設計，支持RAID 0/1/5/10磁碟陣列模式。

基本介紹

• 中文名：華碩H81T R2.0
• 集成晶片：音效卡/網卡
• 主晶片組 ：Intel H81
• 晶片組描述 ：採用Intel H81晶片組
• 顯示晶片：CPU內置顯示晶片（需要CPU支持）
• CPU類型：第4代Core i7/i5/i3/Pentium/Celeron

重要參數

主機板晶片
音頻晶片	集成Realtek ALC887 8聲道音效晶片
網卡晶片	板載Realtek RTL8111G千兆網卡

包裝清單

處理器規格
CPU插槽	LGA 1150
CPU描述	支持Intel 22nm處理器

記憶體規格
記憶體類型	2×DDR3 DIMM
最大記憶體容量	16GB
記憶體描述	支持雙通道DDR3 1600/1333/1066MHz記憶體

存儲擴展
PCI-E標準	PCI-E 2.0
PCI-E插槽	2×mini PCI-E插槽
存儲接口	1×SATA III接口，1×SATA II接口，1×mini-SATA接口，1×eSATA接口

I/O接口
USB接口	7×USB2.0接口（5內置+2背板），2×USB3.0接口（2背板）
視頻接口	1×DVI接口，1×HDMI接口
其它接口	1×RJ45網路接口，音頻接口，1×TPM接口，1×DMIC接口，1×FPD亮度接口，1×LVDS接口，1×DC電源接口，1×COM接口

板型
主機板板型	Mini-ITX板型
外形尺寸	17.0×17.0cm

軟體管理
BIOS性能	64 Mb Flash ROM，AMI BIOS，PnP，DMI2.0，WfM2.0，SM BIOS 2.5，ACPI 2.0a，多國語言 BIOS，ASUS EZ Flash 2，ASUS CrashFree BIOS 3

其它參數
供電模式	三相
RAID功能	支持RAID 0，1，5，10

主機板附屬檔案
包裝清單	主機板 x1 使用手冊 x1 I/O擋板 x1 SATA 6.0Gb/s數據線 x1 SATA 3.0Gb/s數據線 x1 超薄 Mini ITX I/O擋板 x1 SATA power cable x1 驅動程度應用程式光碟 x1
