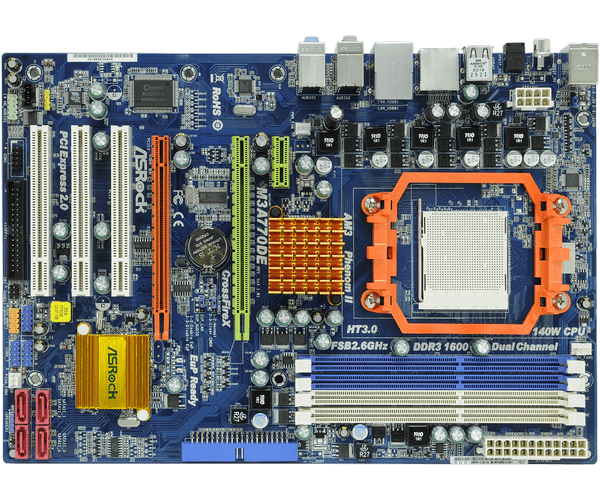

華擎M3A770DE

華擎M3A770DE是華擎公司於2009年推出的台式機主機板，採用AMD 770北橋晶片與SB710南橋晶片組合設計，支持AM3接口的AMD Phenom II及Athlon II系列處理器。該主機板定位於中端消費級市場，主要面向追求性價比與擴展能力的用戶群體。

主機板採用ATX板型（30.5×20.8cm）設計，配備4條DDR3記憶體插槽，支持雙通道模式及最高16GB容量。擴展接口包含2條PCI-E 2.0 x16顯示卡插槽（支持CrossFireX多顯示卡技術）、3條PCI插槽及6個SATA II接口。供電系統採用4+1相固態電容設計，集成Realtek千兆網卡與VIA VT1708S 8聲道音頻晶片。特色功能涵蓋超頻調節器、智慧型節能技術、B.F.G啟動恢復功能及EuP環保認證。

基本介紹

• 中文名：華擎M3A770DE
• 晶片廠商：AMD
• 音頻晶片：集成VIA VT1708S 8聲道音效晶片
• 集成晶片：音效卡/網卡
• 記憶體類型：4×DDR3 DIMM

重要參數

最大記憶體容量	16GB
主機板板型	ATX板型
外形尺寸	30.5×20.8cm

詳細參數

主機板晶片
主晶片組	AMD 770
晶片組描述	AMD 770北橋+SB710南橋晶片組
網卡晶片	板載Realtek RTL8111DL千兆網卡

處理器規格
CPU類型	Phenom II X4/Phenom II X3/Phenom II X2/Athlon II X4/Athlon II X3/Athlon II X2
CPU插槽	Socket AM3
CPU描述	支持AMD Socket AM3接口處理器

記憶體規格
記憶體描述	支持雙通道DDR3 1600（超頻）/1333/1066/800MHz記憶體

存儲擴展
PCI-E插槽	2×PCI-E X16顯示卡插槽（1條X16，1條X4） 1×PCI-E X1插槽
PCI插槽	3×PCI插槽
存儲接口	4×SATA II接口

I/O接口
USB接口	10×USB2.0接口（6內置+4背板）
電源接口	一個8針，一個24針電源接口
其它接口	1×RJ45網路接口，2×eSATA接口，1×同軸輸出接口，1×光纖接口，PS/2滑鼠，PS/2鍵盤接口，音頻接口

軟體管理
BIOS性能	8Mb AMI BIOS AMI Legal BIOS 支持“即插即用” 符合ACPI 1.1，支持喚醒與自動開機（Wake Up Events） 支持免跳線 支持SMBIOS 2.3.1 CPU、VCCM電壓多功能調節器 支持智慧型BIOS

其它參數
多顯示卡技術	支持組建CrossFireX多顯示卡模式
超頻功能	支持自由超頻技術
RAID功能	支持RAID 0，1，10，JBOD
硬體監控	CPU溫度檢測 機箱溫度檢測 CPU/機箱/電源風扇轉速計 CPU靜音風扇 電壓實時監控：+12V，+5V，+3.3V，核心電壓

主機板附屬檔案
包裝清單	華擎主機板 x1 快速安裝指南 x1 隨機支持光碟 x1 I/O擋板 x1 ATA 133排線 x1
可選配件	SATA數據線 x2
