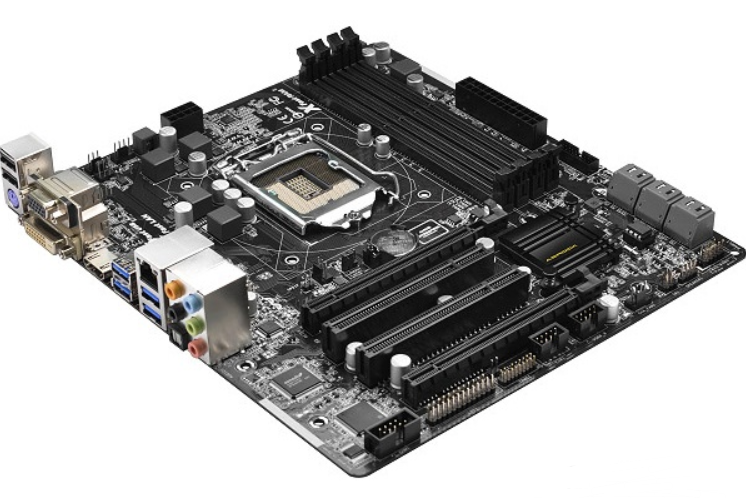

華擎H97M Pro4是華擎（ASRock）推出的Micro ATX規格主機板，基於Intel H97晶片組設計，2014年上市後主要面向中端桌面電腦裝機市場。支持LGA 1150插槽的第四代及第五代Intel Core處理器（Haswell與Broadwell架構），兼容雙通道DDR3記憶體（最大32GB）及多款Pentium/Celeron處理器。
主機板採用四相數字供電與固態電容設計，配備PCIe 3.0 x16顯示卡插槽、6個SATA 3.0接口及M.2擴展接口，支持AMD CrossFireX多顯示卡技術和RAID磁碟陣列。集成Realtek ALC892 8聲道音頻晶片與Intel/Realtek千兆網卡，提供9個USB接口（含5個USB 3.0）及VGA/DVI/HDMI三屏輸出。板載防雷防靜電防護設計，緊湊尺寸適配主流遊戲與家庭娛樂電腦組裝需求。
基本介紹
- 中文名：華擎H97M Pro4
- 所屬品牌：華擎
- 主晶片組：Intel H97
- 記憶體類型：4×DDR3 DIMM
- 最大記憶體容量：32GB
重要參數,詳細參數,
重要參數
主機板晶片 | |
集成晶片 | 音效卡/網卡 |
晶片組描述 | 採用Intel H97晶片組 |
音頻晶片 | 集成Realtek ALC892 8聲道音效晶片 |
網卡晶片 | 板載Intel千兆網卡 |
詳細參數
處理器規格 | |
|---|---|
CPU類型 | Core i7/i5/i3/Pentium/Celeron |
CPU插槽 | LGA 1150 |
記憶體規格 | |
記憶體描述 | 支持雙通道DDR3 1600/1333/1066MHz記憶體 |
存儲擴展 | |
|---|---|
PCI-E標準 | PCI-E 3.0 |
PCI-E插槽 | 1×PCI-E X16顯示卡插槽，1×PCI-E X4插槽 |
PCI插槽 | 2×PCI插槽 |
存儲接口 | 6×SATA III接口 |
I/O接口 | |
|---|---|
USB接口 | 4×USB2.0接口（2內置+2背板），5×USB3.0接口（1內置+4背板） |
視頻接口 | 1×VGA接口，1×DVI接口，1×HDMI接口 |
電源接口 | 一個8針，一個24針電源接口 |
其它接口 | 1×RJ45網路接口，音頻接口，PS/2鍵鼠通用接口，COM接口 |
板型 | |
|---|---|
主機板板型 | Micro ATX板型 |
軟體管理 | |
|---|---|
BIOS性能 | 支持圖形界面的多國語 128Mb AMI UEFI Legal BIOS 符合 ACPI 1.1，支持喚醒與自動開機 (Wake Up Events) 支持 SMBIOS 2.3.1 CPU，DRAM，PCH 1.05V 電壓多功能調節器 支持簡體中文 BIOS |
其它參數 | |
|---|---|
多顯示卡技術 | 支持AMD CrossFireX混合交火技術 |
供電模式 | 四相 |
RAID功能 | 支持RAID 0，1，5，10 |
硬體監控 | CPU / 機箱溫度檢測 CPU / 機箱 / 電源風扇轉速計 CPU / 機箱靜音風扇 (可根據處理器溫度自動調節機箱風扇轉速) CPU / 機箱風扇多速控制 機箱開啟偵測 電壓實時監控: +12V，+5V，+3.3V，CPU 核心 |
其它特點 | 支持Windows 8.1/8/7作業系統 |
主機板附屬檔案 | |
|---|---|
包裝清單 | 華擎主機板 x1 快速安裝指南 x1 支持光碟 x1 I/O擋板 x1 SATA數據線 x2 |
