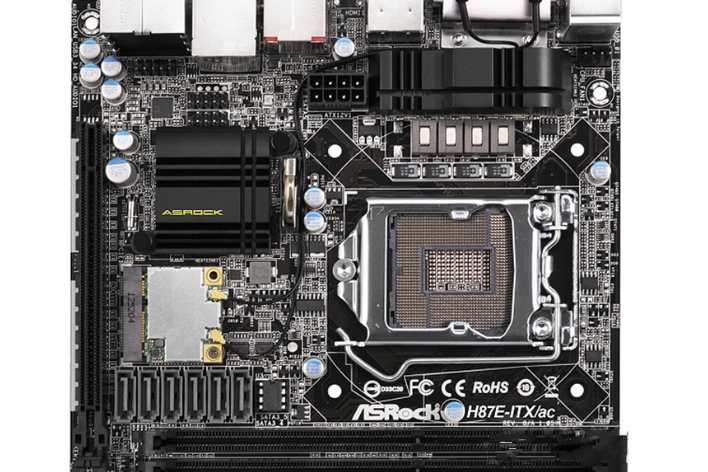

華擎H87E-ITX/ac是華擎科技推出的Mini-ITX規格主機板，基於Intel H87晶片組設計，適配第四代Intel Core系列處理器（LGA 1150接口），主要面向小型化電腦裝機市場。主機板採用17cm×17cm緊湊板型，支持雙通道DDR3 1600MHz記憶體（最大16GB）及6個SATA III接口。
該主機板集成Realtek ALC1150 8聲道音頻晶片與Intel I217V千兆網卡，配備802.11ac無線模組和雙頻Wi-Fi天線，擴展接口包含PCI-E 3.0 x16顯示卡插槽、6個USB 3.0接口及DisplayPort/HDMI視頻輸出。採用四相供電設計，支持RAID 0/1/5/10磁碟陣列，兼容Windows 8/7作業系統，BIOS支持Non-Z OC超頻技術並通過Instant Flash程式更新。產品提供三年全國聯保服務，2017年已停產。
基本介紹
- 中文名：華擎H87E-ITX/ac
- 所屬品牌：華擎
- 主晶片組：Intel H87
- 記憶體類型：2×DDR3 DIMM
- 最大記憶體容量：16GB
重要參數,詳細參數,
重要參數
主機板晶片 | |
集成晶片 | 音效卡/網卡 |
晶片組描述 | 採用Intel H87晶片組 |
顯示晶片 | CPU內置顯示晶片(需要CPU支持) |
音頻晶片 | 集成Realtek ALC1150 8聲道音效晶片 |
網卡晶片 | 板載Intel I217V千兆網卡 |
詳細參數
處理器規格 | |
|---|---|
CPU類型 | Core i7/i5/i3/Xeon/Pentium/Celeron |
CPU插槽 | LGA 1150 |
CPU描述 | 支持Intel 22nm處理器 |
記憶體規格 | |
記憶體描述 | 支持雙通道DDR3 1600/1333/1066MHz記憶體 |
存儲擴展 | |
|---|---|
PCI-E標準 | PCI-E 3.0 |
PCI-E插槽 | 1×PCI-E X16顯示卡插槽，1×mini PCI-E插槽 |
存儲接口 | 6×SATA III接口 |
I/O接口 | |
|---|---|
USB接口 | 6×USB3.0接口（2內置+4背板），6×USB2.0接口（4內置+2背板） |
視頻接口 | 1×DVI接口，1×Display Port接口，1×HDMI接口 |
電源接口 | 一個8針，一個24針電源接口 |
其它接口 | 1×RJ45網路接口，1×eSATA接口，1×光纖接口，音頻接口 |
板型 | |
|---|---|
主機板板型 | Mini-ITX板型 |
外形尺寸 | 17.0×17.0cm |
軟體管理 | |
|---|---|
BIOS性能 | 支持圖形界面的多國語64Mb AMI UEFI Legal BIOS 符合ACPI 1.1，支持喚醒與自動開機（Wake Up Events） 支持SMBIOS 2.3.1 CPU，DRAM，PCH 1.05V，PCH 1.5V電壓多功能調節器 |
其它參數 | |
|---|---|
供電模式 | 四相 |
RAID功能 | 支持RAID 0，1，5，10 |
硬體監控 | CPU/機箱溫度檢測 CPU/機箱轉速計 CPU/機箱靜音風扇（可根據處理器溫度自動調節機箱風扇轉速） CPU/機箱/南橋晶片風扇多速控制 機箱開啟偵測 電壓實時監控：+12V，+5V，+3.3V，核心電壓 |
其它特點 | 無線網卡：支持IEEE 802.11a/b/g/n/ac，Dual-Band（2.4/5GHz） |
其它參數 | 支持Microsoft Windows 8/8 64-bit/7/7 64-bit作業系統 |
主機板附屬檔案 | |
|---|---|
包裝清單 | 華擎主機板 x1 快速安裝指南 x1 支持光碟 x1 I/O擋板 x1 SATA數據線 x2 華擎WiFi 2.4/5GHz天線 x1 |
