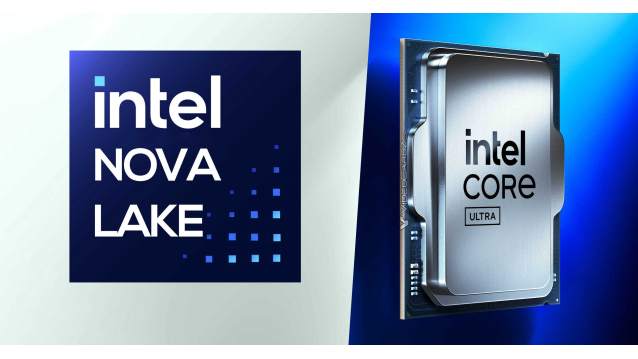

英特爾 Nova Lake 是英特爾公司基於Intel 18A製程工藝開發的下一代處理器系列，預計將於 2026 年下半年正式發布，首個晶片於2024年12月進入實驗室測試階段。該系列覆蓋桌面與移動平台，包含 S、U、H、HX 和 UL 系列產品線，並集成 Xe3P 高性能核顯架構。其研發進度與 Intel 18A 製程工藝的量產計畫緊密關聯，可能衍生出兩種新的 CPU 架構（代號 Coyote Cove 和 Arctic Wolf），但其真實性仍需進一步驗證。Linux核心補丁顯示該系列將成為首款"Family 18"處理器，標識符分別為Family 18 Model 1（桌面版）和Family 18 Model 3（移動版）。
英特爾 Nova Lake 處理器採用雙計算模組設計和雙 Tile 封裝技術，最高配置包含 52 個核心（16 個性能核心、32 個能效核心及 4 個低功耗核心）並支持 288MB 共享快取。該系列搭載第六代 NPU 單元，與前代保持兼容性且功能無明顯變化。支持AVX10.2和APX指令集，其中AVX10.2通過統一128位、256位及512位執行模型解決了P核與E核指令不一致問題。此外，英特爾已確認Nova Lake將原生支持DDR5記憶體速度，最高可達7200 MT/s。其核顯部分為 U、H 系列提供硬體光線追蹤支持，圖形驅動補丁已納入 Linux 6.19 核心開發周期，需手動開啟環境變數進行調試。散熱系統採用與LGA1700/LGA1851相同的卡扣套件，兼容現有散熱器設計。部分型號將配備bLLC快取技術，旗艦酷睿Ultra 9系列配置288MB快取。
基本介紹
- 發布日期：2026 年
- 工藝節點：Intel 18A
- 核心配置：16P + 32E + 4LPE
- 平台覆蓋：桌面與移動平台
- 生產階段：預計2026年發布
核心架構設計,市場競爭,產品規劃,平台適配,
核心架構設計
Nova Lake 採用雙計算模組架構和雙 Tile 封裝技術，最高配置包含16 個性能核心（P-core）、32 個能效核心（E-core）以及4 個低功耗核心（LPE-core），並支持288MB共享快取，旨在平衡高性能計算與能效需求。該架構首次引入對AVX10.2和APX指令集的支持，其中AVX10.2通過統一模型整合128位、256位及512位執行模式，解決了自Alder Lake以來P核與E核指令集不一致的問題。部分傳聞指出，該系列可能衍生兩種新的 CPU 架構，代號分別為Coyote Cove與Arctic Wolf，但其真實性仍需進一步驗證。根據官方文檔確認，移動端Nova Lake處理器支持AVX10指令集。Nova Lake-S不鎖頻型號將配備144MB的bLLC快取以提升遊戲性能，其旗艦酷睿Ultra 9系列配置288MB的bLLC快取。此外，英特爾已確認Nova Lake將原生支持DDR5記憶體速度，最高可達7200 MT/s。
市場競爭
產品規劃
根據 2025 年 3 月的訊息，英特爾 Nova Lake 處理器計畫於 2026 年發布（預計2026年下半年正式發布），其研發進度與 Intel 18A 製程工藝的量產計畫緊密關聯。Nova Lake將支持AVX10.2和APX指令集，AVX 10.2通過統一128位、256位及512位執行模型解決了此前P核與E核指令不一致的問題。英特爾 Nova Lake處理器包括桌面與移動平台，最高配置 16P + 32E + 4LPE，即雙計算模組，可能衍生出兩種新的 CPU 架構，代號分別為 Coyote Cove 和 Arctic Wolf（真實性有待考證）。Linux核心補丁顯示該系列將成為首款"Family 18"處理器，標識符分別為Family 18 Model 1（桌面版）和Family 18 Model 3（移動版）。
平台適配
Nova Lake 將同時面向桌面與移動平台開發，預計2026年發布。這一設計策略或進一步強化其在消費級與商用設備市場的競爭力。
