花紋針刺機

花紋針刺機是一種紡織科學與工程學科領域的設備，主要用於生產具有特殊外觀花紋的針刺法非織造布（花紋針刺毯）。該設備通過在預針刺纖網上按特定圖案刺出平絨、凹凸毛圈條紋或簡單幾何花紋，賦予產品獨特裝飾效果。其結構包括機架、送網、針刺、牽拉等多個機構，操作時需合理布針並使用叉形刺針控制刺入與否形成圖案。典型示例為Fehree公司生產的NL11/SE型花紋針刺機。

基本介紹

• 所屬學科：紡織科學與工程
• 預針刺密度：70～150刺/厘米
• 刺針類型：叉形刺針
• 機構組成：6類
• 示例機型：NL11/SE型

結構組成

花紋針刺機主要由以下六類機構構成：

• 機架：支撐設備主體結構的框架；
• 送網機構：負責纖網的輸送與定位；
• 針刺機構：驅動刺針進行往復穿刺動作；
• 牽拉機構：控制纖網的出網速度；
• 花紋機構：調節刺針排列以形成特定圖案；
• 傳動機構：提供設備運行動力。

工作原理

設備運行時，纖網首先經過預針刺處理（密度70～150刺/厘米），隨後針板按花紋設計要求排列叉形刺針。通過精確控制刺針的“刺入”或“不刺入”狀態，在纖網表面形成凹凸紋理或幾何圖案。托網板和剝網板採用薄鋼片組成的槽形板結構，確保穿刺過程中纖網穩定性。

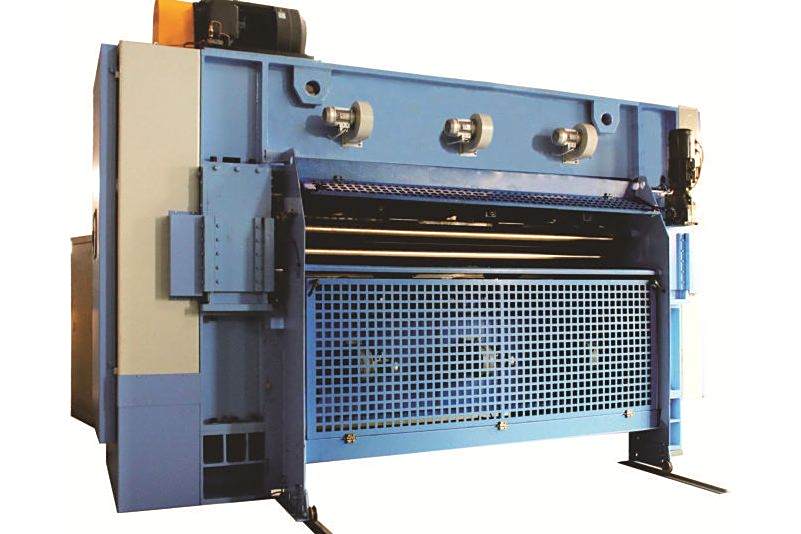

示例機型

Fehree公司生產的NL11/SE型花紋針刺機具備高效花紋成型能力，其針刺頻率、布針密度均可根據產品需求調整，廣泛套用於裝飾材料、汽車內飾等領域。
