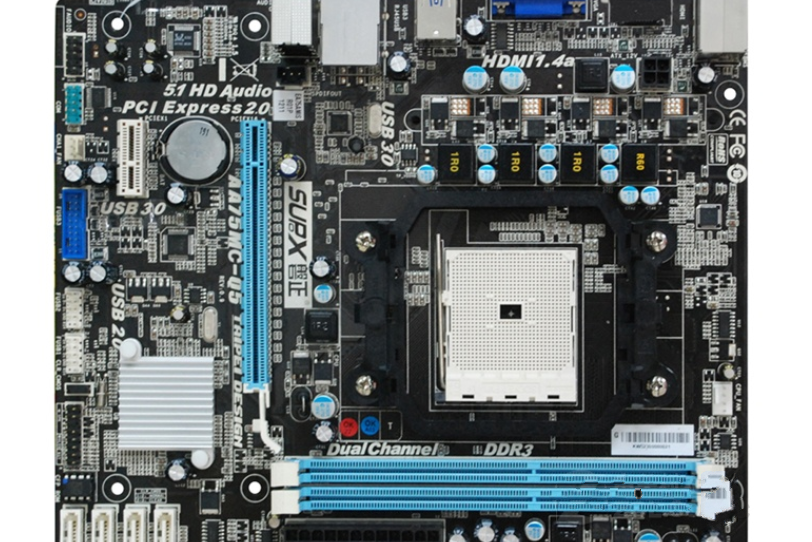

磐正AA75MC-Q5

磐正AA75MC-Q5是一款面向中高端APU使用者的電腦主機板，基於AMD A75晶片組設計，支持Socket FM1插槽的AMD Liano A8/6/4系列處理器。主機板採用Micro ATX版型，配備四相供電電路使用固態電容與全封閉電感以提高穩定性。記憶體配置包含2個DDR3 DIMM插槽，最高支持1866MHz頻率與雙通道模式，存儲擴展提供4個SATA III接口。接口布局包含USB 2.0/3.0、VGA輸出及音頻連線埠，滿足多種外設連線需求。

基本介紹

• 主晶片組：AMD A75
• CPU插槽：Socket FM1
• 記憶體類型：DDR3 1866/1600
• 存儲接口：SATA III×4
• 版型：Micro ATX
• 網卡晶片：Realtek RTL8111F

技術規格

• 晶片組：AMD A75
• 處理器支持：兼容Socket FM1插槽的AMD Liano A8/6/4系列處理器
• 記憶體規格：提供2個DDR3 DIMM插槽，支持雙通道模式與最高1866MHz頻率

硬體設計

• 供電設計：採用四相供電方案，搭配固態電容及全封閉電感確保穩定供電（截止2012年06月）

接口與擴展

• 存儲接口：配置4個SATA III接口（截止2012年06月）
• 擴展插槽：包含1個PCI Express×16插槽和1個PCI-E X1插槽
• I/O接口：集成4個USB 2.0連線埠、2個USB 3.0連線埠、PS/2鍵盤接口、VGA視頻輸出及音頻接口

重要參數

主機板晶片
晶片組描述	採用AMD A75 FCH（Hudson D3）晶片
顯示晶片	CPU內置顯示晶片(需要CPU支持)
音頻晶片	集成Realtek ALC662 6聲道音效晶片
網卡晶片	板載Realtek RTL8111F千兆網卡

詳細參數

處理器規格
CPU類型	AMD A
CPU插槽	Socket FM1

記憶體規格
記憶體描述	支持雙通道DDR3 1866/1600MHz記憶體

存儲擴展
PCI-E標準	PCI-E 2.0標準
PCI-E插槽	1×PCI-E X16顯示卡插槽 1×PCI-E X1插槽
存儲接口	4×SATA III接口

I/O接口
USB接口	4×USB2.0接口（背板）；4×USB3.0接口（2內置+2背板）
視頻接口	1×VGA接口
電源接口	一個4針，一個24針電源接口
其它接口	1×RJ45網路接口 音頻接口

其它參數
供電模式	3+1相
RAID功能	支持RAID 0，1，0+1
