基本介紹
- 中文名:
- 外文名:
- 本質:
- 目的:
- 套用:
- 舉例:
簡介,樹脂硫化,膠乳的無硫硫化,天然膠乳硫黃給予體硫化,天然膠乳有機過氧化物硫化,無硫硫化工藝過程,無硫硫化體系交在線上理分析,
有機過氧化物預硫化膠乳與一般的硫黃硫化膠乳相比,各種穩定性能好、乾膠膜非橡膠成分少、膠膜透明度高。在膠黏劑上套用已有商品化專用膠乳。像Hermotex-SG膠乳具有抗靜電性能,加上沒有硫的污染,就可能在電子工業產品上開發好的用途。由於有機過氧化物硫化膠乳對人體無害,還有可能避免亞硝胺和可亞硝化胺的危險,在醫用橡膠製品上也大有開發前景。但由於有機過氧化物硫化時交聯密度不高、乾膠膜物理性能不理想等問題,仍在開發研究之中。
由烷基過氧化物和叔丁基過氧化物(tBHPO)和胺如四亞乙基五胺(TEPA)組成的氧化—還原體系引發所得到的預硫化膠乳有高的穩定性、低的拉伸應力、好的耐老化性能、高純度、高透明、乾膠膜有高的黏結性等優點。這種膠乳可用於膠黏劑、醫用製品等。
無硫硫化工藝過程

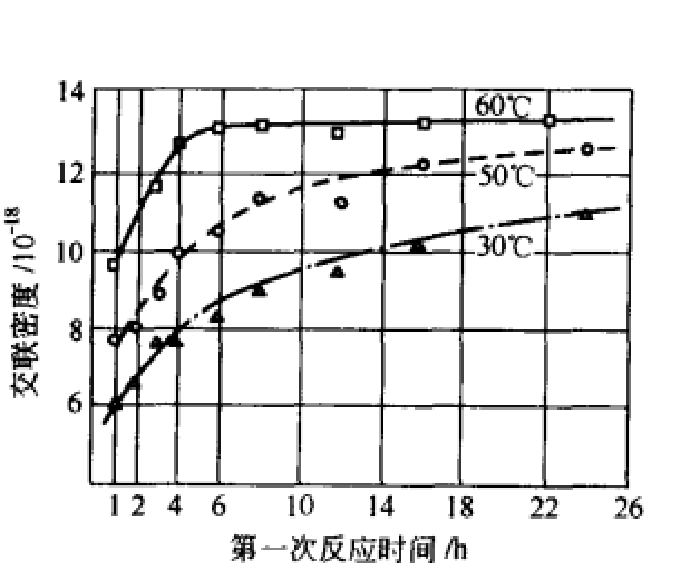

有機過氧化物硫化一般採用叔丁基過氧化物,並用四乙烯五胺作為還原劑,在膠乳中的最佳用量各為0.5份。鑒於過氧化物臨界活性溫度一般較高,反應時間較長,為了確保膠乳的穩定性,同時又能達到較高的交聯度,可以採用二次反應法。即首先使膠乳在60~70℃下硫化(第一次反應,預硫化),預硫化膠乳成膜乾燥後,再在90~100℃下加熱處理(第二次反應,熱處理)。這樣既避免了膠乳的高溫處理,同時又保證了必需的性能指標。
無硫硫化體系交在線上理分析
無硫硫化體系的架橋劑在硫化時形成高耐熱低滯後的離子鍵橋,在自由基引發下,架橋劑被活化,除可以成為高分子鏈間的高質量橋鍵,又可以自聚成高模量硬段,實現了材料體系中的軟硬相分離,在保持材料柔性的同時,提高了材料的物理性能。這種交聯鍵比常規硫化體系的多硫鍵和動態平衡體系單硫鍵和雙硫鍵的鍵能高,因此其膠料性能可達到甚至超過常規硫化體系膠料。
無硫硫化體系分子橋鍵的特點決定膠料既具有良好的物理性能,又具有較低的損耗因子,為磨耗-滾動阻力-地面抓著力,即魔力三角區性能協調的最最佳化提供了較大空間。
