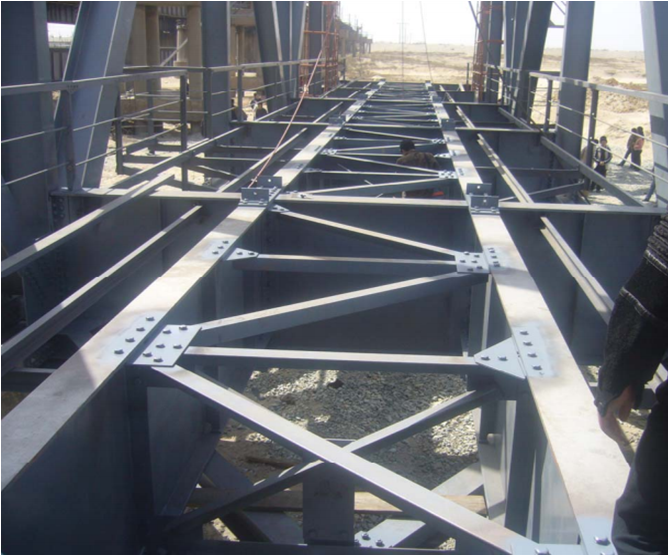

板鉸是鋼桁梁橋建造中的關鍵工程構造，主要用於連線主桁架縱聯斜撐與縱梁，其設計允許縱梁與主桁之間產生相對變位，避免結構應力過度集中。鉸接系統通常由上、下鉸孔耳板與傳力板焊接構成，兩側加勁肋增強穩定性，並通過嵌補段板封閉形成完整拱肋。施工時採用工廠預焊鉸接部件與節點板、現場組裝後焊接封閉的工藝，有效降低拱肋豎轉施工難度。該構造在大跨度鋼桁梁拱橋柔性拱架設中具有重要套用，符合現代橋樑工程對經濟性和可靠性的雙重需求。
基本介紹
- 套用領域：大跨度鋼桁梁橋
- 組成部件：鉸孔耳板、傳力板
- 關鍵功能：控制結構相對位移
- 施工特點：工廠預焊與現場組裝結合
- 相關專利：拱梁連線構造及施工方法
- 課程重點：下承式簡支鋼桁梁橋構造
結構組成,功能作用,施工工藝,技術優勢,套用場景,
結構組成
板鉸系統由上鉸孔耳板、下鉸孔耳板及傳力板構成主體結構，耳板通過焊接方式與拱肋連線實現傳力功能。鉸孔耳板兩側設定加勁肋，用以提高局部穩定性，防止耳板在受力過程中發生屈曲變形。傳力板作為核心傳力構件，承擔鉸接系統的主要荷載傳遞任務。所有構件最終被封閉於嵌補段板內部，形成剛性連線的封閉式結構體系。
鉸孔耳板的孔徑設計需與連線桿件尺寸相匹配，其厚度根據橋樑荷載等級計算確定。嵌補段板採用高強度鋼板製造，焊接完成後需進行探傷檢測以確保結構完整性。
功能作用
板鉸在鋼桁梁橋中承擔雙重功能：一方面通過鉸接形式固定主桁架縱聯斜撐，維持橋樑橫向穩定性；另一方面允許縱梁與主桁在施工及運營期間產生必要相對位移，避免因溫度變化、荷載作用引起的應力累積。這種可控的相對變位能力，使得橋樑結構能夠適應柔性拱架設過程中的形變需求。
鉸接系統的設計需遵循“強節點、弱構件”原則，確保節點部位具有更高強度儲備。板鉸安裝位置通常位於主桁與縱梁交匯處，需與節點板、拼接板等其他構造部件協同工作。
施工工藝
板鉸系統施工分為工廠預製與現場安裝兩個階段。工廠階段完成鉸接部件與節點板的焊接組裝，採用機器人焊接技術保證焊縫質量。現場施工時先將預製成型的鉸系統吊裝至設計位置，通過高強螺栓與主桁臨時固定，再進行嵌補段板的焊接封閉。
拱肋豎轉施工過程中，板鉸需承受轉體產生的動態荷載，因此鉸孔耳板邊緣需進行倒角處理以減小應力集中。嵌補段板焊接前需預留操作空間，待鉸系統調試完成後方可實施封閉焊接。
技術優勢
該構造通過模組化預製顯著減少高空作業量，將關鍵焊接工序置於工廠環境完成，提升施工質量控制水平。鉸接系統的緊湊設計有效控制結構體積，在保證傳力效率的同時降低用鋼量，符合橋樑工程經濟性要求。加勁肋與封閉式結構的設計組合，提高了鉸接部位的抗疲勞性能，延長橋樑使用壽命。
相較於傳統剛性連線方式，板鉸構造賦予結構更大變形協調能力，尤其適用於地質條件複雜或溫差變化顯著地區的橋樑建設。2025年公開的拱梁連線構造專利表明，該技術方案已通過專家團隊驗證，進入實際工程套用階段。
套用場景
板鉸主要套用於下承式簡支鋼桁梁橋的主桁連線部位，尤其是在跨徑超過200米的鋼桁梁拱橋中發揮重要作用。在柔性拱架設工程中，板鉸能夠有效協調拱肋與主桁之間的變形差異，確保轉體施工過程的安全性。其設計參數需根據橋樑跨度、荷載等級及環境因素進行專項計算，通常納入橋樑整體有限元分析模型進行驗證。
