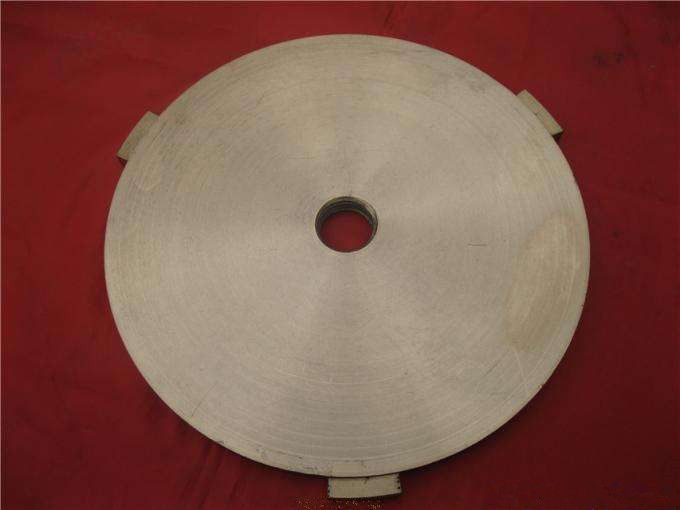

推力板

推力板，又稱推動板、肘板，是顎式破碎機的核心傳動部件，按結構可分為組裝式和整體式兩種類型。簡擺顎式破碎機採用組裝式推力板，由肘體與兩個肘板頭連線構成，便於單獨更換磨損部件以節省成本，且因重量較大需設定起吊環。復擺型則使用重量較小的整體式推力板，無起吊環設計。

推力板具有支撐動顎、傳遞破碎力至機架後壁的功能，同時通過更換不同長度推力板或調整支承座墊片、楔塊調節排料口寬度。當設備超負荷時，其通過削弱強度設計自行斷裂或切斷螺栓以保護其他部件。

組裝式推力板的模組化結構利於局部更換，適用於大型簡擺破碎機；整體式則因結構緊湊、輕量化適配復擺機型，後者生產率較簡擺型高20-30%。兩種類型均依賴潤滑系統與排料口調節裝置維持運行效能。

基本介紹

• 中文名：推力板
• 屬性：組裝部件

作用

1、傳遞動力

推力板是給破碎機動鄂傳遞動力的部件。在鄂式破碎機中起著支撐活動鄂板的作用，並將破碎力傳到機架後壁。

2、調節排料口

推力板具有調節鄂式破碎機排料口的作用，利用更換不同長度的後推力板，以調整出料口寬度。排礦口的調節有兩種方法，一種是調節後推力板的支承座後邊與機架後壁之間的墊片，另一種辦法是經過調節推力板后座與機架之間的兩個楔塊。其中，墊片調節結構緊湊、調節可靠，多用於大型顎式破碎機；楔塊調節則適宜小型破碎機採用。

3、起保險裝置作用

推力板在設計上通常故意削弱強度，例如通過開槽、鑽孔或採用組合結構（如螺釘連線），以便在設備超負荷時斷裂或螺栓剪斷，從而保護其他部件。

結構類型

顎式破碎機的推力板按結構組成可分為組裝式和整體式兩種。組裝式推力板由一個肘體與兩個肘板頭連線後組裝而成，主要用於簡擺顎式破碎機。其優點是當局部磨損報廢時，可單獨更換肘板頭，有效節省運行成本；由於這種推力板通常較重，因此設計有起吊環。整體式推力板為整體式結構，主要用於復擺顎式破碎機，其特點是結構緊湊，重量和尺寸都比較小。

安裝與維護

推力板是顎式破碎機中構造較簡單、成本較低、易於製造和更換的零件，因此更換推力板是設備較頻繁的修理項目。

更換步驟

當推力板磨損嚴重或折斷時，應先停機並將破碎腔內的礦石清除乾淨，取出已磨損或折斷的推力板，並檢查動顎和連桿上的肘板墊有無損壞。把動顎拉到固定顎附近，用潤滑油劑對肘板工作表面進行清潔潤滑，然後換上新推力板，使它與工作面慢慢接觸。拉緊水平拉桿使動顎把推力板夾住，擰緊安全罩，連線潤滑系統，然後調整排礦口尺寸至合適大小。

拆卸步驟（針對連桿為整體的結構）

對於連桿為整體的顎式破碎機，拆卸推力板需先擰出擋板螺栓並切斷乾油潤滑油管，用起重設備吊住推力板，鬆開水平拉桿一端的彈簧，把動顎拉到定顎方向後取出推力板，取出後推力板時需將連桿與前推力板和動顎一起拉開。推力板卸下後，應及時切斷稀潤滑油油管和冷卻水管，在連桿下用支架支住，隨後卸下連桿蓋並吊出連桿。

維護要點

應使用主機廠原裝或符合設計標準的肘板、肘板墊，避免因零件不符標準導致設備故障或失去過載保護功能。定期檢查如每半個月至一個月進行一次小修，檢查內容包括推力板磨損情況，並及時更換磨損件。

常見故障與處理

推力板是顎式破碎機中構造較簡單、成本較低、易於製造和更換的零件，同時作為保險裝置在設備超負荷時通過自行斷裂或切斷螺栓以保護其他部件。

當破碎機出現劇烈的劈裂聲後，動鄂停止擺動而飛輪繼續迴轉，拉桿彈簧鬆弛，這通常是由於破碎腔內進入不能破碎的物料或其它原因導致推力板破壞所致。處理時需扭開拉桿螺母，取下拉桿彈簧，將動鄂掛起，並更換新推力板。

推力板折斷是常見故障，其原因可能包括破碎腔內進入不能破碎的物料、主機超負荷或大於進料口尺寸的料進入、有非破碎物進入破碎腔、肘板與肘板墊之間不平行有偏斜以及鑄件存在較嚴重的鑄造缺陷。處理方法是更換新的推力板，同時需控制進料粒度、防止非破碎物進入破碎腔，並更換已磨損的肘板墊且確保正確安裝。

若出現飛輪迴轉但破碎作業停止，推力板從支座中脫出的情況，其發生原因通常是拉桿彈簧或拉桿斷裂。排除方法為更換損壞的彈簧或拉桿。

推力板支座處產生撞擊聲或其它不正常聲音可能由多種原因導致，包括彈簧緊度不夠或斷裂、推力板支座磨損或松馳、推力板肘頭磨損嚴重，以及出料口調整裝置調整不均勻造成推力板左右受力不一致。相應的處理方法為擰緊或更換彈簧、更換推力板支座、更換推力板，以及重新調整出料口調整裝置。

此外，若軸承發熱超過許可溫度是由於排料口調得太小（推力板太長）使偏心軸受力太大所致，則應適當放寬排料口。

技術改進

針對傳統推力板接頭磨損劇烈的問題，改進方法是在推力板兩端用螺釘固定凹槽支座，銜接圓柱體，與被連線件上的凹形塊構成活鉸接頭。該改進使圓柱體可轉動以降低磨損，有利於潤滑，且加工簡便，與舊型號具有互換性。

簡擺顎式破碎機的推力板支撐塊材質改為ZG45Mn，並將與凹槽、肘座的平面接觸改為柱面接觸，增加支撐塊筋。這增強了強度、韌性，減少局部受力，提高耐磨性，使使用壽命得以延長。

一種顎式破碎機的肘板張緊裝置於2026年1月13日獲得專利授權。該裝置包括安裝座、液壓缸、拉桿、彈性組件和活動座，通過彈性組件對拉桿持續施加彈性力。其可降低對液壓缸的衝擊，並實現破碎間隙的自動調整。

選型與套用場景

推力板的結構類型與顎式破碎機類型直接對應，簡擺顎式破碎機採用組裝式推力板，而復擺顎式破碎機採用整體式推力板。組裝式推力板由肘體與肘板頭連線構成，磨損後僅需更換部分部件，利於節省成本，且因其重量較大，設計中需包含起吊環。整體式推力板則因重量和尺寸較小，適配於結構緊湊的復擺機型。

在工作方式上，簡擺顎式破碎機中，偏心軸旋轉帶動連桿上下運動，進而驅動兩塊推力板做往復運動，推動動顎實現破碎與卸料。復擺顎式破碎機中，動顎下端直接鉸連著推力板並支撐到機架後壁。

針對簡擺顎式破碎機，推力板的設計改進可提升其套用效率。例如通過採用ZG45Mn材料製作支撐塊，並將與凹槽、肘座的平面接觸改為柱面接觸，可增強接觸部位的強度、韌性與耐磨性。此類改進能顯著延長推力板的使用壽命，從而減少更換頻率並提高經濟效益。
