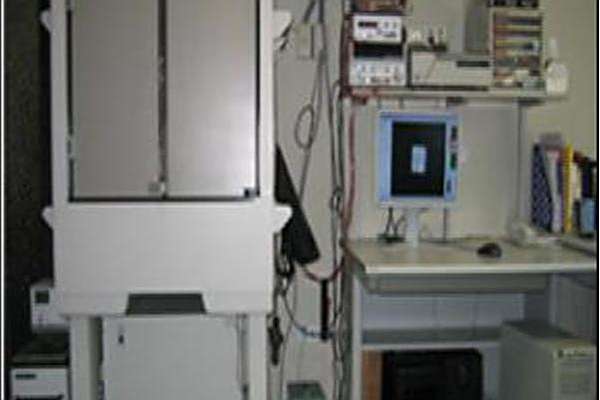

微光顯微鏡

微光顯微鏡（EMMI）是一種用於材料科學和半導體領域的精密分析儀器，能夠通過捕獲電激勵作用下的微量光子實現缺陷的無損檢測。主要功能包括柵氧化層漏電、p-n結漏電、熱電子效應、CMOS閂鎖效應、EOS/ESD損傷、飽和MOS器件和模擬MOSFETs的分析。其核心技術包括近紅外增強型相機、軟體控制多波段照明系統和珀爾貼風冷技術，可支持-45℃低溫環境下的廣波長範圍探測。截至2025年，該設備已套用於積體電路失效分析，可檢測漏電結、CMOS閂鎖效應等數十種缺陷類型，並通過Backside模式突破近紅外波段探測限制。儀器需定期維護以保證性能穩定性和使用壽命。

基本介紹

• 型號：EMMI1000、HOTMOS-1000
• 冷卻溫度：-45℃（珀爾貼風冷）
• 檢測波段：近紅外光（5波段可控）
• 像素解析度：1.4兆像素增強型相機
• 維護要求：需定期保養
• 適用場景：半導體器件無損檢測

技術特點

1. 光學系統：配備前部照明的1.4兆像素近紅外增強相機，結合珀爾貼風冷技術可將溫度降至-45℃，顯著擴展近紅外光捕捉範圍。
2. 照明控制：軟體支持5波段獨立照明調節，適用於不同材料的激發光波長需求。
3. 穩定性：採用精密機械與控制系統設計，可連續工作超過48小時，確保實驗數據的可靠性。

核心功能

• 檢測半導體器件中的柵氧化層漏電、p-n結漏電及EOS/ESD損傷；
• 分析熱電子效應、CMOS閂鎖效應等微電子失效機制；
• 支持飽和MOS器件與模擬MOSFETs的微觀狀態觀測。

套用領域

1. 積體電路失效分析：截至2025年，微光顯微鏡被廣泛套用於積體電路失效分析，可檢測漏電結、接觸毛刺、熱電子效應、閂鎖效應、氧化層漏電、多晶矽須、襯底損失和物理損傷等缺陷。對於被遮蔽的缺陷，需通過Backside模式結合樣品減薄與拋光工藝實現探測。
2. 材料科學研究：用於分析材料的微觀結構特徵與加工過程中的性能變化，尤其在金屬、半導體複合材料領域具有重要價值。

使用規範

• 需定期清潔光學組件並校準系統參數，以維持高解析度成像能力；
• Backside模式操作時，樣品的減薄厚度需控制在150μm以下，拋光面粗糙度要求低於0.1μm。
