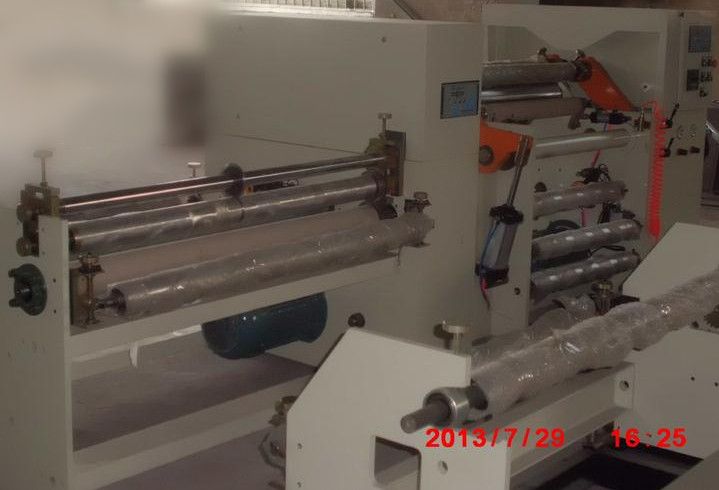

復卷機

復卷機一般用於：雲母帶、紙張、薄膜的復卷分切、起到一切為二的作用，常用於將寬幅的卷材分切、更為後續的再次分切起到了重要的作用、是一種用於紙類、雲母帶、薄膜專用設備。

基本介紹

• 中文名：復卷機
• 外文名：rewinder
• 用於：雲母帶、紙張、薄膜的復卷分切
• 優點：自動修邊、噴膠、封口
• 保養：過段時間需要加黃油

簡介

復卷機，是一種用於紙類、雲母帶、薄膜專用設備，其用途是將造紙機生產出來的紙卷（稱為原紙卷）進行依次復卷，紙張經過復卷後做成成品紙出廠。復卷機用交流傳動代替直流傳動在造紙機械行業中已成為發展趨勢。由捲紙機卷得的紙卷比較鬆軟，內部可能會有破損或斷頭，兩側邊緣不整齊，紙幅寬度等多不能直接使用於紙加工或印刷等機器，大部分紙種（如新聞紙、凸版印刷紙、包裝紙等）必須經過復卷機切邊、分切、接頭、在紙卷芯上重卷形成一定規格、一定緊度要求的成品紙卷才能出廠。

復卷機

復卷過程主要完成三個任務：

其一，切除原紙毛邊；

其二，將整幅原紙分切成若干符合用戶規格的幅寬；

其三，控制成品紙卷的卷徑，使之符合出廠規格。

優勢及特點

復卷機，衛生紙生產設備。可以分為全自動衛生紙復卷機和半自動衛生紙復卷機。

全自動衛生紙復卷機採用PLC電腦編程技術，人機界面操作，自動噴膠、變頻調速、封邊、修邊一次完成。

優勢

1、配備加工無心、實心、卷紙管衛生紙，瞬間可完成產品間的切換。

2、自動修邊、噴膠、封口、抽軸瞬間同步完成，使捲紙轉入帶鋸切斷及包裝時無紙張損耗。

3、氣動式皮帶送紙，復捲軸及每軸原紙都有獨立的漲力調節機構。

功能特點

結構緊湊，操作方便

接料平台，備切割槽

收卷、放卷、牽引均採用變頻驅動技術

PLC可程式控制器作為核心處理單元

觸控螢幕作為人機對話界面

高精度張力控制

自動衰減張力錐度控制

定長減速

定長停車

正轉、反轉功能

靜電消除功能

卷繞

限定輥隙（15）的第一卷繞輥（11）和第二卷繞輥（13），所述芯插入穿過此輥隙並且所述幅材（N）穿過此輥隙進給；和至少一對機動的接合件（57），以與卷繞芯的端部接合併且在卷裝的至少一部分卷繞周期期間將旋轉運動傳遞給芯。這樣製造和布置接合件和第一、第二卷繞輥，使得正在形成的卷裝與所述第一和第二卷繞輥接觸；此外，還提供了第三卷繞輥（17），它與所述第一和第二卷繞輥限定一起卷繞空間，所述第三卷繞輥可動以允許每個卷裝的卷繞在所述卷繞空間內增大和完成。

除粉

在衛生紙生產出來後衡量其好壞的一個重要標準就是看起紙粉和紙毛是否多，知道這個標準後對衛生紙加工企業來說需要做的就是如何改進衛生紙復卷機來消除衛生紙復卷機上紙粉紙毛復卷機的縱刀系統由底刀和面刀組成。由於復卷機的縱刀系統沒有驅動力，而是靠紙卷的轉動帶動縱刀將紙切開。刀與紙的接觸及摩擦，很容易產生紙粉紙毛，並且夾雜在產品中，由此產生的質量問題受到客戶的投訴。為改善產品質量，決定對該復卷機的縱刀進行改造。通過對縱刀的改進就能達到消除紙毛的問題。

故障排除

排除衛生紙復卷機故障我們分兩步：

第一、一台全開衛生紙生產加工設備的光電保護功能失靈，經過應急處理後機器仍可工作，但是因為沒有了保護檢測，操作人員很擔心人身安全，從而導致工作效率低下。

第二、拆下電路板，進行目測檢查，發現電源橋堆周圍的基板變色，斷定橋堆已燒壞，換上橋堆加電試車，仍沒有反應。用萬用表測量，新換的橋堆也已燒壞，由此判斷有短路部分。從橋堆往下逐個檢查元件，發現一三端穩壓塊（7805）被擊穿，買來元件更換，加電後電路板上的電源指示燈亮了。操作人員將電路板裝到機器上，並按照正常程式操作，檢查光電保護功能是否起作用，用手遮住光眼，下落的刀立即停下來，試了好幾次，均正常。

保養

1.衛生紙復卷機的傳動裝置如齒輪鏈條過段時間需要加黃油。

2. 復卷機一般不會出問題，易耗零件無非是些小齒輪，如果在加上一個就是列印刀容易斷，羊毛輥在用一年半載之後就會變細，需要運回廠翻修，鋼輥壓花裝置方面如果需要更換壓花花紋，則需要把鋼輥運回原廠改裝一下就可以了，花不了多少錢。

3.注意復卷機電壓要穩定，不然容易把電機燒了；注意衛生，不要讓雜物落在鋼輥與毛輥之間。
