平壓塔

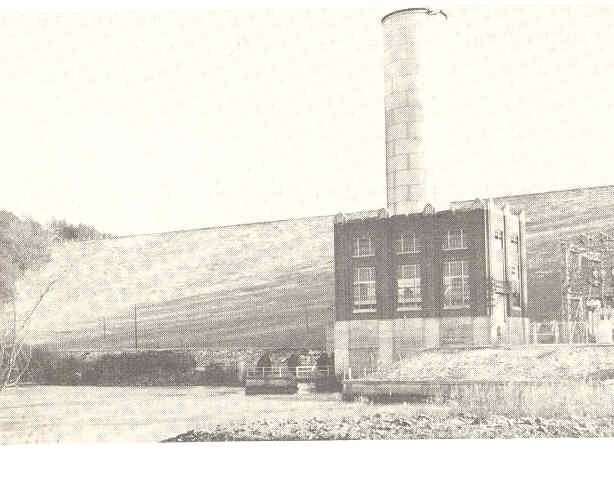

平壓塔（surge tank）也稱為儲壓槽或調壓罐，是在封閉水道、大壩，攔河壩管道下游的豎管或是儲水槽，目的是消除水錘作用，在水壓快速下降也可以補充供水。

基本介紹

• 中文名：平壓塔
• 外文名：surge tank
• 又稱：儲壓槽或調壓罐
• 作用：消除水錘作用

簡介

在礦業中，礦漿泵也會使用一個較小的儲壓槽以維持泵中持續有液體流過。

在水力發電中，平壓塔是主要儲水水庫以及發電站中間額外的空間或是儲水裝置（越接近發電站越好）。高揚程或是中揚程的發電廠因為水庫和發電站之間有相當距離，需要很長的壓力鋼管時，會使用平壓塔。

平壓塔的主要作用是：

1. 若用水負載減少，水會流到平壓塔中，平壓塔的水位會上升
2. 若用水負載增加，平壓塔也可作為額外的水源。
3. 若因水流速快速變化，造成壓力變化，平壓塔可以減緩壓力的變化

特點

平壓塔乃是被裝置在大型管路系統中，用來消除因水錘作用造成之多餘壓力，或提供多餘之水量，以減低閥門突然開啟時所造成之負壓力的設備。

一般平壓塔通常是頂部開口，而且有足夠之高度以避免溢流。較常見者有制口式、氣室式與差式三種。差式平壓塔有一與管徑幾乎相同之豎管。水流乃是經此豎管之開孔進入平壓塔之主體部分。由於豎管中之水位變動較平壓塔內者大很多，所以水位變動之衰減亦較一般平壓塔者來得快。因此，當差式平壓塔外圍直徑為一般平壓塔者之 70% 時，即可達到同樣之效果。

原理

考慮一個其中有流動流體的管路，其下游的閥若突然全關或是半關，閥上游的流體仍會以原先的速度流動。為了抵抗流體的動量，閥門會對其上游的流體產生顯著的壓力，可能會破壞管路。假如閥的上游有連線到平壓塔，在閥關閉時，流體可以流到平壓塔中，管路上的壓力就可以下降。

在閥門關閉後，液體會繼續流進平壓塔中，使其中的液面上升。若因液面上升而產生的液壓和管路中突然上升的壓力相等，即達到平衡。此時平壓塔中的液體會流回管路中，平壓塔的液面高度也會下降。平壓塔的液面高度會因此往復震盪，不過因為存在摩擦力的關係，其震盪會漸漸變小，最後液面穩定不動。

種類

平壓塔設於壓力水管(或壓力隧道)與水路之間，為避免水錘現象之水工結構物,主要設計有四 種(1)單動式平壓塔(2)差動式平壓塔(3)制孔式平壓塔(4)水室式平壓塔

圖1

如圖1所示。

車輛中的類似設備

車輛中也有類似設備，稱為緩衝油箱，目的為了避免在引擎運轉過程缺乏燃油供應的情形。一般只會出現到賽車或是定製車輛的套用中，特別是會要長時間維持高加速度負載的車輛。

飛機中的類似設備

有些飛機中也會有緩衝油箱，以確保在油料膨脹時不會溢出到地面，而且也需要定期的清空，以避免油料溢出。
