塑性線

塑性線是Johnson與余同希教授提出的用於分析細長桿塑性大變形行為的力學模型。該模型通過修正彈性線理論中的彎矩-曲率關係，建立了考慮塑性效應的控制方程組，可處理幾何非線性和材料非線性的耦合問題。其理論框架整合了Tresca屈服準則、應變分解原理及彈塑性本構關係，被套用於結構極限承載能力計算、殘餘應力分析等領域。該模型在身管等細長構件的塑性區分析中展現出適用性。

基本介紹

• 提出者：Johnson、余同希
• 套用對象：細長桿結構
• 核心參數：彎矩-曲率關係
• 基礎理論：彈塑性力學
• 分析方法：大撓度方程
• 屈服準則：Tresca準則

理論發展背景

傳統彈性線理論無法描述細長桿進入塑性階段後的力學回響。2000年代Johnson與余同希通過引入塑性彎矩-曲率本構關係，將彈性控制方程擴展為包含塑性變形的大撓度方程組，標誌著塑性線模型的誕生。該突破使得細長桿在發生顯著塑性變形時的位形預測成為可能。

本構關係特性

塑性線模型的核心在於建立修正的彎矩-曲率關係：當桿件處於彈性階段時滿足$M=EI\kappa$的線性關係，進入塑性階段後轉變為分段函式形式。對於理想彈塑性材料，塑性區的曲率增量$\Delta\kappa$與彎矩$M$呈非線性關係。2023年研究表明，考慮線性強化效應時需引入硬化係數$m$，其取值範圍為0.02-0.15以反映不同材料的強化特性。

控制方程推導

在笛卡爾坐標系下，平衡微分方程可表示為：$$\frac{d^2\theta}{ds^2} + \frac{P}{EI}\sin\theta = 0$$其中$\theta$為截面轉角，$s$為弧長坐標。塑性階段需將彎曲剛度$EI$替換為與當前曲率相關的等效剛度$\overline{EI}(\kappa)$，這使得方程呈現強非線性特徵。數值求解時通常採用有限差分法配合牛頓-拉夫遜疊代，收斂步長控制在$10^{-4}$量級。

工程套用實例

在桁架結構分析中，塑性線模型可計算三桿桁架的極限載荷。當第2桿屈服後，其餘桿件通過彈性約束提供附加剛度，最終得到的塑性極限載荷$P_S$較彈性極限提高約4%。2024年兵器工程領域套用該模型分析身管殘餘應力，通過應變協調方程導出塑性半徑$r_p$與反向屈服半徑$r_y$的解析表達式。

幾何非線性處理

大變形分析需採用真應力-對數應變度量：這使得控制方程中幾何參數（如曲率半徑）與材料參數（如屈服強度）產生耦合效應。研究表明，當細長桿撓度超過長度20%時，幾何非線性引起的誤差可達傳統小變形假設的8倍以上。

失效判據建立

基於Drucker公設推導出塑性線模型的極限載荷曲面：$$f(\sigma_{eq}, \varepsilonp) = \sigma{eq} - Y_0 - H\varepsilonp = 0$$式中$\sigma{eq}$為等效應力，$Y_0$為初始屈服強度，$H$為塑性模量，$\varepsilon_p$為累積塑性應變。該判據可預測結構發生過量塑性變形或失穩塌陷的臨界狀態。

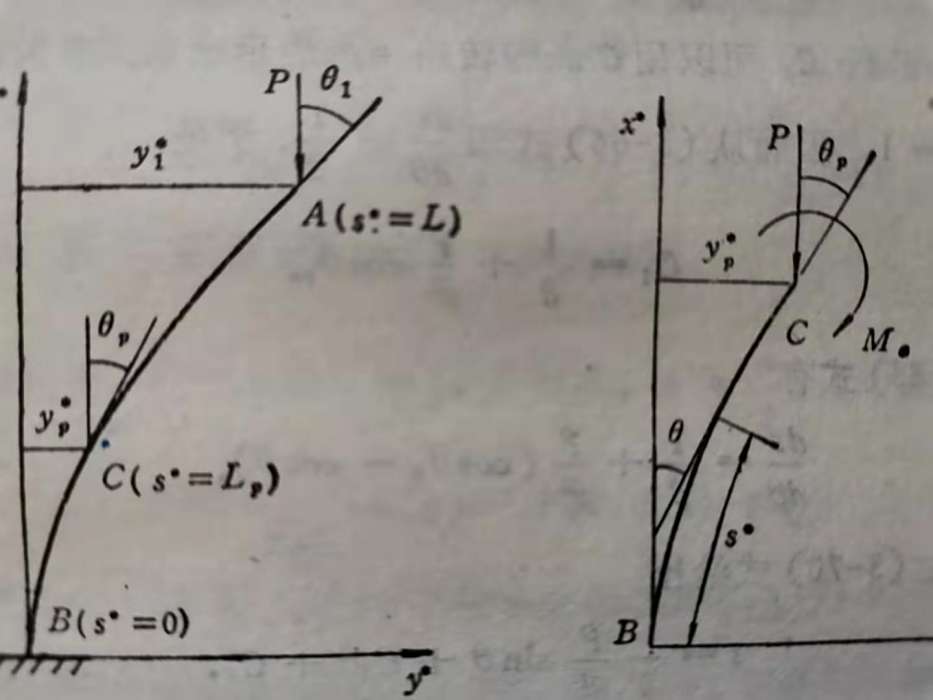

塑性線的圖片
