基本介紹
- 中文名：冠盟GMU1689-N
- 主晶片組：ULI M1689
- CPU插槽：Socket 754
- CPU類型：Athlon64
- 產品類型：主機板
基本參數,產品設計,市場反響,
基本參數
集成晶片：音效卡/網卡
晶片廠商：ALI
顯示晶片：無
音頻晶片：集成ALC101 6聲道音效卡，符合AC"97規範
網卡晶片：集成REALTEK RTL8201CL晶片，支持10/100M 網卡
CPU平台：AMD
支持CPU數量：1顆
記憶體類型：DDR
記憶體描述：2個DIMM，支持 DDR400/333記憶體
顯示卡插槽：一個AGP插槽，支持AGP 8X
PCI插槽：5 x PCI插槽
IDE插槽：二個IDE插槽，支持ATA 133/100/66/33 設備
FDD插槽：一個FDD，接軟碟機
SATA接口：2 x Serial ATA
USB接口：2 x USB 2.0 接頭 支持到 4 USB 連線埠
外接連線埠：音頻接口
PS/2接口：PS/2滑鼠，PS/2鍵盤接口
並口串口：一個並口，二個串口
主機板板型：ATX板型
外形尺寸：305*203
BIOS性能：Award BIOS
Supports Plug and Play 1.0A, APM 1.2, Muli Boot, DMI
完全支持 ACPI revision 1.0 規範
電源插口：一個四針，一個20針電源接口
供電模式：二相迴路供電設計
硬體監控：主機板的I/O監控晶片採用的是iTE的IY8712F,負責對CPU溫度、風扇轉速等設備進行實時監控
產品設計

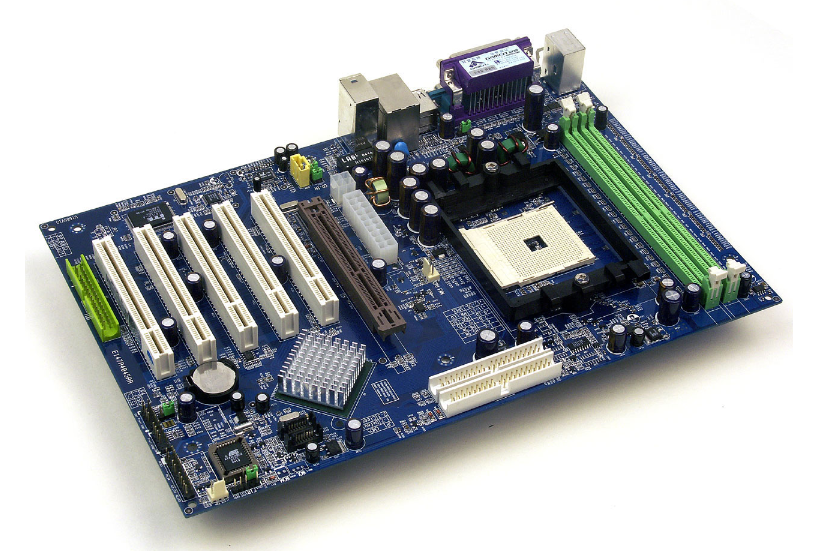

冠盟GMU1689-N主機板採用了傳統的蔚藍色PCB板設計，為標準ATX版型，尺寸為305*203毫米，主機板略窄一些。其PCB板走線清晰，電容排布整齊，整體做工非常整潔。主機板的記憶體插槽採用橫向設計，有效節約了空間並降低了成本。供電部分採用二相迴路供電設計，以保證CPU正常工作。板載音效卡晶片為ALC101，符合AC'97 2.2規範；I/O監控晶片採用iTE的IY8712F，負責對CPU溫度、風扇轉速等設備進行實時監控；網路方面集成了REALTEK RTL8201CL百兆網卡晶片。
擴展接口方面，提供1條AGP 8X接口、5條PCI插槽、2組SATA接口、2組ATA 133/100/66 IDE接口及1個軟碟機接口，並支持最多6個USB 2.0連線埠。主機板後部I/O接口齊全，未因價格原因縮減。
產品隨附的附屬檔案包括說明書、驅動光碟、FDD/IDE數據線及擋板。
市場反響
冠盟GMU1689-N主機板的性能表現已經歷過眾多網咖業主和遊戲愛好者，以及DIY發燒友的檢驗。在ULI系列主機板排行中，冠盟GMU1689-N位列第6；在ULI M1689主機板排行中，冠盟GMU1689-N位列第4。
