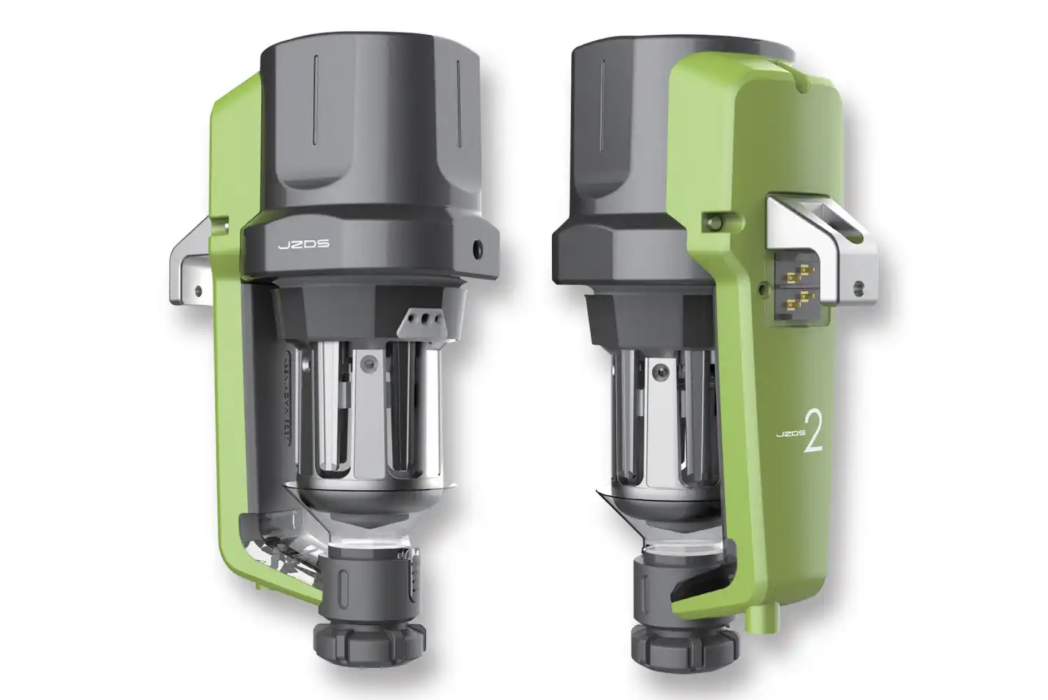

儲紗器

儲紗器是由儲紗筒、感測器、調節機構等組件構成的紡織工業設備，通過機械傳動與智慧型檢測相結合的方式實現紗線儲存和張力控制。其核心功能包括：通過儲紗筒動態調節儲紗量維持恆定張力，採用履帶傳動或步進電機實現定長送紗，配置霍爾感測器檢測紗線輸出長度。該設備可安裝於緯編機、經編機和三維編織機等紡織機械，通過可調節安裝架實現多向定位，採用彈性壓簧、摩擦片等組件保障運行穩定性。現行技術方案包含磁力調節、多儲紗筒協同工作等創新設計，可有效避免斷紗停機產生的織疵問題。

基本介紹

• 結構組成：儲紗筒、感測器、調節機構
• 套用領域：緯編機、經編機、編織機
• 控制方式：定長送紗、張力反饋
• 專利授權：CN 218090015 U等6項
• 技術優勢：緩衝斷紗衝擊、均勻成圈密度
• 調節精度：±0.5%張力波動

結構設計

• 儲紗器主體由中空主軸、繞紗盤和儲紗筒構成，儲紗筒底面設定帶有穿紗瓷眼的退繞旋轉臂，旋轉軸心與儲紗筒同軸以保證退繞路徑穩定
• 採用Z型連線塊與彈簧組成的彈性調節機構，活動桿可穿過固定槽實現垂直與水平方向的多維度定位調節
• 空心盲孔軸結構內置壓簧座與壓帽組件，通過鍵連線的定位套防止軸向竄動，摩擦片與離合板的配合實現張力微調

工作原理

• 步進電機驅動儲紗筒旋轉儲紗，紗線經導向輪繞制後由出紗架引出，退繞時儲紗筒持續補充紗線保持儲量恆定
• 環形檢測板與退繞旋轉臂間設定霍爾感測器，磁鐵每旋轉一周觸發一次信號，累計計算紗線輸出總長度
• 摩擦片壓力調節系統通過旋轉調節螺母改變壓簧作用力，使放線張力維持在設定閾值範圍內

技術優勢

• 多儲紗筒垂直排列設計允許同時處理6組紗線，限位支桿模組化結構簡化清潔維護流程
• 移動導紗鉤裝置由螺桿傳動機構驅動，配合儲紗環連線柱實現紗線均勻纏繞分布
• 磁力調節機構通過稀土環與電磁組件相互作用，可在0.5秒內完成張力補償回響

套用領域

• 在Z211型棉毛機上實現儲存送紗功能，斷紗停機時可維持5秒的臨時供紗緩衝時間
• 三維編織機套用場景中，超大行程設計支持單次儲紗長度達15米，滿足複雜織物編織需求
• 經編紗架設備通過可拆卸式壓環張力器改造，使紗線卷與儲紗器的位置匹配精度提升至±1mm

專利技術

• CN 218090015 U專利（2022年）創新採用中空軸步進馬達，實現繞紗盤轉速0-500rpm無級調速
• CN105329709A發明專利（2024年）的調節器栓扭集成儲紗功能，轉動軸兩端使用角接觸球軸承支撐
• 最新實用新型專利（2024年）的對稱式連桿機構減輕設備重量30%，同時增強抗振動性能

維護改進

• 錐形端蓋設計使外筒體內部清潔效率提升，弧形面板通過彈性扣塊實現快速拆裝
• 儲紗器軸座採用石墨自潤滑軸承，在10萬次旋轉測試中磨損量小於0.01mm
• 可程式控制器支持儲存多組工藝參數，可根據紗線類型自動匹配儲紗量設定值
