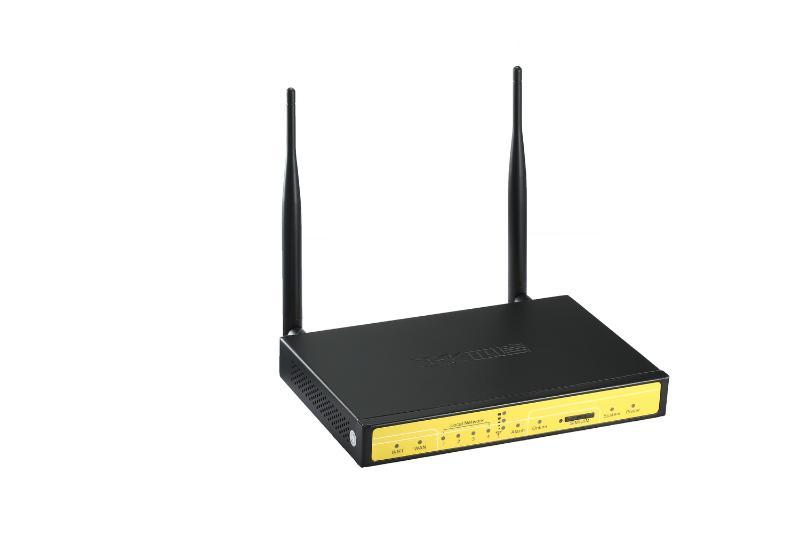

WCDMA router是一種物聯網無線通信路由器，利用公WCDMA網路為用戶提供無線長距離數據傳輸功能。
基本介紹
- 中文名：WCDMA router
- CPU：工業級ARM9 CPU，200MPS
- FLASH：8MB（可擴展至32MB）
- SDRAM：64MB（可擴展至256MB）
簡介,無線參數,硬體系統,軟體功能,產品特性,典型套用,
簡介
WCDMA router，無線路由器採用高性能的32位工業級ARM9通信處理器，以嵌入式實時作業系統為軟體支撐平台，系統集成了全系列從邏輯鏈路層到套用層通信協定，支持靜態及動態路由，PPP server及PPP client，VPN（包括PPTP和IPSEC）,DHCP server及DHCP client，DDNS，防火牆，NAT，DMZ主機等功能。為用戶提供安全，高速，穩定可靠，各種協定路由轉發的無線路由網路。本產品已廣泛套用於金融，水利，環保，電力，郵政，氣象等行業。
無線參數
2.1 支持UMTS/ WCDMA /HSDPA/HSUPA 850/900/1900/2100MHz
2.2 雙頻EGSM 850/900/1800/1900MHz
2.3 支持GPRS/EDGE CLASS 12
2.4 數據速率
HSDPA/HSUPA模式：
Downlink up to 7.2Mbps
Uplink up to 5.76Mbps
WCDMA模式：
Downlink/Uplink up to 384Kbps
EDGE模式：
Downlink up to 236.8Mbps
Uplink up to 118Kbps
GPRS模式：
Downlink up to 85.6Mbps
Uplink up to 42.8Kbps
CSD模式：
Downlink/Uplink up to 14.4Kbps
硬體系統
3.1
3.3 接口：
乙太網口：
一個 10/100 Base-T 乙太網口,
Shielded RJ-45 1,5 kV isolation transformer,
Ethernet IEEE 802-3, 802-2
串口：
RS232 serial port, (Support RS422/RS485 if needed)
Rate:110bps~230400bps
Data bits :7 or 8
Parity: None, Even, Odd
Stop bits: - 1 or 2
Flow contro: None or RTS/CTS
Protection – 15 kV ESD and short circuit
Console : RS-232, 115200 bps, 8 data bits,1 stop bit, no parity (8N1)
指示燈：
具有電源、通信、線上及乙太網口LINK/ACT指示燈
天線接口：
標準SMA陰頭天線接口，特性阻抗50歐
SIM/UIM卡接口：
3V/1.8V標準的推桿式用戶卡接口
電源接口：
標準的3芯火車頭電源插座
語音接口：
標準的耳機麥克風接口（預留，可選）
3.4 供電：
外接電源：DC 9V 1.5A
寬電壓供電：DC 5-32V
3.5 尺寸：
產品外形尺寸：155*96*23mm
產品包裝尺寸：298*226*60mm
3.6 重量：
0.69kg
3.7 其他參數：
工作環境溫度： -25~+65ºC
儲存溫度： -40~+85ºC
相對濕度： 95%(無凝結)
軟體功能
4.1 支持VPN安全隧道功能,包括PPTP+MPPE+MPPC和IPSEC+L2TP
4.2 智慧型防掉線，支持線上檢測，線上維持，掉線自動重撥，確保設備永遠線上
4.3 支持高速HSPDA/HSUPA功能
4.5 支持多種協定：TCP/IP，UDP，ICMP，SMTP，HTTP，POP3，OICQ，TELNET，FTP等
4.6 支持動態路由和靜態路由
4.7 支持DHCPD/DHCP 功能
4.8 支持NAT功能，如SNAT，DNAT
4.9 支持動態DDNS
4.10支持DMZ主機
4.11支持路由轉發，同時也支持串口數據傳輸,，數據中心管理
4.12支持APN/VPDN網路
4.13方便的WEB配置，支持遠程WEB管理
4.14支持telnet管理，方便易用的控制台shell互動環境
4.15支持多台終端共享router ppp廣域網出口
4.16支持多種無線撥號方式：自動分配，指定IP，指定本地對端IP
4.17支持作為PPP伺服器，多種認證方式，支持雙向認證
4.18支持實時時鐘sntp，線上更新時間
4.19多種喚醒方式（電話、簡訊、本地數據）
4.20支持上網時間段管理
4.21支持DTU功能
4.22方便易用的COM及SYSLOG系統診斷，調試功能
4.23支持日誌查看
4.24支持串口本地軟體升級；支持TFTP軟體遠程升級；支持配置的導出導入，及web線上更新固件程式
4.25支持作業系統 Windows 9x/ME/NT/2000/XP Linux Unix
產品特性
5.1三層系統保護： 在原來兩級（軟體保護+CPU內置看門狗保護，外置硬體看門狗保護）系統保護的基礎上，增加一級系統監測保護SWP（System Watch Protect），徹底解決了業內“假線上”，“假當機”，“當機”等疑難問題。
5.2完善的VPN：新款路由器，完善地支持了業內的所有VPN功能（PPTP+MPPE,IPSEC+L2TP）,解決了原來路由器因系統問題無法支持IPSEC功能問題。
5.3超大快取：可以提供32M的客戶傳輸數據快取，解決因網路瓶頸導致的數據丟失。
5.4高速處理CPU： 採用比原來更為極高速ARM9的工業級CPU，可以更加高速地處理各種協定數據轉換，規避因CPU處理速度慢而導致的數據重傳和丟失等問題。
5.5 記憶體管理MMU：新款CPU 帶記憶體管理MMU，可以防止系統記憶體異常問題導致的系統不穩定現象。
5.7 完善的協定棧：新系統載入了完善的TCP/IP協定棧，網路通信性能優異。
5.8 支持實時時鐘：支持實時時鐘sntp協定，線上更新時間。
5.9 支持多種喚醒方式：電話、簡訊、本地數據喚醒。
5.10支持上網時間段管理。
5.11EMC性能優異：通過電力3000V電擊測試，特別適合在工業領域環境惡劣 下使用，系統穩定可靠。
典型套用
1. 安防監控
2. 交通監控
3. 金融ATM/查詢終端套用
4. 機房監控
5. 公安監控
6. 道理監控
7. 油田監測
8. 遠程抄表
9. 路燈監控
10.環境監測
11.氣象監測
12.水利監測
13.熱網監測
14.電錶監測
15.機房監控
16.交通指示
17.煤炭監控
18.地震監測
19.車輛誘導
20.供水監控
21.高速公路監測
22.噪聲實時監控
23.環保重點污染源監控
24.供水管網實時傳輸監控
25.電力配網自動化遙控系統
26.各類國內外各類帶乙太網接口的PLC，RTU實現無線數據傳輸等
