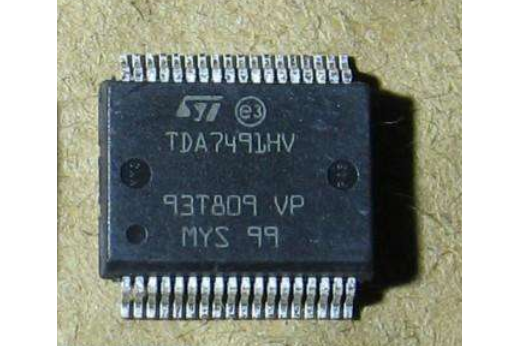

TDA7491P

TDA7491P是STMicroelectronics（意法半導體）生產的一款雙通道BTL架構D類音頻放大器晶片，主要套用於液晶電視及顯示器領域。該晶片採用單電源供電方案，工作電壓範圍為5V至18V，封裝形式為具有散熱最佳化設計的PowerSSO-36（暴露焊盤朝下結構），可實現無獨立散熱片安裝。

該器件在6Ω負載、11V供電、THD=10%條件下可提供10W+10W連續輸出功率，在8Ω負載、12V供電、THD=10%時輸出功率為9.5W+9.5W。其採用差分輸入設計以降低共模噪聲，支持20dB、26dB、30dB及32dB四檔固定增益調節。通過濾除輸出濾波器設計簡化外圍電路，具備開機無爆破音、待機/靜音模式、短路保護及熱過載保護功能，並可外部同步。器件引腳兼容TDA7491LP和TDA7491HV系列，工作溫度範圍為-40°C至85°C，電能轉換效率可達90%。

基本介紹

• 中文名：TDA7491P
• 寬幅：5～18V)單電源供電
• 輸出功率：10W+10W

基本介紹

TDA7491P是一款10W+10W雙BTL的D類音頻放大器。它由意法半導體（STMicroelectronics）生產，主要設計用於液晶電視（LCD TVs）和顯示器（monitors）。TDA7491P使用單電源供電，採用裸露焊盤朝下(EPD)的PowerSSO-36封裝形式。其單電源工作電壓範圍寬（5V至18V）。得益於高效率及EPD封裝設計，通常無需額外的獨立散熱片。該晶片的引腳與TDA7491LP、TDA7491HV等型號兼容。

產品特性

TDA7491P採用D類放大架構，電能轉換效率可達90%，配合裸露焊盤朝下的PowerSSO-36封裝，通常無需額外散熱器。其支持無濾波器操作，簡化了外圍電路，減少了外部元件數量。

該器件採用差分輸入設計以降低共模噪聲，並提供20 dB、26 dB、30 dB及32 dB四檔固定增益選擇。

TDA7491P具備開機/關機無爆破音、待機及靜音功能，並內置短路保護和熱過載保護。其支持外部時鐘同步，便於在多放大器系統中套用。

該晶片採用PowerSSO-36 EPD封裝，並與TDA7491LP、TDA7491HV等系列型號引腳兼容。

技術參數

TDA7491P是一款D類(Class D)音頻放大器，具有2通道（立體聲）輸出。其最大輸出功率為10W x 2，測試條件為負載阻抗(RL)=6Ω、總諧波失真(THD)=10%、電源電壓(VCC)=11V；在RL=8Ω、THD=10%、VCC=12V條件下，輸出功率為9.5W x 2。

該器件採用單電源供電，工作電壓範圍為5V至18V。在11V供電時，其最大靜態電流為35mA。音頻性能方面，在6Ω負載、1W輸出功率下，總諧波失真(THD)為0.1%，電源抑制比(PSRR)為50 dB。

其工作溫度範圍為-40°C至85°C。封裝型號為PowerSSO-36（亦稱36-PowerBFSOP），採用裸露焊盤(EPD)朝下結構，封裝尺寸約為10.3mm x 7.5mm，安裝類型為表面貼裝(SMD/SMT)。該產品符合RoHS標準，其出口管制分類編號(ECCN)為EAR99。增益設定支持20 dB、26 dB、30 dB及32dB四檔可選。

封裝與引腳

TDA7491P採用PowerSSO-36 EPD（亦稱36-PowerBFSOP）封裝，共36個引腳。其裸露焊盤朝下（EPD）的設計結合晶片的高效率，使得在多數套用場景下無需額外安裝散熱器。該封裝的濕度敏感等級（MSL）為3級（168小時）。此外，TDA7491P與TDA7491LP、TDA7491HV等型號引腳兼容。

典型套用

TDA7491P是一款單電源雙BTL D類音頻放大器，專為液晶電視（LCD TV）和液晶顯示器（Monitor）的音頻放大模組而設計。該晶片也適用於其他需要緊湊、高效音頻放大的消費電子設備，例如音詩派T12微型音箱即採用了該晶片。意法半導體提供了官方參考設計板STEVAL-CCA028V1，可供開發參考。

產品系列與兼容性

TDA7491P是意法半導體TDA7491系列D類音頻放大器產品之一，該系列產品還包括TDA7491LP、TDA7491HV、TDA7491MV等型號，均採用PowerSSO-36封裝，工作電壓範圍為5V至18V。TDA7491P與TDA7491LP、TDA7491HV引腳兼容，TDA7491MV也與TDA7491P、TDA7491LP和TDA7491HV的左聲道引腳兼容。常見的訂單代碼包括TDA7491P和TDA7491P13TR。
