T形槽螺栓

T形槽螺栓(GB/T37-1988)用於只旋鬆螺母而不卸下螺栓的場合,使被連線件脫出或回松,但在另一連線件上須制出相應的T形槽,如工具機及其附屬檔案等。

基本介紹

• 中文名：T形槽螺栓
• 用途：只松螺母不卸下螺栓，回松連線件
• 套用領域：機械配合

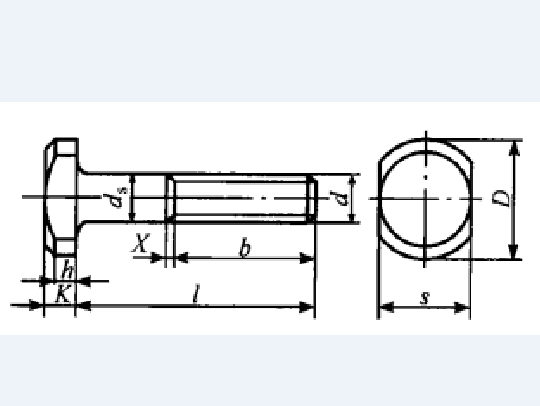

T形槽螺栓型式規格/mm

螺紋規格d	M5	M6	M8	M10	M12	M16	M20	M24	M30	M36	M42
l≤125	16	18	22	26	30	38	46	54	66	78	_
125<l≤200	_	_	28	32	36	44	52	60	72	84	96
l>200	_	_	_	_	_	57	65	73	85	97	109
ds max	5	6	8	10	12	16	20	24	30	36	42
D	12	16	20	25	30	38	46	58	25	85	95
K max	4.24	5.24	6.24	7.29	9.29	12.35	14.35	16.35	20.42	24.42	28.42
h	2.8	3.4	4.1	4.8	6.5	9	10.4	11.8	14.5	18.5	22.0
S公稱	9	12	14	18	22	28	34	44	57	67	76
X max	2.0	2.5	3.2	3.8	4.2	5	6.3	7.5	8.8	10	11.3
l 長度範圍	25-30	30 -60	35- 80	40- 100	45- 120	55- 160	65- 200	80- 240	90- 300	100-300	110-300

標記示例

粗牙普通螺紋,直徑10毫米,長100毫米,材料為35鋼,熱處理硬度HRC33~40,表面氧化的T形槽螺栓

螺栓M10×100 GB37-76
