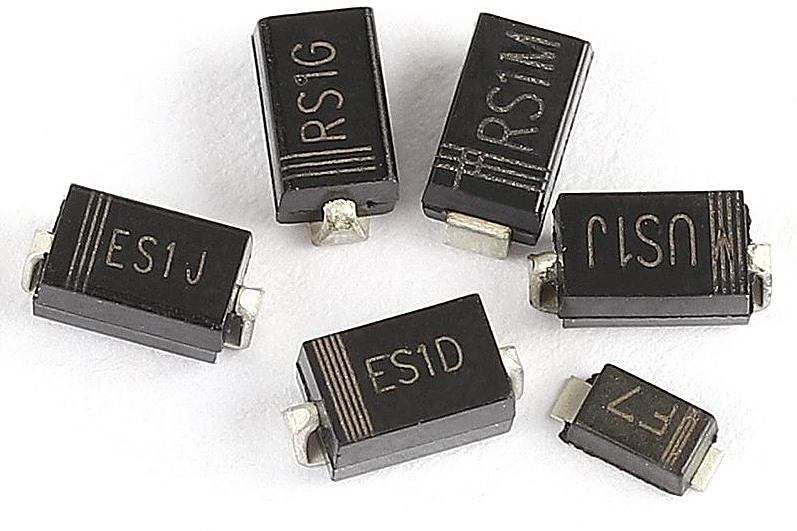

RS1M

RS1M是一款採用表面安裝技術（SMD）的快恢復整流二極體，由MDD（辰達行）、東芝（TOSHIBA）、UMW（友台）等廠商生產，其封裝形式主要為DO-214AC或SMA。該器件具有高反向耐壓（1000V）、低正向壓降（1.3V@1A）和快速反向恢復時間（500ns）等特性，適用於高頻整流、開關電源等電子工程領域。RS1M符合RoHs標準且採用無鉛設計，工作溫度範圍覆蓋-55℃至+150℃。

基本介紹

• 封裝：DO-214AC（SMA）
• 反向電壓：1000V
• 正向電流：1A
• 恢復時間：500ns
• 工作溫度：-55℃~150℃
• 符合標準：RoHs無鉛

技術參數

RS1M的核心參數包括：

• 反向峰值電壓：1000V（Vrrm）
• 正向連續電流：1A（If）
• 正向壓降：1.3V@1A（Vf）
• 反向漏電流：5μA@25°C（Ir）
• 浪涌電流：30A（Ifsm）
• 功率耗散：1.19W

產品特點

• 快速恢復性能：反向恢復時間為500ns，適合高頻套用；
• 高耐壓設計：反向耐壓達1000V，可應對高壓工作環境；
• 環保設計：符合RoHs標準且無鉛；
• 結構工藝：部分型號採用擴散型結構和電子輻射技術。

套用領域

RS1M廣泛用於需要快速切換和高效率的電子設備中，例如：

• 開關電源的整流電路；
• 高頻逆變器；
• 與快速晶閘管、高頻晶閘管等器件配合使用的FWD（續流二極體）場合。

廠商與封裝

RS1M由多家廠商生產，包括MDD（辰達行）、東芝（TOSHIBA）和UMW（友台）等，主要封裝形式為DO-214AC或SMA。安裝風格為SMD/SMT，封裝形式為SMA，包裝形式多為卷帶（Reel）。

與FR107的比較

RS1M與FR107在反向電壓（1000V）、正向電流（1A）、正向壓降（1.3V）等關鍵參數上高度一致，主要區別在於：

1. 封裝形式：RS1M採用表面安裝（DO-214AC/SMA），而FR107多為直插式封裝；
2. 反向恢復時間：RS1M為500ns，FR107通常為微秒級。
